Краны трехходовые

Раздел:

Трехходовые краны относятся к типу запорной арматуры, которая используется для подключения манометров и других средств измерения к трубопроводным магистралям.

Информация
Документация
Смотрите также

Установка запорных устройств перед средствами измерения упрощает их дальнейшую эксплуатацию и обслуживание. Наличие крана или клапана позволяет перенаправлять потоки рабочей среды или сбрасывать давление в системе для демонтажа и замены СИ (средство измерения) без остановки линии.

Принципиальное отличие крана от клапана заключается в его функции, кран предназначен только для закрытия/открытия трубопровода, в свою очередь клапан обладает возможностью регулировки степени перекрытия потока рабочей среды.

Представляем:

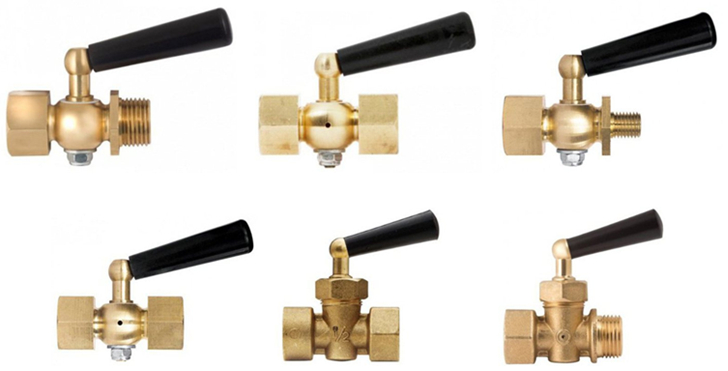

Кран трёхходовой с натяжной гайкой и фторопластовой прокладкой, который возможно использовать при температуре рабочей среды до 150 °С и максимальном рабочем давлении 6 МПа.
Трехходовой кран Watts – это отсечное запорное устройство, которое предназначено для подключения манометров и датчиков давления к системам отопления и водоснабжения. Кран устанавливается непосредственно перед измерительным прибором.

Подробнее:

Кран трёхходовой с фторопластовой прокладкой и натяжной гайкой

Трехходовой кран предназначен для подключения манометров и других средств измерения давления к системе.

Наличие запорного устройства перед манометром делает последующую эксплуатацию прибора удобной и надежной. Конструкция трехходового крана позволяет перенаправлять потоки рабочей среды, отключать и заменять манометр, или сбрасывать давление при необходимости. Латунный кран с натяжной гайкой является более надежным решением по сравнению с обычными типами устройств, где нельзя регулировать удельное давление между корпусом и пробкой.

Конструкция с использованием фторопластовой прокладки позволяет использовать кран при температуре рабочей среды до 150 °С. Также она снижает усилие, которое необходимо прикладывать для поворота ручки, что является проблемой при эксплуатации моделей старых конструкций.

Технические характеристики:

Рабочее давление: 2,5 МПа
Максимальное давление: 6 МПа
Максимальная рабочая температура: 150°С
Резьба присоединения: G¼ / G½ / M12×1,5 / M20×1,5
Исполнение (резьба):
Внутренняя / наружная
Внутренняя / внутренняя
Материал корпуса: Латунь
Материал седла: Фторопласт
Максимальный вес: 0,20 кг
Техническая документация: ГОСТ 21345-2005

Карта заказа

Тип		Трехходовой кран
Резьба присоединения		G¼ / G½ / M12×1,5 / M20×1,5
Исполнение (резьба)	внутренняя — внутренняя	внутр.-внутр.
	внутренняя — наружная	внутр.-наруж.
Прокладка		Фторопластовая
Особенности		Натяжная гайка
Материал		Латунь

Пример обозначения:
Трехходовой кран G½-G½ (внутр.-внутр.) с фторопластовой прокладкой и натяжной гайкой, латунь.

Трехходовой кран Watts

Трехходовой кран Watts – это отсечное запорное устройство, которое предназначено для подключения манометров и датчиков давления к системам отопления и водоснабжения. Кран устанавливается непосредственно перед измерительным прибором.

В рабочем положении кран открыт и обеспечивает доступ измеряемой среды к манометру. В случае демонтажа прибора кран в закрытом состоянии обеспечивает возможность произвести монтаж и замену устройства КИП без разгерметизации трубопровода. А также позволяет осуществить сброс давления перед измерительным прибором, чтобы избежать гидроудара.

Технические характеристики:

Рабочее давление: 1,6 МПа
Максимальное давление: 2,5 МПа
Максимальная рабочая температура: 80 °С
Резьба присоединения: G½
Исполнение (резьба):
Внутренняя / наружная
Внутренняя / внутренняя
Материал корпуса: Латунь
Максимальный вес: 0,15 кг
Техническая документация: ГОСТ 21345-2005

Наименование	Резьба присоединения
Кран трехходовой WATTS латунь(Италия)	RM½IGx½IG (G½внутр.— G½ внутр.)
Кран трехходовой WATTS латунь(Италия)	RM½IGx½AG (G½внутр.— G½ наруж.)

Карта заказа

Тип	Трехходовой кран RM
Модель	½IGx½IG(G½внутр. - G½внутр.)
Модель	½IGx½AG(G½внутр. - G½наруж.)
Изготовитель	WATTS
Материал	Латунь

Пример обозначения:
Трехходовой кран RM ½IG x ½IG (G½ внутр. - G½ внутр.) WATTS, латунь.
