Игольчатые клапаны

Раздел:

Игольчатый клапан — это ручной клапан, который используется там, где требуется непрерывное регулирование потока.

Информация
Документация
Смотрите также

Отличительной особенностью игольчатого клапана является длинная коническая иглоподобная вершина на конце стержня клапана. Эта игла действует как диск. Более длинная часть иглы меньше отверстия в седле клапана и проходит через отверстие перед иглой. Такое расположение позволяет очень постепенно увеличивать или уменьшать размер отверстия.

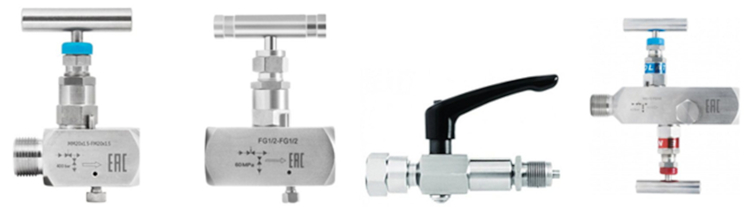

Предлагаем:

Одновентильный игольчатый клапан SS-V4 до 40 МПа
Одновентильный игольчатый клапан SS-2V4 до 60 МПа
Одновентильный игольчатый клапан высокого давления КВД100 до 100 МПа
Двухвентильный игольчатый клапан SS-2R до 40 МПа

Подробнее:

Одновентильный игольчатый клапан SS-V4 до 40 МПа

Одновентильный игольчатый клапан - это запорное устройство, которое предназначено для плавного частичного или полного перекрытия потока рабочей среды с максимальным рабочим давлением до 40 МПа.

Клапан позволяет осуществлять монтаж манометров, датчиков и реле давления, а также других приборов КИПиА без остановки технологического процесса и сброса давления на различных трубопроводных и производственных линиях.

При этом наличие винта для сброса давления в корпусе клапана обеспечивает надежную защиту прибора при его замене. Фторопластовый сальник служит гарантией плотной фиксации штока и перекрытия проходного сечения канала в корпусе клапана.

Материал изготовления клапана и игольчатого золотника – нержавеющая сталь, поэтому устройство может использоваться при работе с агрессивными жидкими и газообразными средами.

Технические характеристики:

Максимальное рабочее давление, МПа: 40
Диапазон рабочих температур, °С: −40…+240
Резьба присоединения: G½, M20×1,5 или NPT½
Резьба дренажного клапана: M6x1
Исполнение (резьба):
   Наружная / внутренняя
   Внутренняя / внутренняя
   Внутренняя (накидная гайка) / наружная

Материал корпуса:
Нержавеющая сталь 08Х17Н13М2
Материал игольчатого золотника:
Нержавеющая сталь 20Х17Н2
Материал сальника: Фторопласт
Тип иглы: Плавающая
Максимальный вес, кг: 0,58
Техническая документация: ГОСТ 9697-87

Карта заказа

Тип	Одновентильный игольчатый клапан	SS-V4
Резьба присоединения		М20×1,5–М20×1,5
		М20×1,5-NPT½
		G½–G½
		NPT½-NPT½
Исполнение (резьба)	внутренняя – внутренняя	внутр.–внутр.
	внутренняя – наружная	внутр.–наруж.
	внутренняя, накидная гайка— наружная	внутр. накидная гайка - наруж.
Материал	нержавеющая сталь	нерж.

Пример обозначения:
Одновентильный игольчатый клапан SS-V4 G½–G½ (внутр.-внутр.) нерж.

Одновентильный игольчатый клапан SS-2V4 до 60 МПа

Одновентильный игольчатый клапан - это запорное устройство, которое служит для частичного или полного отсечения потока рабочей среды с максимальным рабочим давлением 60 МПа.

При быстром открытии / закрытии запорного элемента возникает резкое повышение давления и эффект гидравлического удара. Которые в свою очередь могут вызвать повреждения измерительного прибора. Функция ступенчатой регулировки потока теплоносителя клапаном (закрыт, частично открыт и полностью открыт) позволяет этого избежать.

Также при наличии клапана становится возможным производить установку и замену приборов измерения давления (манометров, датчиков и реле давления) без остановки работы системы и сброса давления на производственной магистрали. Винт для сброса остаточного давления в корпусе клапана позволяет безопасно демонтировать прибор.

Отличительной особенностью клапана является конструкция его штока, состоящая из двух частей – верхнего и нижнего стержня. Резьба верхнего стержня штока закалена специальным образом и его поверхность обработана закалкой прокаткой, а смазка полностью изолирована от рабочей среды. В нижней части штока отсутствует вращение, что уменьшает трение движения и истирание между седлом и концом штока. Такое устройство клапана увеличивает срок его службы и позволяет выдерживать большие давления, чем игольчатые клапаны с максимальным давлением 40 МПа.

Клапан изготовлен из коррозионностойкого материала, нержавеющей стали, что позволяет использовать устройство при работе с агрессивными жидкими и газообразными средами.

Технические характеристики:

Максимальное рабочее давление, МПа: 60
Диапазон рабочих температур, °C: −40…+240
Резьба присоединения: G½ или M20×1,5
Резьба дренажного клапана: M6x1
Исполнение (резьба):
   Наружная / внутренняя
   Внутренняя / внутренняя
Материал корпуса:
   Нержавеющая сталь 08Х17Н13М2

Материал игольчатого золотника:
Нержавеющая сталь 20Х17Н2
Материал сальника: Фторопласт
Тип иглы: Плавающая
Максимальный вес, кг: 0,42
Техническая документация: ГОСТ 9697-87

Карта заказа

Тип	Одновентильный игольчатый клапан	SS-2V4
Резьба присоединения		М20×1,5–М20×1,5
Резьба присоединения		G½–G½
Исполнение (резьба)	внутренняя – наружная	внутр.–наруж.
Исполнение (резьба)	внутренняя – внутренняя	внутр.–внутр.
Материал	нержавеющая сталь	нерж.
Давление		60 МПа

Пример обозначения:
Одновентильный игольчатый клапан SS-2V4 G½–G½ (внутр.-внутр.) нерж., 60 МПа

Одновентильный игольчатый клапан высокого давления КВД100 до 100 МПа

Игольчатый клапан из нержавеющей стали до 100 МПа (клапан высокого давления КВД100) применяется для отсечки прибора измерения давления (манометра, датчика давления и т.д.) от магистрали.

Отличительными особенностями устройства являются небольшие габариты, высокая надежность, коррозионностойкие материалы корпуса, малые усилия отсечки давления. Конструктивное решение позволяет легко поворачивать ручку клапана, применяя лишь небольшое усилие.

Технические характеристики:

Максимальное рабочее давление, МПа: 100
Диапазон рабочих температур, °С: −40…+100
Резьба присоединения: M20×1,5
Исполнение (резьба): Наружная / внутренняя

Материал корпуса:
Нержавеющая сталь 08Х17Н13М2,
титан, керамика
Дренажный клапан: нет
Максимальный вес, кг: 0,30

Карта заказа

Тип	КВД100
Присоединение	M20×1,5–M20×1,5
Резьба	внутр.–наруж.

Пример обозначения:
Клапан высокого давления КВД100 M20×1,5–M20×1,5 (внутр.–наруж.)

Двухвентильный игольчатый клапан SS-2R до 40 МПа

Двухвентильный игольчатый клапан применяется в качестве запорного или регулирующего механизма для подключения измерительных приборов (датчиков давления, манометров и других средств измерений) к импульсным и технологическим линиям с давлением до 40 МПа.

Устройство состоит из корпуса и двух управляющих вентилей с затвором игольчатого типа, которые выполнены из нержавеющей стали. Изолирующий вентиль перекрывает доступ рабочей среды к прибору. Дренажный вентиль, установленный ниже по потоку, обеспечивает дренаж остаточной среды и сброс давления в полости клапана, что необходимо в случае демонтажа прибора, или его технического обслуживания без остановки процесса на производственной магистрали.

Установленный двухвентильный клапан на магистрали отвечает требованиям техники безопасности при работе с агрессивными средами и сокращает потери рабочей среды.

Технические характеристики:

Максимальное рабочее давление, МПа: 40
Диапазон рабочих температур, °С: −40…+240
Резьба присоединения: G½, M20x1,5 или NPT½
Резьба дренажного клапана: G¼ или NPT¼
Исполнение (резьба):
   Наружная / внутренняя
   Внутренняя / внутренняя
   Внутренняя (накидная гайка) / наружная
   Наружная / наружная

Материал корпуса:
Нержавеющая сталь 08Х17Н13М2
Материал игольчатого золотника:
Нержавеющая сталь 20Х17Н2
Материал сальника: Фторопласт
Тип иглы: Плавающая
Максимальный вес, кг: 1,10
Техническая документация: ГОСТ 9697-87

Карта заказа

Тип	Двухвентильный игольчатый клапан	SS-2R
Резьба присоединения		М20×1,5-М20×1,5
		М20×1,5-NPT½
		G½-G½
		NPT½-NPT½
Исполнение (резьба)	внутренняя— внутренняя	внутр.-внутр.
	внутренняя— наружная	внутр.-наруж.
	внутренняя, накидная гайка — наружная	внутр. накидная гайка - наруж.
	наружная— наружная	наруж.-наруж.
Материал	нержавеющая сталь	нерж.

Пример обозначения:
Двухвентильный игольчатый клапан SS-2R G½-G½ (внутр.-внутр.), нерж.
