Манометры. Дополнительное оборудование

Датчики граничных сигналов

Раздел:

Манометры. Дополнительное оборудование

• Информация
• Документация
• Смотрите также

•

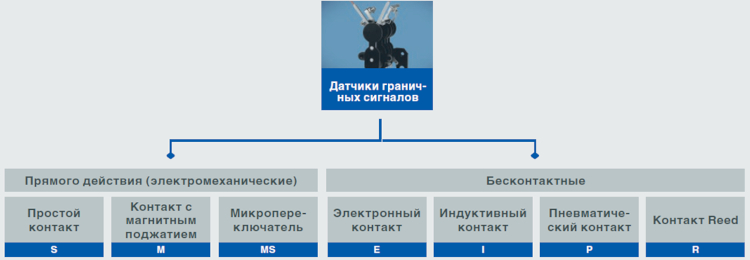

  Разновидности:

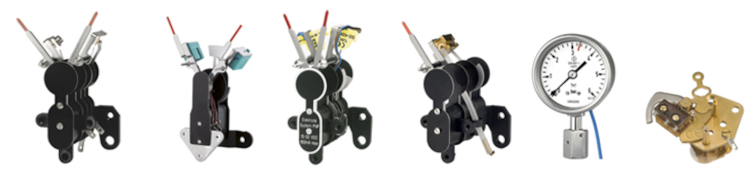

  Краткая информация:

  Тип	S (простой контакт)
  Применение / Условия эксплуатации	Простые контакты применяются в случаях, когда прибор устанавливается в местах, не подверженных механическим воздействиям и пульсациям, что могло бы вызвать непреднамеренные переключения контактные штифты не смогут загрязниться или окисляться, напр., под воздействием агрессивной атмосферы
  Установка на корпус с Ø	63, 100, 160, 96x96 и 144x144
  Наполнитель корпуса	Датчики граничных сигналов с простыми контактами устанавливаются только на приборах без гидрозаполнения.
  Взрывозащита	Возможно с применением искробезопасного внешнего блока управления серии KF..-SR2. Маркировка по ATEX отсутствует, но прилагается Декларация изготовителя.
  Тип	M (контакт с магнитным поджатием)
  Применение / Условия эксплуатации	Контакты с магнитным поджатием применимы почти повсюду, поскольку они в значительной степени невосприимчивы к механическому воздействию. Повышенная коммутационная способность, безопасность включения и нагрузка на контакт могут быть значительно выше, чем у простых контактов.
  Установка на корпус с Ø	63, 100, 160, 96x96 и 144x144
  Наполнитель корпуса	Датчики граничных сигналов с контактами с магнитным поджатием в комбинации с импульсными многофункциональными реле серии MSR находят ограниченное применение в гидрозаполненных приборах.
  Взрывозащита	Возможно с применением искробезопасного внешнего блока управления серии KF..-SR2. Маркировка по ATEX отсутствует, но прилагается Декларация изготовителя.
  Тип	MS (микропереключатель)
  Применение / Условия эксплуатации	Микропереключатели применяются особенно в тех случаях, когда требуется высокая разрывная мощность. Кроме того они отличаются своей виброустойчивостью и долгим сроком службы. Стрелочные механизмы с встроенными микропереключателями из-за их необходимой минимальной силы срабатывания для низких диапазонов измерения применимы с ограничениями и обладают ограниченной точностью переключения.
  Установка на корпус с Ø	100
  Наполнитель корпуса	Датчики граничных сигналов с микропереключателями в связи с их перестановкой только при снятии стекла устанавливаются только на приборах без наполнителя корпуса.
  Тип	E (электронный контакт)
  Применение / Условия эксплуатации	Электронные контакты применимы во всех промышленных отраслях. Они менее, чем простые контакты, чувствительны к механическим воздействиям / пульсациям, т. о. реже случаются непреднамеренные включения. Они износоустойчивы (в силу отсутствия механических контактов) и коррозионностойки (все электрические детали конструкции находятся в пластмассовом водонепроницаемом корпусе, герметезированном смолой). Трехпроводный шлицевой инициатор имеет PNP-выход непосредственно на управляющее устройство SPS, оптореле и прочие электронные приспособления и осуществляет переключение при малых токах и напряжениях.
  Установка на корпус с Ø	63, 100, 160, 96x96 и 144x144
  Наполнитель корпуса	Датчики граничных сигналов с электронными контактами могут применяться в приборах с наполнителем корпуса.
  Тип	I (индуктивный контакт)
  Применение / Условия эксплуатации	Индуктивные контакты в сочетании с нашими многофункциональными реле серии MSR-I применимы во всех промышленных отраслях. Они износоустойчивы (в силу отсутствия механических контактов) и коррозионностойки (все электрические детали конструкции находятся в пластмассовом водонепроницаемом корпусе, герметезированном смолой). Шлицевые инициаторы применимы до SIL 2 в соотв. с IEC 61 508.
  Установка на корпус с Ø	63, 100, 160, 96x96 и 144x144
  Наполнитель корпуса	Датчики граничных сигналов с индуктивными контактами могут применяться в приборах с наполнителем корпуса.
  Взрывозащита	Средство производства, оснащенное нашим блоком управления KF..-SR2-.., соответствует типу «искробезопасный» внутренняя безопасность, условное обозначение «i». Оно относится к классификации II2G EExia IIC T6 и допущено к применению во взрывоопасных зонах.
  Тип	P (пневматический контакт)
  Применение / Условия эксплуатации	Пневматические контакты отличаются высокой точностью переключения и кроме того относительно невосприимчивы к механическому воздействию.
  Установка на корпус с Ø	100, 160, 96x96 и 144x144
  Наполнитель корпуса	Датчики граничных сигналов с пневматическими контактами в гидрозаполненных приборах не применяются (воздушный поток).
  Взрывозащита	Датчики граничных сигналов с пневматическими контактами абсолютно взрывобезопасны и применимы даже в зоне «0».
  Тип	R (контакт Reed)
  Применение / Условия эксплуатации	Контакты Reed имеют по сравнению с электромеханическими контактами (S,M) следующие преимущества: бесконтактный принцип, надежное переключение малые размеры
  Установка на корпус с Ø	63
  Наполнитель корпуса	Датчики граничных сигналов с контактами Reed могут применяться только в приборах без наполнителя корпуса.
  Взрывозащита	Возможно с применением искробезопасного внешнего блока управления серии KF..-SR2. Маркировка по ATEX отсутствует, но прилагается Декларация изготовителя.

  Принадлежности для датчиков граничных сигналов

  Тип	MSR Многофункциональные реле для датчиков граничных сигналов S и M. MSR 010 1 граничное значение MSR 020 2 граничных значения MSR 011 2 граничных значения (интервальная работа)
  Источник питания	230 VAC
  Управляющее напряжение импульсов	35-40 VDC
  Релейные выходы	беспотенциальный перекидной контакт, каждый 230 VAC, 8A / выход 2000 VA
  Выход по напряжению	24 VDC / 20 мA
  Тип	MSR-I Многофункциональные реле для индуктивных датчиков граничных сигналов - неискробезопасные – MSR 010-I 1 граничное значение MSR 020-I 2 граничных значения MSR 011-I 2 граничных значения (интервальная работа)
  Источник питания	230 VAC
  Релейные выходы	беспотенциальный перекидной контакт, каждый 230 VAC, 8A / выход 2000 VA
  Выход по напряжению	24 VDC / 20 мA
  Тип	KF..-SR2.. Внешний блок управления для индуктивных датчиков граничных сигналов – искробезопасный – KFA6-SR2-Ex1.W 1-канальный KFA6-SR2-Ex2.W 2-канальный KFA6-SR2-Ex2.W.IR 2-канальный, бистабильный
  Источник питания	230 VAC
  Выход (не искробезопасный)	253 VAC, 2A
  Гальваническая развязка	безопасная гальваническая развязка в соответствии с EN 50 020
  Тип	KHA6-SH-Ex1 Внешний блок управления для индуктивных датчиков граничных сигналов в безопасном исполнении – искробезопасный -
  Источник питания	230 VAC
  Выход (не искробезопасный)	253 VAC, 2A
  Гальваническая развязка	безопасная гальваническая развязка по EN 50 020
  	вывод сообщения об ошибке мониторинг повреждений электрической цепи
  Тип	MSR-000 Модуль источника питания
  Источник питания	230 V AC
  Выход по напряжению	24 V DC / 50 мA
