C2000 Универсальный преобразователь частоты с векторным управлением

Раздел:

Delta

• Информация
• Документация
• Смотрите также

• Современные алгоритмы векторного управления позволяют обеспечить беспрецедентные характеристики привода - регулирование скорости и момента с высокой точностью и в широком диапазоне, построение следящих и быстродействующих систем, обеспечение согласования движения нескольких осей в сложных механизмах. Использование высококачественной элементной базы, современное производство и контроль на всех этапах обеспечивают надежность преобразователей в течение всего срока службы.

  Uпит, В	Диапазон мощностей, кВт
  3Ф/400В	0.75 - 560
  3Ф/690В	18.5 - 630

  Основные характеристики:

  • Режимы управления скоростью, моментом, положением
  • Модульный дизайн с большим количеством плат расширения
  • Встроенный ПЛК с LD-программированием и часы реального времени
  • Модели с двумя наборами номинальных данных (для нормального/тяжелого рабочего цикла)
  • Управление/ограничение момента в 4-х квадрантах
  • Управление стандартными асинхронными двигателями и синхронными сервомоторами в разомкнутом и в замкнутом контуре скорости
  • Стартовый момент: до 150% на 0.5Гц (без обратной связи); до 150% на 0Гц (с энкодером)
  • Стабильное управления скоростью на низких частотах, до 200% момента на нулевой скорости в режиме FOC+PG
  • Помимо традиционного ПИ-регулятора в контуре скорости, в VFD-C используется PDFF-управление, которое устраняет перерегулирование и улучшает отклик системы
  • Функция безопасной остановки двигателя в соответствие со стандартами EN954-1, EN60204-1 и IEC61508 для предотвращения травмирования персонала от случайного запуска
  • Функция синхронизации угловых положений вала нескольких приводов
  • Встроенные CANOpen и Modbus, опциональные PROFIBUS-DP, DeviceNet, MODBUS TCP и Ethernet/IP интерфейсы
  • Встроенный тормозной ключ (в моделях до 30кВт включительно)
  • Встроенный дроссель постоянного тока (в моделях от 37кВт)
  • Встроенный RFI-фильтр
  • Съемный цифровой пульт управления с текстовым ЖК-дисплеем
  • Платы расширения входов/выходов и для подключения энкодера
  • Быстросъемный вентилятор

  Серия VFD-C использует трансвекторное (FOC) управление в качестве базовой технологии управления двигателем, за счет чего достигаются беспрецедентно высокие характеристики привода, такие как пусковой момент, точность поддержания скорости и момента в широком диапазоне регулирования.
  Большой эксплуатационный ресурс в совокупности с контролем времени наработки наиболее важных компонентов обеспечивают длительную и надежную эксплуатацию изделия.

  Основные области применения:

  • Оборудование для химической и деревоперерабатыващей промышленности (экструдеры, смесители, вибраторы, сепараторы, натяжные устройства, пескоструйные аппараты, продольно-строгальные станки).
  • Станочное оборудование (станки с ЧПУ, токарные, фрезерные, сверлильные, шлифовальные станки, обрабатывающие центры, прессы и т.д.).
  • Подъемно транспортное оборудование (краны, лебедки, пассажирские лифты, элеваторы, эскалаторы, редукторы, конвейеры и т.д.).
  • Упаковочное и пищевое оборудование.
  • Текстильное, компрессорное, насосное, вентиляционное и др. оборудование.

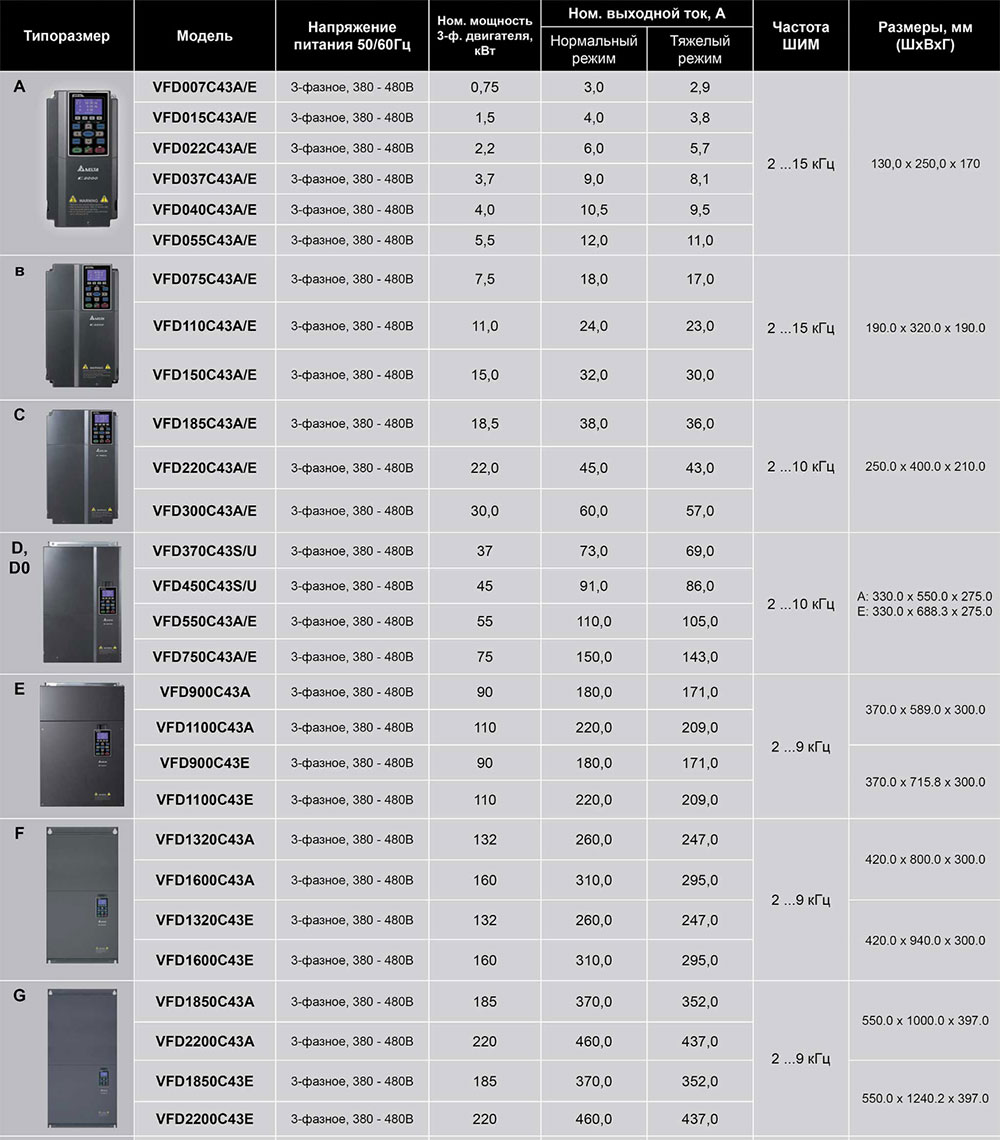

  Модельный ряд:

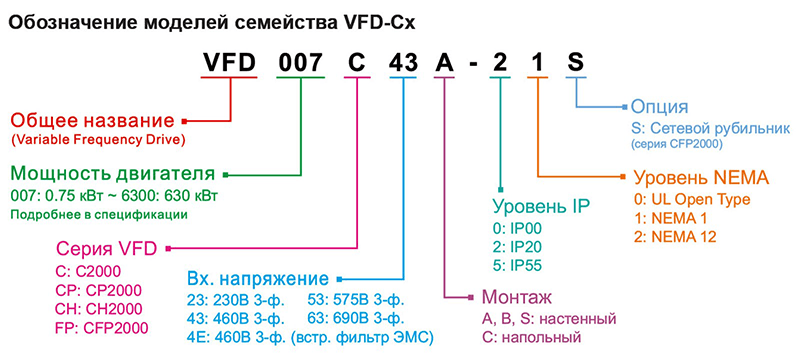

  Примечание. Наличие ЭМС фильтра:

  • Для моделей типоразмера A~C: VFDXXXC43A-00: опция; VFDXXXC4EA-21: встроенный
  • Для моделей типоразмера D~H: VFDXXXC43A-00: опция; VFDXXXC43A-21: встроенный
