Delta

VFD-E Высокоэффективный преобразователь частоты в компактном модульном исполнении

Раздел:

Delta

• Информация
• Документация
• Смотрите также

• • Встроенный программируемый логический контроллер (PLC)
  • Допускают плотную установку
  • Простота обслуживания
  • Модульная конструкция
  • Встроенный порт RS-485 (MODBUS)
  • Связь по MODBUS (скорость до 38400 бит/сек), а также модули Profibus DP, DeviceNet, LonWorks, CANopen
  • Дополнительные коммуникационные модули
  • Гибкое расширение входов/выходов
  • Совместное использование шины DC BUS
  • Соответствие директивам RoHS
  • Встроенный РЧ-фильтр
  • ПИД-регулятор
  • Настраиваемая характеристика V/F и векторное управление
  • Контроль температуры двигателя (РТС-термистор)
  • Вольт-частотный и векторный алгоритмы управления; автотестирование и определение параметров двигателя при векторном управлении

  Uпит, В	Диапазон мощностей, кВт
  1Ф/230В	0.2 - 2.2
  3Ф/400В	0.4 - 22


  Основные области применения:

  • Подъемно-транспортные механизмы: ленточные конвейеры, автоматические двери, вращающиеся заслонки, небольшие лифты, лебедки, эскалаторы, элеваторы, механизмы авто-парковки, кран-балки и др.
  • Пищевая промышленность: ломтерезки, миксеры, смесители и др.
  • Металлообработка: шлифовальные, фрезерные, сверлильные, небольшие токарные станки, прессы и т.п.
  • Деревообработка: продольно-строгальные станки, пилы, деревообрабатывающие станки, несложные вырубные машины, устройства нанесения покрытия и др.
  • Насосно-вентиляционное оборудование: системы кондиционирования зданий, канализационные системы, циркуляционные системы с постоянным давлением, насосы для водоснабжения зданий, сельскохозяйственные насосы, управление температурой в печах, компрессоры, вентиляторы для теплообмена, насосы для фонтанов, сушильные камеры и др.
  • Бумажная/текстильная промышленность: вязальные машины, кругло- и плоскопрядильные машины, перемоточно-разрезные станки, печатные машины, промышленные швейные машины и др.
  •  Другие области применения: гладильные машины, пульверизаторы, "бегущая" дорожка, намотчики/размотчики, промышленные стиральные машины, авто мойки, упаковочные машины, центрифуги, экструдеры и т.д.

  Особенности

  • Новая высоко-эффективная серия, сочетающая в себе компактное конструктивное исполнение с широкими возможностями и отличными эксплуатационными характеристиками.
  • Вольт-частотный и векторный алгоритмы управления.
  • Автотестирование и определение параметров двигателя при векторном управлении.
  • Выходная частота от 0.1 до 600.0 Гц.
  • Встроенный ПЛК (программируемый логический контроллер) позволяет гибко адаптировать преобразователь для широкого круга задач автоматизации без применения внешних приборов (счетчиков, таймеров, контроллеров и др.), что ведет к общему уменьшению затрат. Программирование встроенного ПЛК может выполняться на одном из трех языков программирования: LAD (релейно-контактная логика), IL (список инструкций), SFC (последовательные функциональные схемы).
  • Возможность установки, как на стенку, так и на DIN-рейку (с адаптером крепления). Для оптимального использования места в шкафу допускается плотная установка VFD-E за счет высоко-эффективного охлаждения.
  • Встроенный РЧ-фильтр (в моделях 230В/1ф и 460В/3ф) для снижения электромагнитных помех и соответствия нормам ЭМС.
  • RFI-переключатель предоставляет возможность отключения цепочки конденсаторов "Y" фильтра при использовании привода в системах вычислительной техники.
  • Соответствие директивам RoHS по обеспечению экологической безопасности эксплуатации и утилизации.
  • Несколько VFD-E могут быть соединены в параллель в звене постоянного тока для совместной регенерации энергии торможения. В этом случае перенапряжение не допускается и энергия торможения распределяется равномерно.
  • Модульная конструкция VFD-E и большое количество плат расширения такие как, плата входов/выходов (I/O card), плата реле, плата энкодера (PG card), USB-карта, и др., позволяют гибко изменять конфигурацию преобразователя для конкретной задачи.
  • Возможность выноса пульта управления со светодиодным индикатором и встроенным потенциометром. А также возможность эксплуатации без пульта управления.
  • Встроенный порт RS-485 (MODBUS), а так же дополнительные сетевые модули для поддержки популярных коммуникационных протоколов, включая, Profibus, DeviceNet, LonWorks и CANopen
  • Развитые функции защиты, включающие в себя высоко-точное измерение тока, полную защиту от перегрузки по току (oL, oL1 и oL2), токоограничение и предотвращение перенапряжения, защиту от короткого замыкания, автоматическое повторное включение, поиск скорости и защита двигателя от перегрева (PTC-термистор).
  •  В базовой комплектации имеется: 6 дискретных программируемых входов; 2 аналоговых входа (4...20мА, 0...10В) и 1 аналоговый выход; 1 релейный и 1 цифровой (с открытым коллектором) многофункциональные программируемые выходы.

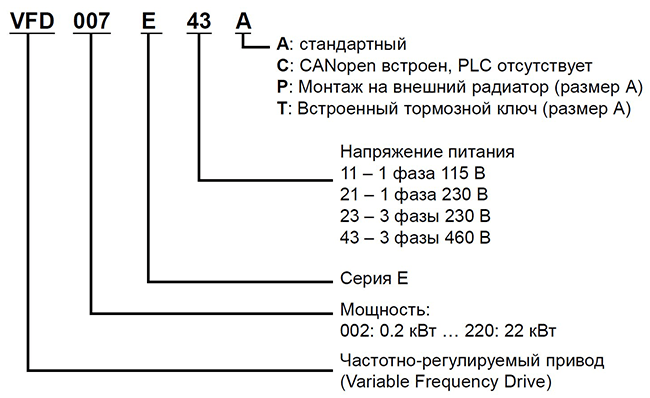

  Обозначение модели:



  Модификации:

  Модели VFD-E-P (на платформе)

  • VFD002E21P (220В, 0.2 кВт)
  • VFD004E21P (220В, 0.4 кВт)
  • VFD004E43P (380В, 0.4 кВт)
  • VFD007E21P (220В, 0.75 кВт)
  • VFD007E43P (380В, 0.75 кВт)

  Модели VFD-E-T (на платформе)

  • VFD002E21T (220В, 0.2 кВт)
  • VFD004E21T (220В, 0.4 кВт)
  • VFD004E43T (380В, 0.4 кВт)
  • VFD007E21T (220В, 0.75 кВт)
  • VFD007E43T (380В, 0.75 кВт)
  • VFD015E43T (380В, 1.5 кВт)
• Технические характеристики
  Каталог
  Руководство по эксплуатации
