VFD-ED Преобразователь частоты для лифтов

Раздел:

Delta представляет свое новое решение для управления лифтом: серию преобразователей частотны ED. Основываясь на многолетнем успехе первого поколения лифтового ПРИВОДА VFD-VL, серия ED обеспечивает более высокие характеристики и функциональность.

Информация
Документация
Смотрите также

Созданная для выполнения высоких стандартов безопасности и долгого срока службы, серия ED обеспечивает исключительно плавный пуск и остановку, а также обладает универсальными и гибкими функциями управления. Плавная работа имеет решающее значение для обеспечения безопасным и комфортным перемещением. Серия ED обеспечивает высокую эффективность работы как пассажирских, так и грузовых лифтов.

Улучшенный преобразователь частоты для лифтов
- Возможность работы с асинхронными и синхронными двигателями
- Высокие характеристики векторного управления FOC (Field Oriented Control)
- Позиция блокировки на запуск и остановку / функция анти-отката (РМ) без датчика нагрузки
- Автоопределение пускового момента, компенсация нагрузки, ручное управление
- Поддержка функции UPS (однофазный 220 В переменного тока), автоматическое обнаружение для создания Направления
- Поддержка всех основных видов датчиков обратной связи: Line driver, Open Collector, Heidenhain SinCos & Endat, SICK Hiperface
- Точная отработка временной последовательности при движении лифта (старт/стоп)
- Двойная защита на выходе для надежной работы лифта
Основные характеристики:
- Поддержка синхронных и асинхронных двигателей
- Возможность автонастройки с нагрузкой
- Автонастройка стартового тока, компенсация загрузки
- Точное время выполнения фаз движения (запуск/останов)
- Компактные размеры облегчают установку на лифтах без машинного отделения
- Двойная защита выходных цепей
- Возможность работы с 1-фазным ИБП для режима эвакуации
- Встроенный компактный пульт управления, возможность установки дополнительного пульта в станции управления
Основные области применения:

Комфорт при движении лифта
- Ток высокой плотности для диспетчеризации, точность управления стартом/остановом лифта
- Быстрая и плавная регулировка момента после механического растормаживания
- Независимые настройки параметров для подачи тока на старте и компенсации скольжения в режимах мониторинга и генерации. Это увеличивает гибкость решений при вводе лифта в эксплуатацию
Обеспечение безопасности
- Двойная защита на выходе жестко контролирует работу лифта для обеспечения безопасности пассажиров
- Автоматическое обнаружение пропадания фазы для обеспечения правильной работы двигателя
- Автоматическая проверка момента до механического растормаживания
- При малой нагрузке срабатывает функция поиска направления и при сбое питания лифт немедленно доставляется до ближайшего этажа
Особенности:
- Возможность работы с асинхронными и синхронными двигателями
- Высокие характеристики векторного управления FOC (Field Oriented Control)
- Позиция блокировки на запуск и остановку / функция анти-отката (РМ) без датчика нагрузки
- Автоопределение пускового момента, компенсация нагрузки, ручное управление
  Выполняет автонастройку под нагрузкой при собранной конструкции лифта
  Поддерживает все типы энкодеров
  Точно измеряет параметры двигателя и угол смещения PG
  Безопасно и удобно производит балансировку нагрузки без дополнительных нагрузок
- Поддержка функции UPS (однофазный 220 В переменного тока), автоматическое обнаружение для создания Направления
- Поддержка всех основных видов датчиков обратной связи: Line driver, Open Collector, Heidenhain SinCos & Endat, SICK Hiperface
- Точная отработка временной последовательности при движении лифта (старт/стоп)
- Двойная защита на выходе для надежной работы лифта
- Компактный размер для легкого монтажа в шкаф управления лифтом
  Тонкий корпус: глубина не более 146 мм
- Модульная конструкция
  Простота замены модулей конденсаторов и вентиляторов
- Встроенный светодиодный пульт управления и выносной текстовый пульт как опция
- USB порт и стандартное ПО для облегчения настройки
- Встроенный тормозной модуль (в моделях до 30кВт)

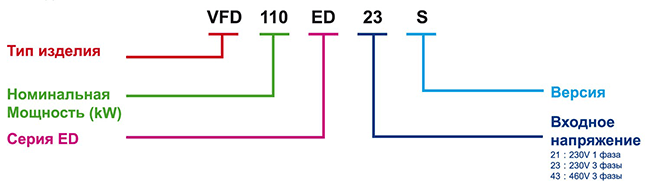

Обозначение модели:

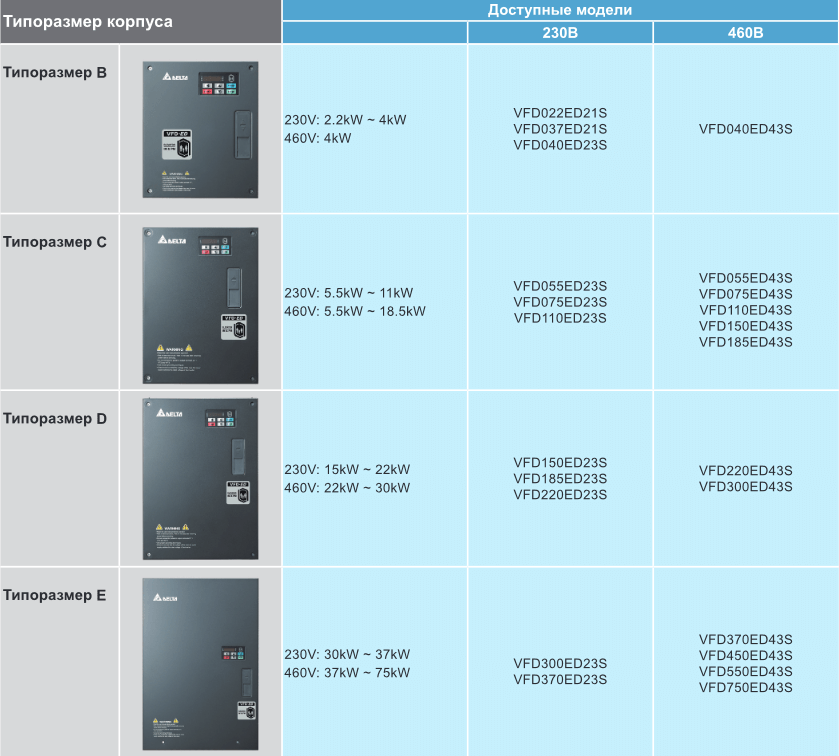

Модельный ряд:
