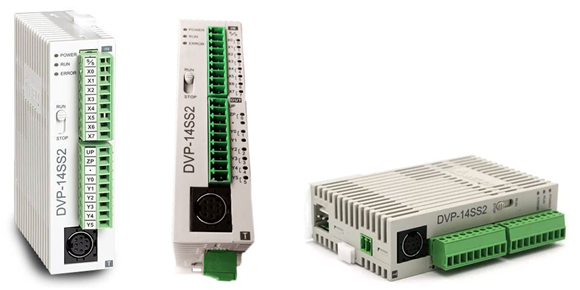

Серия DVP-SS2. Программируемые контроллеры

Раздел:

Delta

• Информация
• Документация
• Смотрите также

•

  Основные характеристики:

  • ЦПУ: 14 входов/выходов (8DI/6DO); 28 входов/выходов (16DI/12DO)
  • Расширение до 480 вх/вых
  • Память программы – 8k шагов, емкость регистровой памяти – 5k слов
  • Высокая скорость обработки инструкций: базовая - 0,35…1мкс; прикладная (MOV) - 3,4мкс
  • Два встроенных коммуникационных порта: RS-232 и RS-485 Могут работать в режиме ведущего и ведомого.
    Поддержка протоколов MODBUS ASCII/RTU и функции PLC-Link
  • Поддерживает автонастройку ПИД-регулятора: DVP-SS2 автоматически сохраняет параметры после окончания автоматической настройки температуры ПИД-регулятором
  • Совместимость с программами для контроллеров DVP-SS
  • Функции управления движением:
    • 4 высокоскоростных импульсных выхода: 10 кГц
    • 8 каналов высокоскоростного счета и внешних прерываний: 4 входа по 20кГц и 4 входа по 10кГц

  1-ф. 1 вход		1-ф. 2 входа		2-ф. 2 входа
  Кол-во	Макс.частота	Кол-во	Макс.частота	Кол-во	Макс.частота
  4/4	20кГц/10кГц	2	20кГц	2/2	10кГц/5кГц

  Для задач регулирования/поддержания какого-либо физического параметра, например, температуры можно использовать универсальные модули аналоговых входов-регуляторы DVP02TUx-S, которые при своей работе не задействуют ресурсы ЦПУ базового модуля, что увеличивает быстродействие системы в целом.

  Модули аналоговых входов-регуляторы DVP02TUx-S имеют встроенный ПИД-регулятор, не требуют дополнительных входов/выходов и могут обмениваться информацией с базовым модулем контроллера по его внутренней шине.

  Модельный ряд:

  • DVP12SS211S Контроллер: 12 Point, 8D, 4DO (Transistor PNP), 24 VDC, 8К шагов, RS-232 и RS-485
  • DVP14SS211R Контроллер: 14 Point, 8DI, 6DO (Relay), 24 VDC, 8К шагов RS-232 и RS-485
  • DVP14SS211T Контроллер: 14 Point, 8DI, 6DO (Transistor NPN), 24 VDC, 8К шагов, RS-232 и RS-485
  • DVP28SS211R Контроллер: 28 Point, 16DI, 12DO (Relay), 24 VDC, 8К шагов, RS-232 и RS-485
  • DVP28SS211T Контроллер: 16DI, 12DO (Transistor NPN), 24V DC Power, SLIM
  • DVP28SS211S Контроллер: 16DI, 12DO (Transistor PNP), 24V DC Power, SLIM

  Основные области применения

  • Прядильные машины
  • Намоточные устройства (управление натяжением)
  • Ленточный конвейер (управление скоростью вращения)
