Серия DVP-TK. Программируемые контроллеры

Раздел:

Delta

• Информация
• Документация
• Смотрите также

•

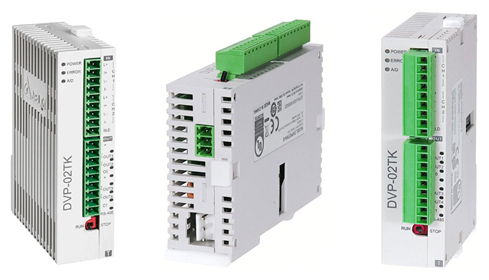

  Температурные контроллеры серии DVP02TK-S имеют 2 измерительных канала с возможностью расширения до 18 каналов модулями DVP02TU-S и являются превосходным решением для многоканального измерения и поддержания заданной температуры.

  Среди преимуществ термоконтроллеров DVP02TKx-S:

  • компактность,
  • крепление на стандартную DIN-рейку,
  • модульность конструкции (до 8 модулей расширения),
  • удобство сборки (подключение модулей расширения DVP02TU-S не требует проводов),
  • встроенный многорежимный ПИД-регулятор,
  • удобство настройки с помощью бесплатного ПО,
  • встроенный интерфейс RS-485.

  Модельный ряд:

  • DVP02TKL-S Температурный контроллер серии S, базовый модуль, 2 канала, 16 бит, 2 аналог. выхода (0~10 В, 0~20 мA, 4~20 мA)
  • DVP02TKN-S Температурный контроллер серии S, базовый модуль, 2 канала, 16 бит, 4 диск. выхода (NPN, транзистор)
  • DVP02TKR-S Температурный контроллер серии S, базовый модуль, 2 канала, 16 бит, 4 диск. выхода (реле)

  Основные характеристики:

  Напряжение питания	24 В постоянного тока
  Потребляемая мощность	Максимально 2.4 Вт
  Входной сигнал	Термопары: J, K, R, S, T, E, N, B, U, L, TXK (L), C, PL II Термосопротивления: тип Pt100, JPt100, Pt1000, Ni100, Ni1000, Cu50, Cu100, GNi1000 Аналоговый: 0~+50мВ, 0~+5 В, 0~+10 В, 0~+20 мA, 4~+20 мA
  Время реакции	Аналоговый вход: от 5 мс Термопара: 130 мс Термосопротивление: 260 мс
  Метод управления	ПИД-регулятор ПИД-регулятор с программным управлением Режим двухконтурного управления Двухпозиционный регулятор (ВКЛ/ВЫКЛ) (кроме DVP02TKL-S) Ручной режим
  Управляющие выходы	R : 4 релейных выхода, - 250 В AC/24 В DC, 2 А (резистивная нагрузка) N : 4 транзисторных импульсных выхода (NPN), 0.3 А (резистивная нагрузка) L : 2 аналоговых выхода (0 ~ 10 В, 0 ~ 20 мA, 4 ~ 20 мA)
  Функции выходов	Управляющий выход, сигнальный выход (кроме DVP02TKL-S) ретрансляционный режим выхода (только для DVP02TKL-S)
  Функции аварийной сигнализации	13 режимов аварийной сигнализации (кроме DVP02TKL-S)
  Коммуникация по RS-485	MODBUS ASCII/RTU, 9600~115200 бит \ с
  Рабочая температура окружающей среды	0° - +55° С
  Температура хранения	-25° - +70° С
  Максимальная высота установки	2000 м. над уровнем моря
  Влажность окружающей среды	5% - 95% относительной влажности (без образования конденсата)

  Основные области применения:

  DVP-TK + модули DVP-TU
  Применение базового модуля DVP-TK совместно с модулями DVP-TU позволяет собрать самостоятельную систему регулирования до 18 каналами температуры.

  • Благодаря наличию RS485 на DVP-TK, к нему можно подключить панель оператора и, используя возможности панели (отображение + макросы), построить полноценную многоканальную систему управления температурой, не используя при этом логический контроллер
  • Питание и интерфейс физически подводятся только к базовому модулю DVP-TK, что существенно сокращает затраты на монтаж
