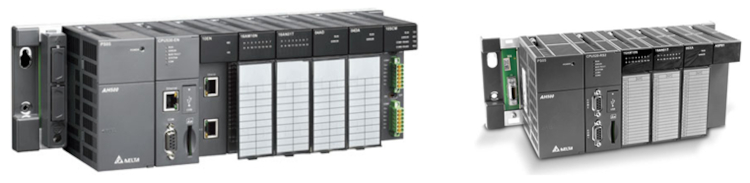

Серия AH500. Программируемые контроллеры

Раздел:

Delta

Высокопроизводительный ПЛК среднего уровня.

Информация
Документация
Смотрите также

Решение для систем автоматизации среднего уровня
Модульная конструкция
Усовершенствованная аппаратная часть
- Высокоинтегрированное ПО “ISPSoft” программирование на 5 графических языках
- Высокая гибкость конфигурации: расстояние между шасси - до 100 м
- «Горячая» замена модулей
- Надежная работа даже в тяжелых условиях: -20 ... +60°С / 5 ... 95% (без конденсата)
- Двухъядерный многозадачный процессор
  Максимальное число каналов ввода/вывода:
  - Дискретный ввод/вывод: до 4352+125440 точек
  - Аналоговый ввод/вывод: до 544+3920 каналов
- Высокая скорость выполнения программы: 0,3 мс на 1K шагов
- Емкость памяти программы – до 256К шагов; регистры данных: до 64К слов
- Гальванически изолированные порты RS-232/422/485, miniUSB, Ethernet, SD – встроены в процессорный модуль
- Модульная конструкция. Широкий выбор модулей дискретного и аналогового ввода/вывода, модулей измерения температуры, а также модулей управления движением как с импульсным заданием, так и с интерфейсом DMCNET
Модельный ряд:
- AHCPU511-RS2 ЦПУ, 96К шагов, 1 шасси расширения, карта SD, 2хRS232/485, мини USB
- AHCPU511-EN ЦПУ, 96К шагов, 3 шасси расширения, карта SD, Ethernet 10/100 M, 1хRS232/485, мини USB
- AHCPU521-RS2 ЦПУ, 192К шагов, 1 шасси расширения, карта SD, 2хRS232/485, мини USB
- AHCPU521-EN ЦПУ, 192К шагов, 3 шасси расширения, карта SD, Ethernet 10/100 M, 1хRS232/485, мини USB
- AHCPU531-RS2 ЦПУ, 384К шагов, 1 шасси расширения, карта SD, 2хRS232/485, мини USB
- AHCPU531-EN ЦПУ, 384К шагов, 3 шасси расширения, карта SD, Ethernet 10/100 M, 1хRS232/485, мини USB
Основные характеристики:
- Высокоинтегрированное ПО «ISPSoft»
  ISPSoft представляет собой интегрированную систему с графическим интерфейсом для контроля процесса программирования, аппаратной конфигурации и конфигурации сети. Для удобства программирования ISPSoft поддерживает 5 графических языков: лестничная диаграмма (LD), функциональные блоковые диаграммы (FBD), последовательные функциональные схемы (SFC), список инструкций (IL) и язык структурированного текста (ST).
- Высокая гибкость конфигурации:
  Расстояние между шасси - до 100 м
  Серия AH500 предоставляет несущие рамы и модули, которые можно использовать не только вместе с модулями CPU, но и как отдельные блоки удаленного ввода/вывода.
- «Горячая» замена модулей
  Упрощает обслуживание системы при выходе из строя одного модуля - его можно заменить не останавливая производство.
- Отличные функции управления движением
  Поддерживает 3-х осевую линейную интерполяцию, 2-х осевую дуговую интерполяцию и 3-х осевую спиральную интерполяцию. Кроме этого, AH500 способен синхронно управлять до 12 осями или 4 группами 3-х осевой интерполяции по сети DMCNET.
Характеристики:
- Надежная работа даже в тяжелых условиях
  Условия эксплуатации: -20 ... +60°С / 5 ... 95% (без конденсата)
  Условия хранения: -40 ... +70°С / 5 ... 95% (без конденсата)
- Двухъядерный многозадачный процессор
  Максимальное число каналов ввода/вывода:
  - Дискретный ввод/вывод: до 4352+125440 точек
  - Аналоговый ввод/вывод: до 544+3920 каналов
- Высокая скорость выполнения программы: 0,3 мс на 1K шагов
- Емкость памяти программы – до 256К шагов
- Регистры данных: до 64К слов
- Гальванически изолированные порты RS-232/422/485, miniUSB, Ethernet, SD – встроены в процессорный модуль
- Широкий выбор модулей дискретного и аналогового ввода/вывода, модулей измерения температуры, а также модулей управления движением как с импульсным заданием, так и с интерфейсом DMCNET
Основные области применения:
- Системы отопления/вентиляции/кондиционирования
  Тепловая энергетика
  Водоподготовка и водоотведение
- Бумажная промышленность: обработка, формовка, сортировка целлюлозы; бумагоделательные машины
- Машины по обработке строительных материалов
- Основовязальные машины
Контроллеры серии AH500 в связке с коммутаторами Ethernet могут применяться в:

Интеллектуальная транспортная система (ITS)

Интеллектуальная транспортная система интегрирует передовую электронику, информационные технологии и последние достижения в области датчиков для управления в реальном времени дорожной инфраструктурой, пешеходными переходами, трафиком.

Система повышает безопасность, удобство и эффективность использования транспорта, уменьшает выбросы CO и вредное воздействие на окружающую среду, способствует экономическому развитию.

Система включает в себя:
- Систему мониторинга транспортного потока на автостраде
- Систему управления изменяемыми дорожными знаками и сообщениями
- Систему мониторинга и безопасности туннелей
- Систему автоматического электронного сбора оплаты пользования магистралями
Система управления автоматическим складом с рельсовыми тележками

Технологии беспроводной передачи сигналов могут быть применены в различных областях. Серия DVW Delta Electronics согласовывается со специальным излучающим коаксиальным кабелем (Leaky CoaXial Cable, LCX) для формирования стабильно расширяемой зоны покрытия Wi-Fi, которая может окружать оборудование, стены, металлические конструкции, передавая сигналы в любой уголок цеха, улучшая доступность Ethernet связи. Она так-же обеспечивает высокоскоростной сбор и обработку параметров объектов в реальном времени. Использование серии Delta DVW совместно с излучающим кабелем для управления рельсовыми тележками помогает операторам достичь высокой эффективности работы поточно-транспортной системы, повысить ее безопасность, долговечность, удобство обслуживания.

Аналогичные решения могут применяться для:
- автоматизации порционного дозирования материалов
- организации беспроводной инфраструктуры инженерных сетей туннелей и железнодорожного транспорта
- обеспечения беспроводной связи между этажами одного и того же здания
