Серия AH560. Программируемые контроллеры

Раздел:

Delta

• Информация
• Документация
• Смотрите также

•

  • Высокая скорость выполнения программы:
    50К шагов за 1 мс (LD+MOV);
    LD: 20 нс, MOV: 0.1 мкс, FLOAT: 1.1 мкс, Arithmetic: 0.7 мкс
  • Емкость памяти программы – до 1М шагов (1.5Мб)
  • Регистры данных – до 256К слов,
    буферные регистры данных - до 256К слов
  • Количество функциональных блоков до 4096 ед.
  • Время переключения между ЦПУ – 20 мс
  • Автоматизированный обмен данными с периферийными устройствами
  • Поддерживает 5 языков программирования стандарта МЭК 61131-3: LD, FBD, SFC, IL, ST.

  Модельный ряд:

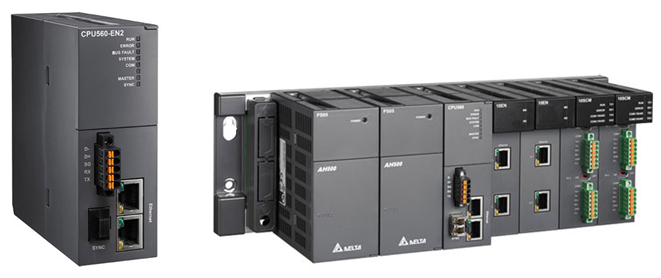

  • AHCPU560-EN2 Резервируемое ЦПУ, 1M шагов, 8 шасси расширения, микро SD, LAN, RS232, RS485, мини USB, optic port

  Полное резервирование

  • «Горячее» резервирование ЦПУ
  • Резервирование питания
  • Дублирование кабелей к удалённым шасси ввода-вывода
  • Поддержка технологии кольцевого интерфейса Device Ring на основе протокола Ethernet/IP
  • «Горячая» замена модулей ввода-вывода

  Конфигуратор резервированной системы

  Подбор аппаратной части

  • Базовые шасси на 4/6/8 слотов
  • Удалённые шасси для модулей ввода-вывода на 6/8 слотов

  Резервированная система

  Современная среда разработки «ISPSoft»

  ISPSoft представляет собой интегрированную систему с графическим интерфейсом для контроля процесса программирования, аппаратной конфигурации и конфигурации сети. Для удобства программирования ISPSoft, при работе с серией AH, поддерживает 5 графических языков: лестничная диаграмма (LD), непрерывные функциональные схемы (CFC), последовательные функциональные схемы (SFC), язык структурированного текста (ST) и список инструкций (IL).

  • Объявление глобальных и локальных переменных; Деление проекта на модули (POU); Пользовательские функциональные блоки; Пользовательские типы данных (Структуры); Менеджер задач; ОН-ЛАЙН правка программы; Режим отладки DEBUG
  • EIP Builder: программа-конфигуратор для работы с протоколом Ethernet/IP
  • Функциональные блоки: Повторяющие процедуры можно закрыть в функциональные блоки (до 32-х уровней вложенности)

  Основные области применения

  • Система управления туннельной автоматикой
  • Управление водяными градирнями и котлами
  • Система управления пылеугольным котлом
  • Муниципальный мусороперерабатывающий завод
