Серия AS (AS300 / AS200). Программируемые контроллеры

Раздел:

Delta

• Информация
• Документация
• Смотрите также

•

  Промышленные контроллеры семейства AS по составу аппаратной части и объёму программы подразделяются на два типа: AS300 и AS200. Модули расширения подходят к обоим типам без ограничений. Всего может быть 32 модуля расширения на одно ЦПУ.

  Высокопроизводительные и недорогие контроллеры модульного типа с монтажом на DIN-рейку. Способны обработать до 1024 точек прямого ввода/вывода и ещё 1024 точки через станции удалённого ввода-вывода RTU-EN01. Обладают развитой аппаратной частью со встроенными высокоскоростными счётчиками и импульсными выходами, интерфейсами 2xRS485, Ethernet, CANopen, mini USB, mini SD. Имеют богатый набор модулей расширения и поддерживают сетевые протоколы Modbus, Ethernet/IP, CANopen, DeviceNET, Profinet Slave, а также TCP/UDP Socket и OPC UA Slave. Благодаря хорошему быстродействию и большому объёму программы прекрасно подходят для решения широчайшего круга задач промышленной автоматизации, особенно в качестве ЦПУ серийных машин и технологических установок.

  Программируются из современной интегрированной среды программирования (студии) DIAStudio с поддержкой всех актуальных языков МЭК: ST, CFC, LD и SFC.

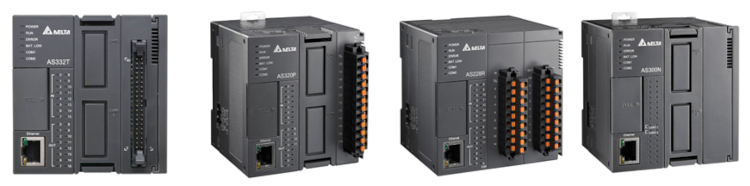

  Модельный ряд:

  • AS218PX-A Процессорный модуль AS200, 64K шагов, 8DI/6DO, 2AI/2AO (PNP), Ethernet, CANopen, 2xRS485, mini USB, micro SD
  • AS218RX-A Процессорный модуль AS200, 64K шагов, 8DI/6DO, 2AI/2AO (реле), Ethernet, CANopen, 2xRS485, mini USB, micro SD
  • AS218TX-A Процессорный модуль AS200, 64K шагов, 8DI/6DO, 2AI/2AO (NPN), Ethernet, CANopen, 2xRS485, mini USB, micro SD
  • AS228P-A Процессорный модуль AS200, 64K шагов, 16DI/12DO (PNP), Ethernet, CANopen, 2xRS485, mini USB, micro SD
  • AS228R-A Процессорный модуль AS200, 64K шагов, 16DI/12DO (реле), Ethernet, CANopen, 2xRS485, mini USB, micro SD
  • AS228T-A Процессорный модуль AS200, 64K шагов, 16DI/12DO (NPN), Ethernet, CANopen, 2xRS485, mini USB, micro SD
  • AS300N-A Процессорный модуль AS300, 128K шагов, без встроенных I/O, Ethernet, 2xRS485, mini USB, micro SD, 2 слота под платы расширения
  • AS320P-B Процессорный модуль AS300, 128K шагов, 8DI/12DO (PNP), Ethernet, 2xRS485, mini USB, micro SD, 2 слота под платы расширения
  • AS320T-B Процессорный модуль AS300, 128K шагов, 8DI/12DO (NPN), Ethernet, 2xRS485, mini USB, micro SD, 2 слота под платы расширения
  • AS324MT-A Процессорный модуль AS300, 128K шагов, 12DI (4 диф.+ 8 24VDC/12DO (4 диф.+8 NPN), Ethernet, 2xRS485, miniUSB, microSD, 2 слота под пл/расш
  • AS332P-A Процессорный модуль AS300, 128K шагов, 16DI/16DO (PNP), Ethernet, 2xRS485, mini USB, micro SD, 2 слота под платы расширения
  • AS332T-A Процессорный модуль AS300, 128K шагов, 16DI/16DO (NPN), Ethernet, 2xRS485, mini USB, micro SD, 2 слота под платы расширения

  Характеристики

  ЦПУ типа AS300:
  Ключевые характеристики: объём программы 128К, 2 слота под карты расширения, 32 линка по Modbus TCP или Ethernet/IP, 4 TCP/UDP сокета. Максимальное количество точек на борту, но требуется переходник с разъёма IDC-40 на клеммные модули под винт или на пружинный клеммник. В комплект поставки входят разъём питания, разъём RS485 и торцевые фиксаторы для монтажа на ДИН рейку.



  Разъём IDC-40

  AS332T-A (выходы NPN)

  AS332P-A (выходы PNP)
  16 входов и 16 выходов
  Из них 12DI/12DO по 200 кГц

  AS324MT-A
  12 входов и 12 выходов, из них
  2DI TTL х 4 МГЦ + 8DI Х 200 кГц
  2DO TTL х 4 МГц + 8DO х 200 кГц

  Обязательные аксессуары для AS332/AS324:
  Данный вариант позволяет вынести монтаж входов-выходов на другие ДИН рейки:

  • UC-ET010-24D — Кабель 1 м с разъёмом IDC 40p – 2х20p для ЦПУ AS300 + 2 штуки
  • UB-10-ID16A — Клеммный модуль под винт для ЦПУ AS300

  или
  Компактный вариант:

  • UB-10-IO32D — Переходник с разъёма IDC-40 на пружинный клеммник для ЦПУ AS300



  Пружинный клеммник

  AS320T-B (выходы NPN)
  AS320P-B (выходы PNP)
  8 входов и 12 выходов по 200 кГц,



  AS300N-A
  входов и выходов на борту ЦПУ нет.

  Это самый бюджетный вариант из семейства AS и прекрасно подходит под задачи, где контроллер выполняет сбор данных по интерфейсам и входа-выхода не требуются.

  ЦПУ типа AS200:
  Ключевые характеристики: объём программы 64К, 16 линков по Modbus TCP или Ethernet/IP, 2 TCP/UDP сокета. За счёт того, что у данных ЦПУ нет слотов под карточки расширения, пружинные клеммники находятся на борту и сразу входят в комплект поставки. Также, в комплект поставки входят разъём питания, разъёмы RS485 и CANopen, торцевые фиксаторы для монтажа на ДИН рейку.



  AS228T-A (выходы NPN)

  AS228P-A (выходы PNP)
  16 входов и 12 выходов
  Из них 8DI/12DO по 200 кГц

  AS228R-A (выходы реле)
  16 входов, из них 8DI по 200 кГц
  12 выходов (реле 2А резистивной нагрузки)

  AS218TX-A (выходы NPN)

  AS218PX-A (выходы PNP)
  8DI по 200 кГц
  6DO по 200 кГц
  2 AI (12 бит), 2 AO (12 бит)

  AS218RX-A (выходы реле)
  8DI по 200 кГц
  6DO выходов (реле 2А резистивной нагрузки)
  2 AI (12 бит), 2 AO (12 бит)

  Области применения:

  Может применяться в любой отрасли, где требуются компактные быстродействующие и недорогие контроллеры для крупных технологических установок и машин с количеством точек ввода-вывода до 1024 и достаточным объёмом памяти под большую программу и данные.
