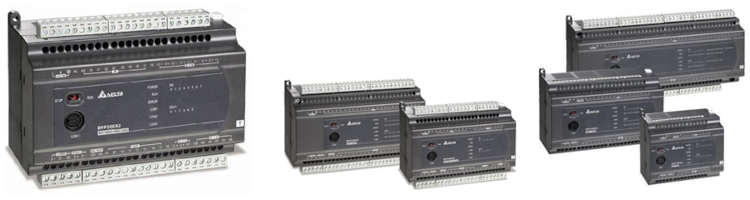

Серия DVP-ES2/EX2. Программируемые контроллеры

Раздел:

Delta

Cтандартный ПЛК для простых применений.

Информация
Документация
Смотрите также

ЦПУ: 16 / 20 / 24 / 32 / 40 / 60 каналов ввода/вывода
DVP20EX2 имеет 4 аналоговых входа, 2 аналоговых выхода (12 бит) и температурные модули (со встроенными аппаратными ПИД-регуляторами) с разрешением 14-бит
Память программы: 16k шагов
Регистровая память: 10k слов
Высокая скорость исполнения инструкций: LD - 0,35 мкс, MOV – 3,4 мкс
Высокая скорость исполнения программы: программа в 1 тыс. шагов может быть выполнена в течение 1 мс.
Встроенные коммуникационные порты: 1 порт RS-232, 2 порта RS-485
4-уровневая парольная защита программы

Модельный ряд:

DVP16ES200R Контроллер: 8DI/8DO (Relay), 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP16ES200T Контроллер: 8DI/8DO (Transistor), 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP20ES200RE Контроллер: 12DI/8DO (Реле), 100~240 VAC, 3 COM: 1 RS232 & 2 RS485; Ethernet
DVP20ES200TE Контроллер: 12DI/8DO (NPN), 100~240 VAC, 3 COM: 1 RS232 & 2 RS485; Ethernet
DVP20EX200R Контроллер: 8DI/6DO (Relay), 4AI/2AO, 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP20EX200T Контроллер: 8DI/6DO (Transistor), 4AI/2AO, 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP24ES200R Контроллер: 16DI/8DO (Relay), 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP24ES200T Контроллер: 16DI/8DO (Transistor), 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP30EX200R Контроллер: 16DI/10DO (Relay), 3AI/1AO, 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP30EX200T Контроллер: 16DI/10DO (Transistor), 3AI/1AO, 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP32ES200R Контроллер: 16DI/16DO (Relay), 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP32ES200RC Контроллер: 32 Point, 16DI/16DO (Relay) 100~240 AC Power, 3 COM: 1 RS232 & 1 RS485 & 1 CANopen
DVP32ES200RE Контроллер: 16DI/16DO (Реле), 100~240 VAC, 3 COM: 1 RS232 & 2 RS485; Ethernet
DVP32ES200T Контроллер: 16DI/16DO (Transistor), 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP32ES200TC Контроллер: 16DI/16DO (Transistor), 100~240 AC Power, 3 COM: 1 RS232 & 1 RS485 & 1 CANopen
DVP32ES200TE Контроллер: 16DI/16DO (NPN), 100~240 VAC, 3 COM: 1 RS232 & 2 RS485; Ethernet
DVP40ES200R Контроллер: 24DI/16DO (Relay), 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP40ES200RE Контроллер: 24DI/16DO (Реле), 100~240 VAC, 3 COM: 1 RS232 & 2 RS485; Ethernet
DVP40ES200T Контроллер: 24DI/16DO (Transistor), 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP40ES200TE Контроллер: 24DI/16DO (NPN), 100~240 VAC, 3 COM: 1 RS232 & 2 RS485; Ethernet
DVP60ES200R Контроллер: 36DI/24DO (Relay), 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP60ES200T Контроллер: 36DI/24DO (Transistor), 100~240 AC Power, 3 COM: 1 RS232 & 2 RS485
DVP60ES200RE Контроллер: 36DI/24DO (Реле), 100~240 VAC, 3 COM: 1 RS232 & 2 RS485; Ethernet
DVP60ES200TE Контроллер: 36DI/24DO (NPN), 100~240 VAC, 3 COM: 1 RS232 & 2 RS485; Ethernet

Основные характеристики:

ЦПУ: 16 / 20 / 24 / 32 / 40 / 60 каналов ввода/вывода

DVP20EX2 имеет 4 аналоговых входа, 2 аналоговых выхода (12 бит) и температурные модули (со встроенными аппаратными ПИД-регуляторами) с разрешением 14-бит

Аналоговые входы		Аналоговые выходы
Кол-во	4	Кол-во	2
Разрешение	12 бит	Разрешение	12 бит
Тип сигнала	-20~20мА или -10~10В	Тип сигнала	0~20мА или -10~10В

Располагая функцией ПИД-регулирования с автонастройкой, данный контроллер является оптимальным решением для аналогового управления небольшими установками.

Память программы: 16k шагов
Регистровая память: 10k слов
Высокая скорость исполнения инструкций:
LD - 0,35 мкс, MOV – 3,4 мкс
Много новых инструкций управления движением: управление в замкнутом контуре, метка соосности, экранирование, прямая регулировка скорости, S-кривая разгона/торможения
Эксклюзивные инструкции и функциональные блоки для некоторых новых областей промышленности - например, солнечной энергетики
Инструкции управления преобразователями частоты Delta VFD: СТАРТ, РЕВЕРС, СТОП, и др.
Высокая скорость исполнения программы: программа в 1 тыс. шагов может быть выполнена в течение 1 мс
Напряжение питания: 220V AC
Встроенные коммуникационные порты: 1 порт RS-232, 2 порта RS-485, - все независимые (master/slave)
Макс. расширение: 256 входов + 16 выходов, или 256 выходов + 16 входов
Высокоскоростные импульсные выходы
Возможность импульсного управления позволяет использовать данные контроллеры в задачах управления движением
2 канала (Y0, Y2) - до 100кГц и 2 канала (Y1, Y3) - до 10кГц

Высокоскоростные счетчики
8 каналов высокоскоростного счета (2 входа по 100кГц, 6 входов по 10кГц), поддержка счетных режимов: U/D, U/D Dir, A/B

1-ф. 1 вход		1-ф. 2 входа		2-ф. 2 входа
Кол-во	Частота	Кол-во	Частота	Кол-во	Частота
2/6	100кГц/10кГц	2	100кГц	1/3	15кГц/5кГц
*Макс. частота относится к одному счетчику

4-уровневая парольная защита программы. Пароль для подпрограммы, идентификация пользователя, ограничение пробной эксплуатации

Исполнение контроллера DVP32ES2 для управления группой насосов.

Доступно для заказа специальное исполнение контроллера DVP32ES2 со встроенной программой управления двигателями насосов систем холодного и горячего водоснабжения, отопления, кондиционирования, а также вентиляторов и т.п.

Стоимость такого исполнения равна цене стандартного контроллера DVP32ES2. Контроллер DVP32ES2 для управления группой насосов может поставляться в комплекте с панелью оператора серии DOP-B07S515 или DOP-B07E515 и готовой программой визуализации системы. Более подробную информацию смотрите в разделе Шкафы управления.

Специализированные модели в серии ES2/EX2:

DVP32ES2-C

Модель со встроенным интерфейсом CANopen (скорость передачи данных - 1Мб/сек).

COM3 поддерживает шину CANopen (протокол DS301)
Поддерживает универсальные типы коммуникаций: PDO, SDO, синхронизированный (SYNC), NMT и многие другие
Скорость передачи данных 1Мб/сек для передачи больших пакетов данных. Максимальный объем данных при PDO-обмене - 390 байт
Возможность соединения до 16 ведомых устройств по интерфейсу CANopen
Программное обеспечение CANopen Builder используется для конфигурации сети ведомых устройств

DVP30EX2

Модель со встроенными аналоговыми и температурными каналами.

По 3 аналоговых входа и выхода (16 бит)
Встроенная функция автоматической настройки ПИД-регулятора для полноценных решений с аналоговым управлением

Предоставляет 3 аналоговых входа для ввода данных Pt/Ni датчиков температуры с точностью до 0.1 градуса

Датчик	PT100/PT1000	NI100/NI1000
Диапазон температур	-200°C~800°C	-100°C~180°C
Диапазон значений	-2000~8000	-1000~1800

Подходит для отраслевых промышленных применений, требующих контроля входных аналоговых и температурных данных, например, в котельных, системах отопления и вентиляции

Основные области применения

ОВК (котельные, системы отопления и вентиляции)
машины для литья под давлением
системы управления складом
упаковочное оборудование
текстильное оборудование
логистические системы
солнечна энергетика
станции управления насосами, в т.ч. специальное исполнение контроллера DVP32ES2 со встроенной программой управления двигателями насосов
