MH1 / MH2. Контроллер движения на базе ПК (РАС)

Раздел:

Delta

• Информация
• Документация
• Смотрите также

•

  • Энергоэффективность и надежные компоненты
  • Различные коммуникационные интерфейсы
  • Поддержка Master и Slave модулей
  • Высокая безопасность
  • Поддержка операционной системы и ПО
  • Отслеживание кривой скорости
  • Режим симуляции перемещений
  • Программное обеспечение DMCNET/EtherCAT Automation Software
  • Платформа контроля движения, базирующаяся на CodeSYS

  Основные характеристики:

  • Энергоэффективность и надежные компоненты

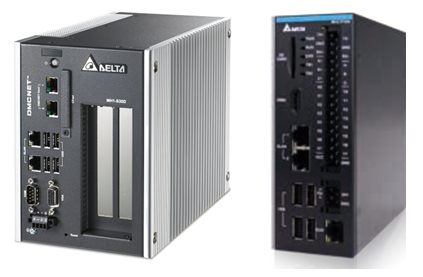

    • Модели MH1/MH2: конструкция без кабелей, вентилятора, низкое потребление энергии повышают стабильность работы, встроенные порты для карт памяти CF и SD и слот для подключения SSD диска обеспечивают быструю и надежную передачу данных
    • Модель МР1 имеет панель оператора 10.1” для более удобной работы
  • Различные коммуникационные интерфейсы
    USB порты, последовательные СОМ порты, гигабитные Ethernet порты, а также PCI/PCIe слоты расширения

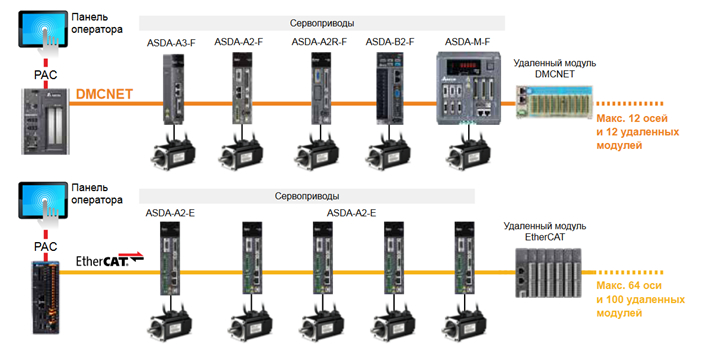

  • Поддержка Master и Slave модулей
    Встроенные DMCNET и EtherCAD протоколы для подключения модулей расширения и сервоприводов. Доступны платы расширения DMCNET/ EtherCAD
  • Высокая безопасность
    Настраиваемый IC инструмент для решения вопросов безопасности и конфиденциальной защиты
  • Поддержка операционной системы и ПО
    MH1/MH2 поддерживают ОС реального времени (RTE, VxWorks), а также Windows OS 7/10. Возможно использование для программирования встроенных DLL-библиотек и среды разработки SoftHMI и SoftPLC
  • Отслеживание кривой скорости
    Функция отслеживания кривой скорости для слежения за скоростью текущего движения и корректировки команд
  • Режим симуляции перемещений
    На основании значений данных команд или реальных перемещений графически представляет кривую прогнозируемого или реального перемещения в плоскости XY

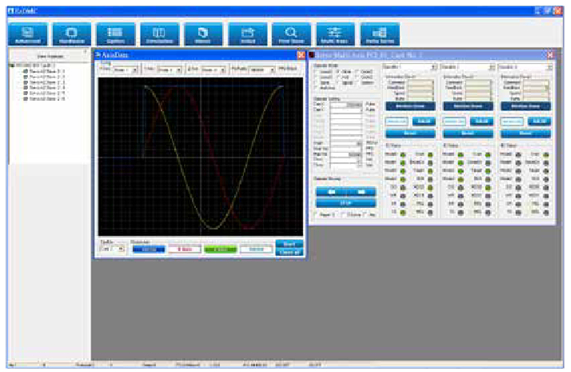

  • Программное обеспечение DMCNET/EtherCAT Automation Software
    ПО EzDMC/EcNavi позволяют конфигурировать DMCNET/EtherCAT устройства для обмена данными, функциональной идентификации, а также программировать и отлаживать, предлагая, таким образом, простой и быстрый способ освоения контроллера для начинающих
  • Платформа контроля движения, базирующаяся на CodeSYS
    Базирующийся на ПК контроллер движения AX864E позволяет использовать CodeSYS, сокращая время и стоимость решения проектных задач

  Функции контроля движения:

  • управление позиционированием «От точки к точке»,
  • многоосевая линейная интерполяция,
  • одноосевое 2-скоростное перемещение,
  • дуговая интерполяция,
  • винтовая интерполяция,
  • компенсация люфта,
  • компенсация отклонения при движении по винтовой траектории,
  • сравнения,
  • таблицы перемещений,
  • JOG,
  • PT/PVT,
  • алгоритм Gantry (EtherCAT),
  • электронный кулачок E-CAM (EtherCAT).



  Основные области применения:

  • Электронная промышленность: производство печатных плат, устройства автоматизированного оптического контроля качества, производство полупроводников, светодиодов, TFT панелей, машины для нанесения клея, манипуляторы, намотчики, обработка линз, полировка стекол
  • Деревообработка: сверлильные станки с ЧПУ, пилорамы, резка досок, станки для производства шип-соединений, производство дверей
  • Другое: Трубогибочные станки
