TP04P Панели оператора

Раздел:

Данная серия панелей оператора имеет встроенный ПЛК и кнопочную клавиатуру, что позволяет полностью построить систему управления с визуализацией и вводом параметров на одном устройстве. Этим самым облегчается проектирование системы управления, монтаж и использование.

Информация
Документация
Смотрите также

На данный момент в серию входят 5 моделей:

TP04P-16TP1R с 8DI/8DO
TP04P-32TP1R с 16DI/16DO
TP04P-22XA1R с 8DI/8DO + 4AI/2AO
TP04P-21EX1R с 8DI/8DO + 4AI/1AO/2PT
TP04P-20EXL1T с 9DI/16DO + 4AI/6AO/2PT/1LC

Модели:

TP04P-16TP1R Операторская панель с ПЛК (4,1 STN LCD, 192*64 пикс., цифровые клавиши, 8 диск. вх./8 диск. вых., 24VDC, 4 строки, 1MB Flash memory, 64 KB RAM)
TP04P-16TP1T Операторская панель с ПЛК (4,1 STN LCD, 192*64 пикс., цифровые клавиши, 8 диск. вх./8 диск. вых., 24VDC, 4 строки, 1MB Flash memory, 64 KB RAM)
TP04P-20EXL1T Операторская панель с ПЛК (4,1 STN LCD графическая 192*64 точек, 17 кнопок, 9 диск. вх./16 диск. вых. (NPN)/ 4 аналог. вх./6 аналог. вых./2 вх. для PT-датчика/ 1 вх. тензодатчика, USB, 2xRS485
TP04P-21EX1R Операторская панель с ПЛК (4,1 STN LCD, 192*64 пикс., цифровые клавиши, 8 диск. вх./8 диск. вых./2 аналог. вх./1 аналог. вых./2 вх. для PT-датчика, 24VDC, 4 строки, 1MB Flash memory, 64 KB RA
TP04P-21EX1T Операторская панель с ПЛК (4,1 STN LCD, 192*64 пикс., цифровые клавиши, 8 диск. вх./8 диск. вых./2 аналог. вх./1 аналог. вых./2 вх. для PT-датчика, 24VDC, 4 строки, 1MB Flash memory, 64 KB RA
TP04P-22XA1R Операторская панель с ПЛК (4.1 STN LCD, 192*64 пикс., цифровые клавиши, 8 диск. вх./8 диск. вых. (реле)/4 аналог. вх./2 аналог. вых., 24VDC, 4 строки, 1MB Flash memory, 64 KB RAM)
TP04P-22XA1T Операторская панель с ПЛК (4.1 STN LCD, 192*64 пикс., цифровые клавиши, 8 диск. вх./8 диск. вых. (транзистор)/4 аналог. вх./2 аналог. вых., 24VDC, 4 строки, 1MB Flash memory, 64 KB RAM)
TP04P-32TP1R Операторская панель с ПЛК (4,1 STN LCD, 192*64 пикс., цифровые клавиши, 16 диск. вх./16 диск. вых., 24VDC, 4 строки, 1MB Flash memory, 64 KB RAM)
TP04P-32TP1T Операторская панель с ПЛК (4,1 STN LCD, 192*64 пикс., цифровые клавиши, 16 диск. вх./16 диск. вых., 24VDC, 4 строки, 1MB Flash memory, 64 KB RAM)

Основные характеристики:

Монохромный экран STN LCD 4.1” (101.8 x 35.24 мм) с разрешением 192 x 64 пикс.
Flash память: 1Мб / SRAM память: 64Кб
Цифровые и программируемые функциональные кнопки
2 встроенных порта RS-485 (MODBUS ASCII/RTU) / Встроенный порт USB для загрузки программ
Программируемый начальный экран
Интегрированное в панель ядро ПЛК серии SS2:
память программы - 8К шагов
регистровая память - 5К слов

Дискретные, аналоговые входы/выходы, входы температурных датчиков PT и тензодатчиков LC

	Входы					Выходы
	точек			тензо	тип	точек		тип
	дискретные	аналоговые	температуры	тензо	тип	дискретные	аналоговые	тип
TP04P-32TP1R	16	-	-	-	DC (Sinc or Source)	16	-	Реле
TP04P-16TP1R	8	-	-	-		8	-
TP04P-22XA1R	8	4	-	-		8	2
TP04P-21EX1R	8	2	2	-		8	1
TP04P-20EXL1T	9	4	2	1		16	6

Высокоскоростные импульсные входы: 2 х 10кГц
Прикладные команды ПЛК
8000 шагов SRAM для программирования
Модули цифрового ввода/вывода и аналоговые модули (конвертация A/D, D/A и единиц измерения температуры)
Опциональная карта копирования программ для быстрого копирования программ и экономии времени
Встроенные часы реального времени

Применение:

Панель оператора серии ТР04Р со встроенным ПЛК серии DVP-SS2, который поддерживает полный набор инструкций API и имеет емкость памяти программы 8K шагов (32 Мбайт).

Продукция серии TP04P имеет дискретные и аналоговые входы/выходы, а также входы температурных датчиков PT.

Пользователи могут программировать и ПЛК, и панель используя базовое программное обеспечение Дельта и один кабель USB 2.0.

Основные области применения:

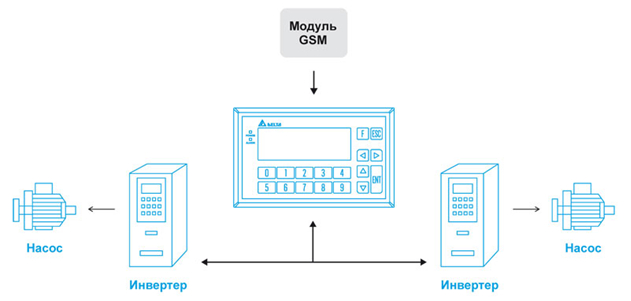

Насосная станция (1 преобразователь частоты и несколько устройств плавного пуска)

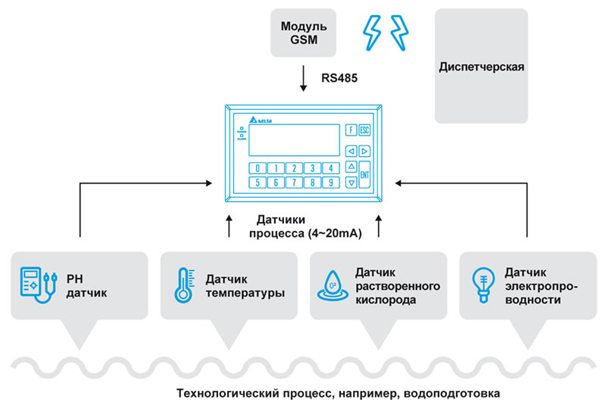

Мониторинг окружающей среды или технологических параметров

Преимущества:

Упрощаются внешние соединения, что экономит время для программирования и ввода в эксплуатацию.
Экономия места.
Оптимально подобранные графический дисплей, ПЛК, аналоговые входы/выходы и входы температурных датчиков в одном корпусе.
