CX Серия. Счетчики / Таймеры

Раздел:

Счетчики/таймеры серии CX оснащаются удобным для чтения ЖК-дисплеем, на котором белым цветом отображается значение измеряемого параметра (PV).

Информация
Документация
Смотрите также

На 11-сегментном дисплее может отображаться буквенно-цифровая информация, что позволяет обеспечить удобство чтения показаний. При необходимости пользователь может переключать режимы работы устройства (режим таймера и режим счетчика). Благодаря компактной конструкции (глубина корпуса 64,5 мм) обеспечивается удобство монтажа устройства в условиях ограниченного пространства. Устройства данной серии доступны в исполнении с функцией выбора режима работы входа (вход PNP / беспотенциальный вход NPN), а также с универсальным входом напряжения.

Основные характеристики

ЖК-дисплей с удобным отображением значений измеряемых параметров (белый шрифт)
Тип входа: вход напряжения (PNP) / беспотенциальный вход (NPN) (выбирается в параметрах настройки) или универсальный вход напряжения
Время однократного выхода: от 0,01 до 99,99 секунд (с шагом 0,01 секунды)
Компактный размер (глубина 64,5 мм)

Особенности серии

Режим счетчика:

Диапазон коэффициента масштабирования: 0,00001-99999,9;
Ввод/вывод: 11 режимов;
Установка исходной точки отсчета;
Отображение общего значения счетчика: одновременно текущего и общего.

Режим таймера:

15 различных типов выхода;
Установка времени: 0,001 сек. – 99999,9 часа;
Настройка нулевого времени вывода.

Также к особенностям серии относится и малая глубина корпуса.

Модельный ряд приборов серии CX

Модельный ряд счетчиков импульсов Autonics CX включает модели, различающиеся габаритными размерами, типом выхода, напряжением питания.

Все модели серии имеют разрядность 999999 (6-разрядный).

Корпус	Модель	Выходы	Источник питания
48х48х70,5 мм	CX6S-1P2	1 настройка	24В AC, 50/60 Гц, 24…48В DC
	CX6S-2P2	2 настройки	24В AC, 50/60 Гц, 24…48В DC
	CX6S-1P4	1 настройка	100…240В AC
	CX6S-2P4	2 настройки	100…240В AC
72х72х70,5 мм	CX6M-1P2	1 настройка	24В AC, 50/60 Гц, 24…48В DC
	CX6M-2P2	2 настройки	24В AC, 50/60 Гц, 24…48В DC
	CX6M-1P4	1 настройка	100…240В AC
	CX6M-2P4	2 настройки	100…240В AC

Счетчики имеют функцию выбора режима работы входа (вход PNP / беспотенциальный вход NPN). Для заказа прибора, имеющего вход напряжения с широким диапазоном, написать в конце кода заказа "F".

Возможности применения таймеров/счетчиков импульсов Autonics CX

Основное направление применения в резательных станках с целью контроля количества и длины нарезаемых изделий.

Это востребовано в таких сферах промышленности как:

Станкостроительная;
Машиностроительная;
Сталелитейная;
Деревообрабатывающая и т.д.

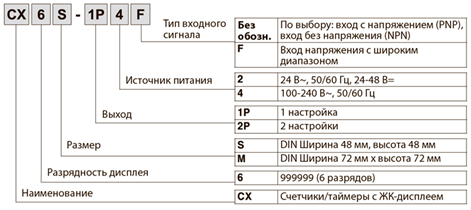

Код заказа
