Серия TS. Датчики температуры

Раздел:

Fotek

Термодатчики применяются для измерения температуры.

Информация
Документация
Смотрите также

По методу измерения делятся на два типа:
- термоэлектрические преобразователи (термопары), действие которых основано на измерении термоэлектродвижущей силы (термо-э. д. с.), развиваемой термопарой (спаем) из двух разнородных проводников;
- термосопротивления, использующие зависимость электрического сопротивления вещества от его температуры.
Термопара хромель-алюмель (ТХА) обладает наиболее близкой к прямой термоэлектрической характеристикой. Термоэлектроды изготовлены из сплавов на никелевой основе. Хромель (НХ9,5) содержит 9...10 %Сг; 0,6...1,2 % Со; алюмель (НМцАК) — 1,6...2.4 % Al, 0.85...1,5 Si, 1,8...2,7 % Mn. 0.6...1.2 % Со.

Алюмель светлее и слабо притягивается магнитом; этим он отличается от более темного в отожженном состоянии совершенно немагнитного хромеля.

Благодаря высокому содержанию никеля хромель и алюмель лучше других неблагородных металлов по стойкости к окислению.

Учитывая почти линейную зависимость термоЭДС термопары хромель — алюмель от температуры в диапазоне 0...1000°С, ее наиболее часто применяют в терморегуляторах.

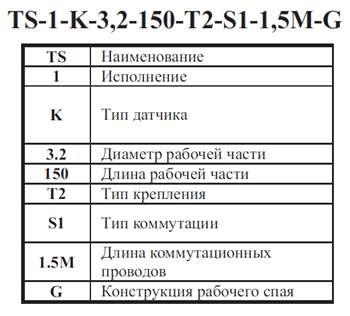

Пример обозначения датчика:

Особенности использования компенсационного провода.

При соединении с термоконтроллером, если, в вашем случае соединительный кабель имеет увеличенную длину, то, рекомендуется использование компенсационного провода. Данный провод выполняется из ПВХ или же тефлоновой изоляции – 0.32 х 8 или 0.65 х 2.

Возможные вариации исполнения защитного кожуха.

В случае необходимости, клиент, может заказать защитный кожух не стандартного типа, а защитный кожух, который в свою очередь будет изготовлен с заполнением внутренней своей части двуокисью азота – NO₂.
