Серия DRL Источники питания на DIN-рейку

Раздел:

Источники (блоки) питания

DRL — Новые источники питания с креплением на DIN-рейку. Также известны как серии LYTE и LYTE II.

Информация
Документация
Смотрите также

Источники питания DRL выпускаются на номинальное выходное напряжение 12В, 24В и 48В постоянного тока с номинальной мощностью 75/120/240/480 Вт.

Благодаря расширенному температурному диапазону от -30 ºС до +70 ºС и холодному старту от -40 ºС они подходят для применения в жёстких климатических условиях.

Большим достоинством источников питания данного типа является компактный дизайн и минимальное потребление мощности без нагрузки (не более 0,3 Вт).

Кроме того, имеют встроенную схему удержания постоянного тока на выходе при старте на емкостную и индуктивную нагрузку. Также, рассчитаны на широкий диапазон питающего однофазного напряжения 90-264 VAC 47-63 Гц.

Особенности:
- Надёжный монтаж на ДИН рейку и удобное подключение проводов
- Защита от перегрузки
- Защита от КЗ
- Защита от перенапряжения на выходе
- Тепловая защита
Основные особенности и преимущества серии LYTE II

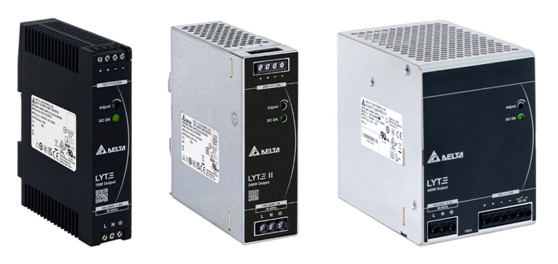

Модели DRL (фирменное название - LYTE II) представляют собой компактные источники питания с креплением на DIN-рейку от Delta Electronics - мирового лидера по производству импульсных источников питания.

Доступны модели с пластиковым или алюминиевым корпусом. Алюминиевый корпус не подвержен коррозии и гарантирует защиту от ударов и вибрации в соответствии со стандартом IEC 60068-2. Электронные платы источников питания данной серии имеют конформное защитное покрытие для защиты от пыли и химического загрязнения.

Спецификации:
- Входное напряжение: 1-фазовое, 90-264Vac
- Номинальное выходное напряжение 12/24/48 В постоянного тока
- Возможность подстройки выходного напряжения
- Номинальная мощность: 75, 120, 240 и 480 Вт
- Модели с выходным реле DC_OK
- Защита от перегрузки
- Защита от перенапряжения
- Тепловая защита
- Диапазон рабочих температур: -30 … +70 °C (от -20 °C для моделей в пластиковом корпусе) с возможностью холодного старата от -40 °C.
- КПД >86% и выше (в зависимости от модели)
- Поддержка режима резервирования с помощью модуля DRR (кроме моделей 12 В)
- MTBF более 700,000 часов
Модельный ряд:
- DRL-12V75W1AZ Блок питания 1ф. 85-264 VAC, Uвых = 12 В, Ток нагрузки макс = 6,25 А, 75Вт, в пластиковом корпусе
- DRL-12V120W1EN Блок питания 1ф. 90-264 VAC, Uвых = 12 В, Ток нагрузки макс = 10 А, 120Вт, в металлическом корпусе
- DRL-24V75W1AZ Блок питания 24 VDC, 3.125 A, 75 Вт, вход 1*220В, пластиковый корпус
- DRL-24V120W1EN Блок питания 1ф. 90-264 VAC, Uвых = 24 В, Ток нагрузки макс = 5 А, 120Вт, в металлическом корпусе
- DRL-24V240W1EN Блок питания 1ф. 90-264 VAC, Uвых = 24 В, Ток нагрузки макс = 10 А, 240Вт, в металлическом корпусе
- DRL-24V480W1AA Блок питания 1ф. 90-264 VAC, Uвых = 24 В, Ток нагрузки макс = 20 А, 480Вт, в металлическом корпусе
- DRL-48V240W1EN Блок питания 1ф. 90-264 VAC, Uвых = 48 В, Ток нагрузки макс = 5 А, 240Вт, в металлическом корпусе
Применение:

Применяются в промышленных и лабораторных цепях вторичного электропитания приборов и автоматики:
- Сборочное оборудование и операции
- Строительное оборудование
- Упаковочное и пищевое оборудование
- Станки
- Автомобильная промышленность
- Лабораторное и тестовое оборудования
- Проектирование с учётом экологических требований
- Строительная техника
- Автоматизация процессов
- Шкафы управления
- Системы сигнализации
Руководство по эксплуатации на DRL-480W/DRL-…V480W1EN… на DIN-рейку серии Lyte II
Руководство по эксплуатации на DRL-240W/DRL-…V240W1EN… на DIN-рейку серии Lyte II
Руководство по эксплуатации на DRL-75W/DRL-…V75W1AZ… на DIN-рейку серии Lyte
Руководство по эксплуатации на DRL-120W/DRL-…V120W1EN… на DIN-рейку серии Lyte II
