Серия DRP Вторичные источники питания с креплением на DIN-рейку

Раздел:

Источники (блоки) питания

• Информация
• Документация
• Смотрите также

•

  Временно недоступны для заказа. Предлагаемая замена — серия DRL.

  Основные особенности и преимущества серии CliQ и CliQII

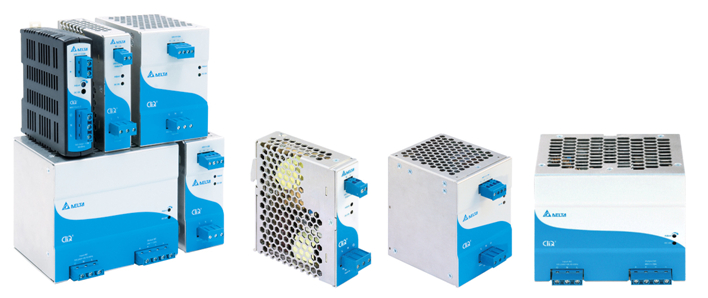

  Модели DRP серии CliQ и CliQII - это источники питания с креплением на DIN-рейку от мирового лидера по производству и разработке средств энергоснабжения - Delta Electronics Group.

  Компактный металлический корпус изготовлен из алюминия, не подвержен коррозии и гарантирует защиту от ударов и вибрации в соответствии со стандартом IEC 60068-2.

  Устройство работает в широком температурном диапазоне от -20°C до +80°C.

  DRP имеет универсальный адаптер переменного и постоянного тока с диапазоном входного напряжения от 85 В до 264 В переменного тока и от 120 В до 375 В постоянного тока. Однофазный блок питания включает в себя защиты по перенапряжению, перегрузке по току, перегреву и короткому замыканию.

  Модели DRP имеют встроенный Power Boost (усилитель мощности) обеспечивающий не менее 150% перегрузки в течение 3 секунд (в некоторых номиналах до 200%). Power Boost - это постоянно доступный резерв мощности, который позволяет надежно питать нагрузки с внезапными и короткими всплесками тока и обеспечивать запуск нагрузок с высоким пусковым током, что устраняет необходимость использовать более мощные и дорогие типоразмеры блоков питания.

  Еще одной важной особенностью является защитное покрытие электронных печатных плат, которое позволяет применять модели DRP в опасных зонах (ATEX Class I, Division 2), что подтверждается соответствующими сертификатами.

  Следует особо отметить, что Delta Electronics Group разработала идеальную методику нанесения защитного покрытия, которое надежно проникает везде, в том числе под установленные элементы, и предотвращает паразитные утечки тока. Покрытие сохраняет работоспособность электронных цепей, в первую очередь, путем предотвращения проникновения ионизирующих загрязняющих веществ, таких как соль, к узлам, где материал «обваливается» вокруг острых краев. Подобное покрытие позволяет использовать модели DRP в высоко агрессивных средах.

  Все источники питания этой модели имеют:

  • корректор коэффициента мощности
  • модуль стабилизации по высокому напряжению (для однофазных источников это 400В)
  • фильтр электромагнитной совместимости (EMI)
  • иные блоки (см. блок-схему) для стабилизации выходного напряжения и защит

  Основные характеристики:

  • Простой монтаж и подключение
  • Компактный, удобный в обращении корпус с креплением на DIN-рейку
  • Защита от перегрузки
  • Защита от перенапряжения
  • Тепловая защита
  • Срок эксплуатации не менее 10 лет
  • Возможность резервирования с внешним дополнительным диодом
  • Соответствие стандарту RoHS

  Спецификации:

  • номинальное выходное напряжение 12В, 24В и 48В постоянного тока
  • номинальная мощность от 15Вт до 480Вт
  • предназначены для эксплуатации при температуре воздуха от -20 ºС до +70 ºС
  • минимальное время задержки 20 мс
  • Перегрузка 150% в течение 3 секунд
  • КПД >89%
  • среднее время безотказной работы от 300,000 до 1,000,000 часов (в зависимости от модели)
  • сертификат взрывобезопасности ATEX Class I Div.2 (для серии CliQ 24V в алюминиевом корпусе (DRP024VxxxWxAA))

  Модельный ряд:

  • DRP048V240W1BN Блок питания 1х220В, Uвых = 48В, I нагрузки макс = 5 А, 240Вт, в металлическом корпусе
  • DRP-24V100W1NN Блок питания 1х220В, Uвых = 24В, I нагрузки макс = 3,8 А, 100Вт, в металлическом корпусе
  • DRP-24V120W2BN Uвх ном = 2 x 180-550В или 1х180-305В, Uвых = 24В, I нагрузки макс = 5 А, 120Вт, в металлическом корпусе, серия CliQ II
  • DRP-24V240W2BN Uвх ном = 2 x 180-550В или 1х180-305В, Uвых = 24В, I нагрузки макс = 10 А, 240Вт, в металлическом корпусе, серия CliQ II
  • DRP-24V48W1AZ Блок питания 1х220В, 48Вт (2,0А) пластиковый корпус
  • DRP012V015W1AY Uвх ном = 1х220В, Uвых = 12В, I нагрузки макс = 1,25 А, 15Вт, в пластиковом корпусе, II 3G ATEX 94/9/EC
  • DRP012V015W1AZ Блок питания 1х220В, 12В, 15Вт (1,25А) пластиковый корпус
  • DRP012V030W1AY Uвх ном = 1х220В, Uвых = 12В, I нагрузки макс = 2,5 А, 30Вт, в пластиковом корпусе, II 3G ATEX 94/9/EC
  • DRP012V030W1AZ Блок питания 1х220В, 12В, 30Вт (2,5А) пластиковый корпус
  • DRP012V060W1AA Блок питания 1х220В, 12В , 60Вт (5А) металлический корпус
  • DRP012V100W1AA Блок питания 1х220В, 12В, 100Вт (8,4А) металлический корпус
  • DRP024V048V1AZ Блок питания 1х220В, Uвых = 24В, I нагрузки макс = 2,0А, 48Вт, в пластиковом корпусе
  • DRP024V060W1AA Блок питания 1х220В, 60Вт (2,5А) металлический корпус
  • DRP024V060W1AZ Блок питания 1х220В, 60Вт (2,5А) пластиковый корпус
  • DRP024V060W1BN Блок питания 1х220В, Uвых = 24В, 60Вт, I нагр ном = 2,5А, в металлическом корпусе
  • DRP024V060W1NZ Блок питания 1х220В, Uвых = 24В, I нагрузки макс = 2,5 А, 60Вт, в пластиковом корпусе
  • DRP024V060W3BN Блок питания 3х380В, Uвых = 24В, I нагрузки макс = 2,5 А, 60Вт, в металлическом корпусе
  • DRP024V120W1AA Блок питания 1х220В, 120Вт (5А) металлический корпус
  • DRP024V120W1BN Блок питания 1х220В, Uвых = 24В, 120Вт, I нагр ном = 5,0А, в металлическом корпусе
  • DRP024V120W3BN Блок питания 3х380В, Uвых = 24В, I нагрузки макс = 5 А, 120Вт, в металлическом корпусе
  • DRP024V240W1AA Блок питания 1х220В, 240Вт (10А) металлический корпус
  • DRP024V240W1BN Блок питания 1х220В, Uвых = 24В, 240Вт, I нагр ном = 10А, в металлическом корпусе
  • DRP024V240W3BN Блок питания 3х380В, Uвых = 24В, I нагрузки макс = 10 А, 240Вт, в металлическом корпусе
  • DRP024V480W1AA Блок питания 1х220В, 480Вт (20А) металлический корпус
  • DRP024V480W1BN Блок питания 1х220В, Uвых = 24В, 480Вт, I нагр ном = 20А, в металлическом корпусе
  • DRP024V480W3BN Блок питания 3х380В, Uвых = 24В, I нагрузки макс = 20 А, 480Вт, в металлическом корпусе
  • DRP024V960W3BN Блок питания 3х380В, Uвых = 24В, I нагрузки макс = 40 А, 960Вт, в металлическом корпусе
  • DRP048V060W1BN Блок питания 1х220В, Uвых = 48В, I нагрузки макс = 1,25 А, 60Вт, в металлическом корпусе
  • DRP048V120W1BN Блок питания 1х220В, Uвых = 48В, I нагрузки макс = 2,5 А, 120Вт, в металлическом корпусе
  • DRP048V480W1BN Блок питания 1х220В, Uвых = 48В, I нагрузки макс = 10 А, 480Вт, в металлическом корпусе
  • DRV-24V120W1PN Uвх ном = 1х220В, I нагрузки макс = 5 А, 120Вт, в металлическом корпусе, буст до 7 сек, функ. APB, реле, LCD дисплей, защитное покрытие
  • DRV-24V240W1PN Uвх ном = 1х220В, I нагрузки макс = 10 А, 240Вт, в металлическом корпусе, буст до 7 сек, функ. APB, реле, LCD дисплей, защитное покрытие
  • DRV-24V480W1PN Uвх ном = 1х220В, I нагрузки макс = 20 А, 480Вт, в металлическом корпусе, буст до 7 сек, функ. APB, реле, LCD дисплей, защитное покрытие

  Применение:

  Применяются в промышленных и лабораторных цепях вторичного электропитания приборов и автоматики:

  • Сборка двигателей
  • Сборка различных устройств
  • Строительное оборудование
  • Упаковочное оборудование
  • Станки работы по дереву (например, гравирование или резьба)
  • Производство тканей
  • Автомобильная промышленность
  • Тестовые измерения
  • Проектирование с учётом экологических требований
  • Строительная техника
  • Автоматизация процессов
