БП60К Блоки питания для ПЛК и ответственных применений

Блок питания ОВЕН БП60К предназначен для питания стабилизированным напряжением 24 В свободно программируемых контроллеров ОВЕН ПЛК и модулей ввода/вывода с Ethernet ОВЕН Мх210.



  • Информация
  • Документация
  • Смотрите также
  • Компактное исполнение и широкий функционал позволяют эффективно применять его и совместно с другими приборами.

    Особенности и преимущества

    • Встроенное выходное реле для передачи состояния БП устройству верхнего уровня или сигнализации (DC OK).
    • Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
    • Регулировка выходного напряжения: ±8 %.
    • Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
    • Высокая стабильность выходного напряжения (допустимое отклонение менее 2 %).
    • Минимальный уровень пульсаций (менее 0,5 %).
    • Гарантированная защита блока питания и нагрузки (от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске).
    • Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).

    Технические характеристики

    Параметр Значение
    Выходные параметры Номинальное напряжение, В 24
    Номинальный ток, А 2,5
    Номинальная мощность, Вт 60
    Подстройка выходного напряжения, % ±8
    Допустимое отклонение напряжения, % ±2
    Нестабильность выходного напряжения от входного напряжения, % ±0,5
    Нестабильность выходного напряжения от выходного тока, % ±0,25
    Коэффициент температурной нестабильности, %/°С ±0,015
    Размах напряжения шума и пульсаций (межпиковое), мВ, не более 120
    Входные параметры Напряжение питания переменного тока, В 85…264
    Частота переменного тока, Гц 45…65
    Напряжение питания постоянного тока, В 110…370
    Номинальный ток потребления, не более, А 1,25
    Пусковой ток, не более, А 36
    КПД при номинальной нагрузке, %, не менее 85
    Защиты Тип защиты от перегрузки – ограничение выходного тока:
    - порог ограничения выходного тока, % от Iном
    104…116
    Тип защиты от перенапряжения – ограничение выходного напряжения:
    - порог ограничения выходного напряжения, % от Uном
    150
    Безопасность и ЭМС Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008 N2
    Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4 критерий качества А
    Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009 класс Б
    Степень защиты по ГОСТ 14254-96 IP20
    Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012 II
    Изоляция по ГОСТ 12.2.091-2012 усиленная
    Категория перенапряжения по ГОСТ Р 50571.19-2000 II
    Степень загрязнения по ГОСТ Р 50030.1-2000 2
    Электрическая прочность изоляции (вход-выход), В
    Электрическая прочность изоляции (вход-корпус), В
    Электрическая прочность изоляции (выход-реле), В
    3000
    3000
    2000
    Сопротивление изоляции (вход/выход/корпус) при 500 В, МОм 1000
    Окружающая среда Рабочий диапазон температур окружающей среды, °С -40…+70 *
    Температура хранения и транспортирования, °С -50…+80
    Прочее Срок эксплуатации, лет 10
    Срок гарантийного обслуживания, годы 2
    Средняя наработка на отказ, ч 50000
    Масса, кг, не более 0,5
    Возможность последовательного соединения Есть
    Возможность параллельного соединения Есть
    Тип автоматического выключателя 6 А, тип С или 10 А, тип B
    Характеристики дискретного выхода 2 А при переменном напряжении 250 В и cosj>0,4
    2 А при постоянном напряжении не более 24 В

    Примечание * — График зависимости выходной мощности от температуры окружающей среды приведен в разделе «Функциональные возможности».

    Функциональные возможности

    • Защита от перегрева (диапазон рабочих температур)
    • Защита по перегрузке типа «ограничение выходного тока»

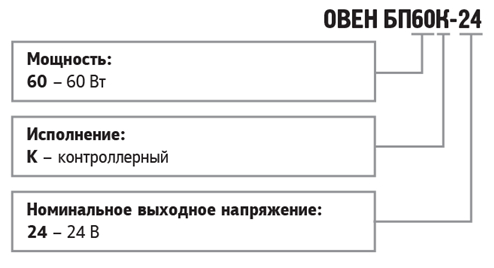

    Модификации

  • Технические характеристики

    Руководство по эксплуатации
