БП100К, БП120К Блоки питания для ПЛК и ответственных применений с интерфейсом Ethernet

Раздел:

Источники (блоки) питания

• Информация
• Документация
• Смотрите также

• Приборы являются частью Экосистемы-210 компании ОВЕН и рекомендуются для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода-вывода Мх210. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.

  Особенности и преимущества:

  • Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB).
  • Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost).
  • Защита от импульсного тока, перенапряжения, коротких замыканий.
  • Минимальный уровень пульсаций (менее 0,5 %).
  • Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов.
  • Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
  • Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).

  Технические характеристики:

  Наименование	Значение
  	БП100К-12	БП120К-24
  Выходные параметры
  Номинальное напряжение (Uном)	12 В	24 В
  Номинальный ток (Iном)	8,5 А	5 А
  Номинальная мощность (Pном)	100 Вт	120 Вт
  Диапазон подстройки выходного напряжения	11,5…14,5 В	22,5…29,5 В
  Допустимое отклонение напряжения, в том числе:
  нестабильность выходного напряжения от входного напряжения	± 0,5 %
  нестабильность выходного напряжения от выходного тока	± 0,25 %
  коэффициент температурной нестабильности	± 0,019 %/°С
  Размах напряжения шума и пульсаций (межпиковое), не более	120 мВ
  Время установления выходного напряжения, не более	2 с
  Входные параметры
  Напряжение питания переменного тока	90…264 В
  Частота переменного тока	47…63 Гц
  Напряжение питания постоянного тока	125…370 В
  Номинальный ток потребления, не более	1,65 А
  Пусковой ток, не более	30 А
  КПД при номинальной нагрузке, не менее	88 %	90 %
  Защиты
  Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	115…123% от Iном
  Безопасность и ЭМС
  Устойчивость к механическим воздействиям по ГОСТ Р 52931	N2
  Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3	Критерий качества А
  Уровень излучения радиопомех (помехоэмиссии) по ГОСТ 30804.6.4	Соответствует
  Степень защиты по ГОСТ 14254	IP20
  Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	II
  Категория перенапряжения по ГОСТ IEC 61204-7	II
  Степень загрязнения по ГОСТ Р 50030.1	2
  Электрическая прочность изоляции:
  вход-выход, вход-корпус, вход-порт Ethernet	3000 В
  выход-порт Ethernet	1000 В
  Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее	20 МОм
  Ethernet (заводская установка)
  IP-адрес	192.168.1.99
  Маска подсети	255.255.255.0
  IP-адрес шлюза	192.168.1.1
  USB
  Адрес устройства	1
  Протокол для подключения к Owen Configurator	Owen Auto Detection Protocol
  Окружающая среда
  Рабочий диапазон температур окружающей среды (Tокруж)	-40…+70 °С
  Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более	80 %
  Атмосферное давление	84...106,7 кПа
  Температура хранения и транспортирования	-40…+70 °С
  Прочее
  Срок эксплуатации	10 лет
  Срок гарантийного обслуживания	2 года
  Средняя наработка на отказ	70 000 ч
  Масса, не более	0,4 кг
  Тип автоматического выключателя	6 А, тип С или 10 А, тип B
  Характеристики дискретного выхода, электромагнитное реле	0,5 А =24 В

  Функциональные возможности:

  • Защита от перегрева (диапазон рабочих температур)
  • Защита по перегрузке типа «ограничение выходного тока»
  • КПД

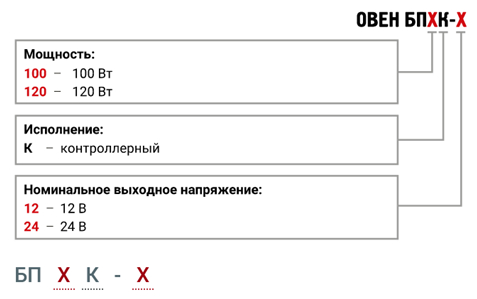

  Модификации:



• Технические характеристики


  Руководство по эксплуатации на БП100К-12
  Руководство по эксплуатации на БП120К-24
