БП15Б, БП30Б, БП60Б Блоки питания для промышленной автоматики

Раздел:

Промышленные блоки питания ОВЕН БП15Б, БП30Б, БП60Б предназначены для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств – релейной автоматики, контроллеров и т. п.

Информация
Документация
Смотрите также

Максимальная выходная мощность: 15, 30 и 60 Вт. Каждый блок питания имеет модификации 8-ми номиналов выходного напряжения: 5, 9, 12, 15, 24, 36, 48 и 60 В.

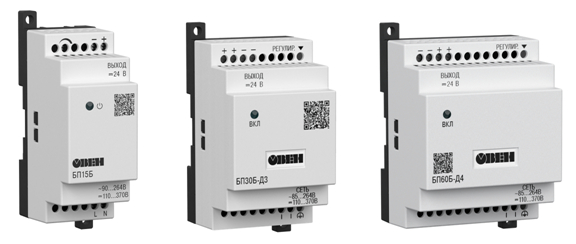

Блоки питания БП15Б, БП30Б, БП60Б выпускаются в пластиковых корпусах с креплением на DIN-рейку.

Применяются для построения систем электропитания различной сложности, в том числе распределенных.

Основные функции:

Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
Уверенный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.п.).
Защита от перенапряжения и импульсных помех на входе.
Защита от перегрузки, короткого замыкания и перегрева.
Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
Индикация о наличии напряжения на выходе.

Технические характеристики:

Параметр	Значение
Входное напряжение:
– переменного тока	85...264 В
– постоянного тока	110...370 В
Частота входного переменного напряжения	47...63 Гц
Коррекция выходного напряжения	22...26 В
Нестабильность выходного напряжения при изменении напряжения питания	±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1I_max доI_max	±0,25 %
Электрическая прочность изоляции:
- вход – выход (действующее значение)	3 кВ
- вход – корпус (действующее значение)	1,5 кВ
Коэффициент полезного действия	Не менее 85 %
Степень защиты корпуса (со стороны передней панели)	IP20

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха	–20...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80%

Электрические характеристики

Модификация прибора	Мощность, Вт	Выходное напряжение, В	Макс. выходной ток, А	Амплитуда пульсации выходного напряжения, мВ
БП15Б-Д2-5	15	5	2,00	40
БП15Б-Д2-9		9	1,35	60
БП15Б-Д2-12		12	1,20	80
БП15Б-Д2-15		15	1,00	100
БП15Б-Д2-24		24	0,63	120
БП15Б-Д2-36		36	0,41	150
БП15Б-Д2-48		48	0,31	150
БП15Б-Д2-60		60	0,25	150
БП30Б-Д3-5	30	5	4,00	60
БП30Б-Д3-9		9	2,70	80
БП30Б-Д3-12		12	2,40	100
БП30Б-Д3-15		15	2,00	120
БП30Б-Д3-24		24	1,25	120
БП30Б-Д3-36		36	0,83	150
БП30Б-Д3-48		48	0,63	150
БП30Б-Д3-60		60	0,50	150
БП60Б-Д4-5	60	5	8,00	80
БП60Б-Д4-9		9	5,40	80
БП60Б-Д4-12		12	4,50	100
БП60Б-Д4-15		15	4,00	120
БП60Б-Д4-24		24	2,50	120
БП60Б-Д4-36		36	1,67	150
БП60Б-Д4-48		48	1,25	150
БП60Б-Д4-60		60	1,00	150

Функциональные возможности:

Защита по перегрузке типа «ограничение выходного тока»
Защита от короткого замыкания
При возникновении короткого замыкания блоки питания ОВЕН БП15Б, БП30Б, БП60Б уходят в режим «отсечки» до восстановления.
Защита от перегрева
При перегреве блоки питания ОВЕН БП15Б, БП30Б, БП60Б уходят в режим «отсечки».

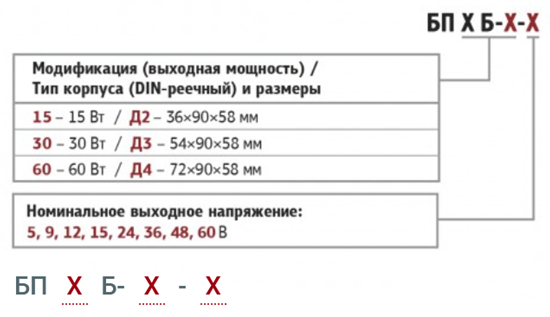

Модификации:
