Рельсовые направляющие SBC

Рельсовые направляющие серии SBI

В июне 2009 года компания SBC, один из ведущих производителей рельсовых направляющих качения, приступила к выпуску направляющих новой серии SBI. На данный момент, направляющие новой серии производятся 15, 20, 25, 30,35,45,55, 65 –ого типоразмеров.



  • Информация
  • Документация
  • Смотрите также
  • Направляющие новой серии обладают рядом преимуществ по сравнению со стандартной серией SBG/ SBS и аналогичными продуктами.

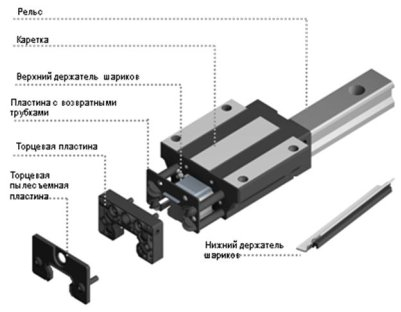

    В конструкции направляющих серии SBI произошли серьезные изменения:

    1. Торцевая пылесъемная пластина имеет новую двойную структуру, позволяющую повысить защиту от попадания пыли и инородных частиц.
    2. Торцевая пластина изготовлена из нового пластика, имеющего высокую жесткость. Пластина теперь может выдерживать большие ударные нагрузки без повреждений.
    3. Держатели шариков защелкиваются в корпус, что позволяет обеспечивать внутреннее самовыравнивание и равномерное распределение нагрузки между шариками. Верхняя и нижняя пластины держателей работают в паре и обеспечивают наилучшее удержание шариков в канале.
    4. Пластина и возвратные трубки выполнены как одно целое. За счет этого шарики лучше движутся по возвратным каналам, распространение смазки осуществляется эффективнее, уменьшаются потери смазки.
    5. Каретка имеет очень жесткую структуру, увеличен радиус циркуляции шариков для более плавного хода. За счет увеличенной длины каретка имеет большую нагрузочную способность.
    6. Рельс SBI имеет более низкий профиль и шире базу. Подобная форма позволяет уменьшить расходы на производство и повысить линейную точность.

    Преимущества серии SBI по сравнению с серией SBG/SBS

    1. Нагрузочная способность больше на 40%. Это достигается за счет увеличения длины каретки, т.е. большого количества шариков, находящихся в контакте с рельсом. При этом общая длина каретки увеличилась незначительно (на 20%).
      Нагрузочные способности
        SBG15 SBI15 SBG20 SBI20 SBG25 SBI25
      C 8.3 кН 14.1 кН 14.2 кН 22.2 кН 20.9 кН 31.5 кН
      Co 13.4 кН 24.1 кН 25 кН 38.2 кН 39.2 кН 52.1 кН

      Длина кареток
      L1 SBG SBI
      15SL 38.8 мм 45.2 мм
      20SL 50.8 мм 56.8 мм
      25SL 59.5 мм 70 мм
    2. Ниже шум при работе даже при преднатяге K2, K3.

      Скорость перемещения кареток
      Скорость SBG 25 SBI 25
      низкая 50.6 дБ 47.8 дБ
      средняя 57.8 дБ 52.9 дБ
      высокая 62.8 дБ 55.2 дБ
    3. Выше скорость перемещения, плавность хода. Максимальная скорость перемещения – 5 м/с.

    Таким образом, направляющие новой серии SBI по сравнению со стандартными сериями SBG/SBS и аналогичными продуктами имеют следующие преимущества: больше нагрузочную способность, скорость перемещения, плавность хода, меньший уровень шума.

    Каретки новой серии SBI имеют такие же монтажные размеры (кроме длины), как и у серии SBG и унаследовали ее преимущества по сравнению с аналогичными продуктами.

    Каретки по ширине имеют 2 основных конфигурации: а) увеличенной ширины, с фланцем, с креплением на узел станка снизу (со стороны основания рельса) и б) обычной ширины, без фланца, с креплением на узел станка на расположенные сверху резьбовые отверстия. По длине каретки также имеют два исполнения – обычной и увеличенной длины.

    Внешний вид направляющих с каретками с фланцем серии SBI-FL (SBI-FLL, SBI-FLS)

    Внешний вид направляющих SBI-FL, SBI-FLL и SBI-FLS производства SBC

    Буква F в артикульном номере данных направляющих означает наличие на каретке фланца, буквы LL – увеличенную длину и нагрузочную способность каретки.

    Внешний вид направляющих с каретками без фланца серии SBI-SL (SBI-SLL, SBI-SLS)

    Внешний вид направляющих SBI-SL, SBI-SLL и SBI-SLS производства SBC

    Буква S перед L (или LL) означает комплектацию системы кареткой стандартной ширины без фланца.

    Серии SBI-FV и SBI-SV являются сверхкомпактными рельсовыми направляющими качения и имеют уменьшенную высоту и длину каретки (FV – с фланцем, SV – без фланца).

    Внешний вид направляющих серии SBI-FV

    Внешний вид направляющих серии SBS- SV

    Все перечисленные типы направляющих при одинаковом основном размере имеют одинаковую форму и размеры поперечного сечения рельса и 45-градусное расположение дорожек качения.

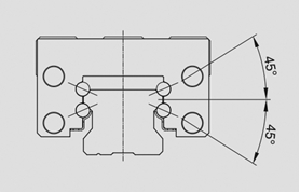

    Расположение дорожек качения на рельсе под углом в 45 градусов

    Базовым размером направляющих SBC служит ширина W1 основания рельса. Например, серии SBI-FL (FLL) и SBI-SL (SLL) изготавливаются в 8 типоразмерах от 15 до 65 (ширина рельсов соответственно от 15 до 63 мм). Рельсы могут поставляться длиной до 4 метров, также предусмотрена возможность их стыковки при монтаже (Для обеспечения возможности стыковки, требуется указать данную информацию при заказе.

    Такое исполнение доступно только под заказ, места стыковки будут иметь соответствующее обозначение).

    Предусмотрена возможность крепления рельсов, как сверху (со стороны размещения каретки), так и снизу (со стороны станины). По заказу рельсы могут поставляться с антикоррозийным покрытием Raydent.

    Направляющие могут устанавливаться как на горизонтально, так и на вертикально перемещающихся узлах, с размещением кареток, как на неподвижных, так и на подвижных частях станка.

    Диапазон размеров и нагрузочных характеристик профильных рельсовых направляющих фирмы SBC охватывает потребности, как производителей высокоточного оборудования (медицинской техники, научного и лабораторного оборудования, измерительных приборов и аппаратуры) так и основной массы производителей машин и механизмов для большинства отраслей машиностроения.

    Модельный ряд Рельсовых направляющих SBI:

    • Профильные рельсовые направляющие серии SBI
    • Профильные рельсовые направляющие фланцевый тип SBI-FL/FLL/FLS
    • Профильные рельсовые линейные направляющие фланцевый тип SBI-FL
    • Профильные рельсовые линейные направляющие фланцевый тип SBI-FLL
    • Профильные рельсовые линейные направляющие фланцевый тип SBI-FLS
    • Профильные рельсовые линейные направляющие стандартный тип SBI-SL/SLL/SLS
    • Профильные рельсовые линейные направляющие стандартный тип SBI-SL
    • Профильные рельсовые линейные направляющие стандартный тип SBI-SLL
    • Профильные рельсовые линейные направляющие стандартный тип SBI-SLS
    • Профильные рельсовые направляющие низкопрофильный тип SBI-HL/HLL/HLS
    • Профильные рельсовые линейные направляющие низкопрофильный тип SBI-HL
    • Профильные рельсовые линейные направляющие низкопрофильный тип SBI-HLL
    • Профильные рельсовые линейные направляющие низкопрофильный тип SBI-HLS
    • Профильные рельсовые линейные направляющие компактный тип SBI-CL/CLL/CLS
    • Профильные рельсовые линейные направляющие компактный тип SBI-CL
    • Профильные рельсовые линейные направляющие компактный тип SBI-CLL
    • Профильные рельсовые линейные направляющие компактный тип SBI-CLS
    • Профильные рельсовые линейные направляющие короткий фланцевый тип SBI-FV
    • Профильные рельсовые линейные направляющие короткий компактный тип SBI-SV

    Подробную информацию по конкретной модели Вы можете запросить у наших инженеров.
