Манометры с электроконтактной приставкой Тип ТМ (ТВ, ТМВ), серия 10

Раздел:

Манометры «РОСМА»

• Информация
• Документация
• Смотрите также

•

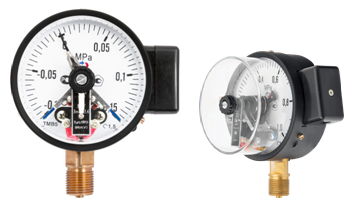

  Электроконтактная группа манометра снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

  В ассортименте представлены электроконтактные манометры (ЭКМ) с одноконтактной и двухконтактной электрической схемой в шести исполнениях по ГОСТ 2405–88.

  В ЭКМ производства ЗАО «РОСМА» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительным преимуществом приборов с магнитным поджатием контактов является надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в манометрах с гидрозаполнением.

  Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

  Манометры ТМ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМ-510.05	100	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G½ / М20×1,5	радиальное
  			0…16 / 25 / 40 / 60
  			0…100
  ТМ-610.05	150		0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 2,5 / 4 / 6 / 10	G½ / М20×1,5	радиальное
  			0…16 / 25 / 40 / 60
  			0…100

  Исполнение — I-VI

  Вакуумметры ТВ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТВ-510.05	100	1,5	−0,1…0	G½ / М20×1,5	радиальное
  ТВ-610.05	150

  Мановакуумметры ТМВ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМВ-510.05	100	1,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G½ / М20×1,5	радиальное
  ТМВ-610.05	150

  Карта заказа

  Тип	манометр	ТМ
  	вакуумметр	ТВ
  	мановакуумметр	ТМВ
  Диаметр корпуса, мм	100	5
  	150	6
  Материал корпуса	сталь	1
  Материал штуцера и чувствительного элемента	медный сплав	0
  Присоединение (расположение штуцера)	радиальное	Р
  	радиальное с задним фланцем	РКТ
  Гидрозаполнение	нет	0
  Электроконтактная приставка	Исполнение I	1
  	Исполнение II	2
  	Исполнение III	3
  	Исполнение IV	4
  	Исполнение V	5
  	Исполнение VI	6
  Диапазон показаний давлений, МПа	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
  	ТВ	−0,1…0
  	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
  Резьба присоединения		G½ / М20×1,5
  Класс точности		1,5

  Пример обозначения:
  ТМ − 5 1 0 Р. 05 (0−1 МПа) G½. 1,5
