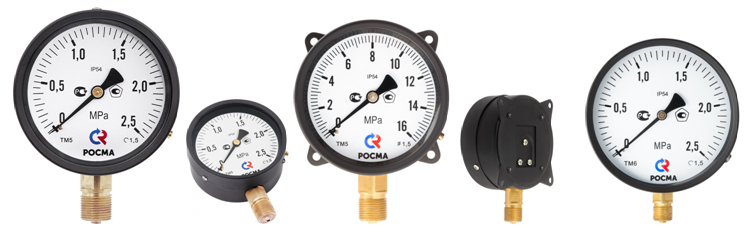

Манометры с повышенной пылевлагозащищенностью Тип ТМ (ТВ, ТМВ), серия 10, IP54

Раздел:

Манометры «РОСМА»

• Информация
• Документация
• Смотрите также

•

  Преимуществами данного исполнения являются повышенная износостойкость механизма, улучшенная защита от внешних воздействий (IP54), встроенный демпфер.

  Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

  Манометры ТМ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМ-510 IP54	100	1,0** /1,5	0…0,06	М20×1,5	радиальное
  			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1/ 1,6/ 2,5 / 4/ 6 / 10
  			0…16/ 25/ 40 / 60
  			0…100
  ТМ-610 IP54	150 / 160*	1,0** /1,5	0…0,06	М20×1,5	радиальное
  			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 /10
  			0…16/ 25/ 40 / 60
  			0…100

  Вакуумметры ТВ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТВ-510 IP54	100	1,0** / 1,5	−0,1…0	М20×1,5	радиальное
  ТВ-610 IP54	150 / 160*

  Мановакуумметры ТМВ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМВ-510 IP54	100	1,0** / 1,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М20×1,5	радиальное
  ТМВ-610 IP54	150 / 160*

  Карта заказа

  Тип	манометр	ТМ
  	вакуумметр	ТВ
  	мановакуумметр	ТМВ
  Диаметр корпуса, мм	100	5
  	150, 160	6
  Материал корпуса	сталь	1
  Материал штуцера и чувствительногоэлемента	медный сплав, сталь	0
  Присоединение (расположение штуцера)	радиальное	Р
  	радиальное с переднимфланцем	РКП
  	радиальное сзадним фланцем	РКТ
  Гидрозаполнение	нет	0
  Электроконтактная приставка	нет	0
  Диапазон показаний давлений, МПа	ТМ	0…0,06 /0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
  	ТВ	−0,1…0
  	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
  Резьба присоединения		М20×1,5
  Класс точности		1,5
  Степень защиты		IP54

  Пример обозначения:
  ТМ − 5 1 0 Р.00 (0−2,5 МПа) М20×1,5. 1,5 IP54
