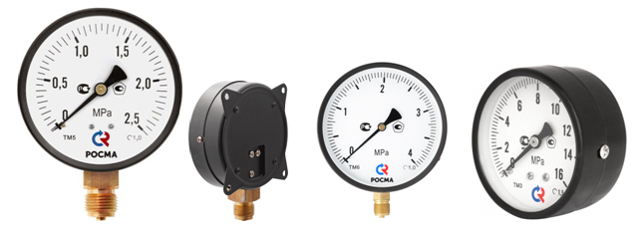

Манометры с повышенным классом точности Тип ТМ (ТВ, ТМВ), серия 10

Раздел:

Манометры «РОСМА»

• Информация
• Документация
• Смотрите также

•

  Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

  Манометры ТМ серии 10

  Тип	Диаметр корпуса	Класс точности	Степень защиты	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМ-310	63	1,5	IP40**	0…0,1 / 0,16 /0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6/10	G¼ /М12×1,5	радиальное
  						осевое
  				0…16 / 25 / 40 /60		радиальное
  						осевое
  ТМ-510	100	1,0	IP40**	0…0,1 / 0,16 /0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6/ 10	М20×1,5	радиальное
  				0…16 / 25 / 40 / 60
  ТМ-610	150 / 160*	1,0	IP40**	0…0,1 / 0,16 /0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 /6 / 10	М20×1,5	радиальное
  				0…16 / 25 / 40 / 60

  Вакуумметры ТВ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТВ-310	63	1,5	−0,1…0	G¼ /М12×1,5	радиальное
  					осевое
  ТВ-510	100	1,0		M20×1,5	радиальное
  ТВ-610	150 / 160*	1,0		M20×1,5	радиальное

  Мановакуумметры ТМВ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМВ-310	63	1,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 /2,4	G¼ /М12×1,5	радиальное
  					осевое
  ТМВ-510	100	1,0		М20×1,5	радиальное
  ТМВ-610	150 / 160*	1,0		М20×1,5	радиальное

  * — под заказ
  * — IP54, +10% к стоимости прибора, под заказ.

  Карта заказа

  Тип	манометр	ТМ
  	вакуумметр	ТВ
  	мановакуумметр	ТМВ
  Диаметр корпуса, мм	63	3
  	100	5
  	150, 160	6
  Материал корпуса	сталь	1
  Материал штуцера ичувствительногоэлемента	медный сплав	0
  Присоединение (расположение штуцера)	радиальное	Р
  	осевое	Т
  	радиальное с переднимфланцем	РКП
  	радиальное сзадним фланцем	РКТ
  Гидрозаполнение	нет	0
  Электроконтактная приставка	нет	0
  Диапазон показаний давлений, МПа	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
  	ТВ	−0,1…0
  	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
  Резьба присоединения	Ø100, 150, 160	М20×1,5
  	Ø63	G¼/М12×1,5
  Класс точности	Ø100, 150, 160	1,0
  	Ø63	1,5
  Степень защиты	IP40	-
  	IP54	IP54

  Пример обозначения:
  ТМ − 5 1 0 Р.00 (0−2,5 МПа) М20×1,5. 1,0
