Манометры сварочные, тип ТМ, серия 10

Раздел:

Тип ТМ, серия 10. Сварочный (газовый) манометр применяется для измерения давления в жидких и газообразных, не вязких, и не кристаллизирующихся измеряемых средах. При этом среда должна быть неагрессивна к медным сплавам, а максимальная температура не превышать 120 °C.

Информация
Документация
Смотрите также

Сварочные манометры производятся с диаметром корпуса 50 мм и обладают классом точности 2,5. Корпус манометра для редуктора выполнен из стали и имеет своё цветовое кодирование в зависимости от назначения прибора. В некоторых случаях комплектуется защитным резиновым кожухом (кислородный манометр — голубой, ацетиленовый — серый, пропановый — красный и черный цвет для других газов). Приборы изготавливаются только с радиальным расположением штуцера и имеют различный диапазон показаний давлений в зависимости от измеряемой среды.

Область применения: применяются в баллонных редукторах и регуляторах.

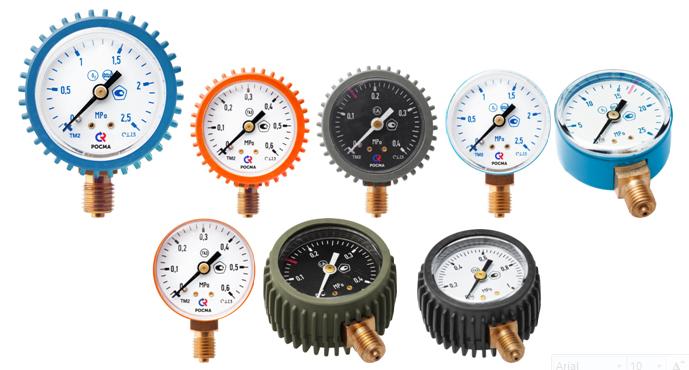

Сварочные манометры могут комплектоваться защитным резиновым кожухом.

Измеряемая среда	Диапазон показаний, МПа	Цвет корпуса	Цвет циферблата	Цвет шкалы	Обозначения на циферблате
Кислород	0…0,1 / 1 / 2,5 / 16 / 25 / 40	Голубой	Белый	Голубой	O₂ маслоопасно
Ацетилен	0…0,4 / 4	Серый	Черный	Белый	C₂H₂
Пропан	0…0,6	Красный	Белый	Черный	С₃Н₈
Другие газы	0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40	Черный	Белый	Черный	газ

Манометры ТМ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-210	50	2,5	О₂ (кислород) — 0…0,1 / 1 / 2,5 / 16 / 25 / 40	М12×1,5	радиальное
			С₂Н₂ (ацетилен) — 0…0,4 / 4
			С₃Н₈ (пропан) — 0…0,6
			другие газы — 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40

Карта заказа

Тип	манометр	ТМ
Диаметр корпуса, мм	50	2
Материал корпуса	сталь, цветовое кодирование (см. таблицу 1)	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	кислород	0…0,1 / 1 / 2,5 / 16 / 25 / 40
	ацетилен	0…0,4 / 4
	пропан	0…0,6
	другие газы	0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40
Резьба присоединения		М12×1,5
Класс точности		2,5
Измеряемая среда	кислород	O₂
	ацетилен	C₂H₂
	пропан	C₃H₈

Пример обозначения:
ТМ – 2 1 0 Р.00 (0–2,5 МПа) M12×1,5. 2,5 О₂
