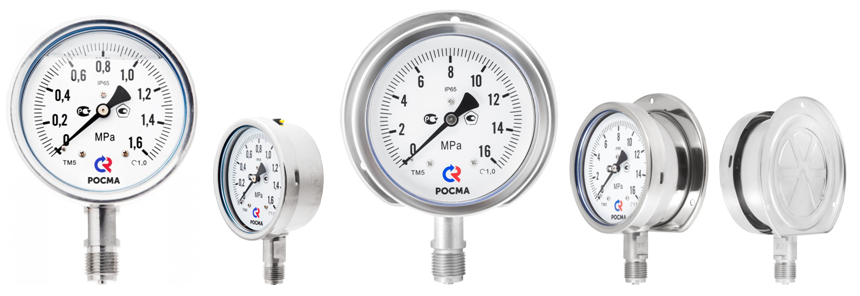

Манометры промышленные коррозионностойкие виброустойчивые Тип ТМ (ТВ, ТМВ), серия 21

Раздел:

Манометры «РОСМА»

• Информация
• Документация
• Смотрите также

•

  Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.

  Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65. Может использоваться в сборе с разделителем сред.

  При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

  Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.

  Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

  Характеристики:

  Диаметр корпуса, мм
  40, 50, 63, 100, 150, 160*
  * — под заказ

  Класс точности

  Ø100, 150, 160	1,0
  Ø63	1,5
  Ø40, 50	2,5

  Диапазон показаний давлений, МПа

  ТМ	Ø40, 50	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40
  	Ø63	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 /100
  	Ø100, 150, 160	0…0,06** / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
  ТВ	Ø63,100, 150, 160	−0,1…0
  ТМВ	Ø63	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
  	Ø100, 150, 160	−0,1…0,06/0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

  ** — только для радиальных

  Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы Диапазон рабочих температур, °C Окружающая среда: −60…+60 (без заполнения) −20…+60 (с заполнением глицерином ПК-94) −60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: −60…+200 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −60…+150 (с заполнением силиконом ПМС-50) Корпус IP65, нержавеющая сталь 08Х17Н13М2 Опция: IP67 (Ø100, 150, 160) Кольцо Нержавеющая сталь 08Х17Н13М2 Ø100, 150, 160 — байонетное Ø40, 50, 63 — завальцованное Ø63 — байонетное (опция) Штуцер, чувствительный элемент, трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2 Циферблат Алюминий, шкала черная на белом фоне Стекло Органическое

  Опционально: минеральное многослойное безопасное — триплекс (Ø 100, 150, 160) Корректор нуля Опция: на стрелке (Ø 100, 150, 160) Присоединение Радиальное — Ø40, 50, 63, 100, 150, 160 Осевое — Ø40, 50, 63; Эксцентрическое — Ø100, 150, 160 Резьба присоединения**** Ø100, 150, 160 G½, M20×1,5 Ø63 G¼, M12×1,5 Ø50 G¼, M12×1,5 Ø40 G⅛, M10×1 **** — под заказ другие резьбы. Межповерочный интервал 2 года Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

  Манометры ТМ серии 21

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМ-121	40	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6/ 10	G⅛ /М10×1	радиальное
  					осевое
  			0…16 / 25 /40	G⅛ /М10×1	радиальное
  					осевое
  ТМ-221	50	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 /2,5 / 4 / 6/10	G¼ /М12×1,5	радиальное
  					осевое
  			0…16 / 25 /40	G¼ /М12×1,5	радиальное
  					осевое
  ТМ-321	63	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное
  					осевое
  					радиальное байонет
  					осевое байонет
  			0…16/ 25/ 40/ 60		радиальное
  					осевое
  					радиальное байонет
  					осевое байонет
  			0…100		радиальное байонет
  					радиальное
  ТМ-521	100	1	0…0,06	G½ /М20×1,5	радиальное
  			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 /6 / 10		радиальное
  					эксцентрическое
  			0…16/ 25/ 40/ 60		радиальное
  					эксцентрическое
  			0…100		радиальное
  					эксцентрическое
  ТМ-621	150 / 160*	1	0…0,06	G½ /М20×1,5	радиальное
  			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 /6 / 10		радиальное
  					эксцентрическое
  			0…16/ 25/ 40/ 60		радиальное
  					эксцентрическое
  			0…100		радиальное
  					эксцентрическое

  Вакуумметры ТВ серии 21

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТВ-121	40	2,5	−0,1…0	G⅛ / М10×1	осевое
  ТВ-321	63	1,5		G¼ / М12×1,5	радиальное
  					осевое
  					радиальное байонет
  					осевоебайонет
  ТВ-521	100	1		G½ /М20×1,5	радиальное
  					эксцентрическое
  ТВ-621	150 / 160*	1			радиальное
  					эксцентрическое

  Мановакуумметры ТМВ серии 21

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Подключение
  				Резьба	Штуцер
  ТМВ-321	63	1,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G¼ / М12×1,5	радиальное
  					осевое
  					радиальное байонет
  					осевое байонет
  ТМВ-521	100	1	−0,1…0,06/0,15 / 0,3 / 0,5 / 0,9 / 1,5 /2,4	G½ / М20×1,5	радиальное
  					эксцентрическое
  ТМВ-621	150 / 160*	1			радиальное
  					эксцентрическое

  * — под заказ

  Карта заказа

  Тип	манометр	ТМ
  	вакуумметр	ТВ
  	мановакуумметр	ТМВ
  Диаметр корпуса, мм	40	1
  	50	2
  	63	3
  	100	5
  	150, 160	6
  Материал корпуса	нержавеющая сталь	2
  Материал штуцера и чувствительного элемента	нержавеющая сталь	1
  Присоединение (расположение штуцера)	радиальное	Р
  	радиальное со скобой	РС
  	радиальное с задним фланцем	РКТ
  	осевое	Т
  	осевое со скобой	ТС
  	осевое с передним фланцем	ТКП
  	осевое с задним фланцем	ТКТ
  	эксцентрическое	ТЭ
  	эксцентрическое со скобой	ТЭС
  	эксцентрическое с передним фланцем	ТЭКП
  	эксцентрическое с задним фланцем	ТЭКТ
  Гидрозаполнение	нет	0
  	глицерин	1
  	силикон	2
  Электроконтактная приставка	нет	0
  Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
  	ТВ	−0,1…0
  	ТМВ	−0,1…0,06 /0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
  Резьба присоединения	Ø100, 150, 160	G½; М20×1,5
  	Ø63	G¼; М12×1,5
  	Ø50	G¼; М12×1,5
  	Ø40	G⅛; М10×1
  Класс точности	Ø100, 150, 160	1
  	Ø63	1,5
  	Ø40, 50	2,5
  Опция	Ø63	−
  		Байонет

  Пример обозначения:
  ТМ − 5 2 1 Р.10 (0−1,6 МПа) G½. 1,0
