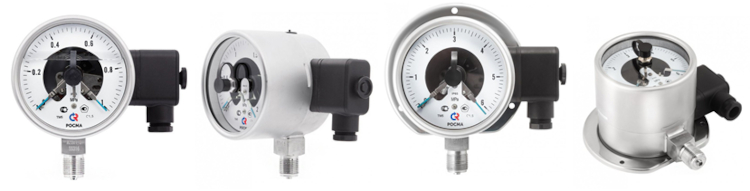

Манометры коррозионностойкие виброустойчивые с электроконтактной приставкой Тип ТМ (ТВ, ТМВ), серия 21

Раздел:

Манометры «РОСМА»

• Информация
• Документация
• Смотрите также

•

  Оснащены электроконтактной приставкой для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления.

  Электроконтактная группа оснащена указателями для индикации уставок, настройка которых осуществляется с помощью специального ключа, поставляемого в комплекте с прибором.

  При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.

  Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

  Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

  Манометры ТМ серии 21

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМ-521.05	100	1,5	0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	М20×1,5	радиальное
  			0…16/ 25/ 40/ 60
  			0…100*
  ТМ-621.05	150	1,5	0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10
  			0…16 / 25 / 40 / 60
  			0…100*

  Исполнение I - VI
  * — под заказ, только исполнение I, II, V

  Вакуумметры ТВ серии 21

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТВ-521.05	100	1,5	−0,1…0	М20×1,5	радиальное
  ТВ-621.05	150

  Только исполнение I, II, V

  Мановакуумметры ТМВ серии 21

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМВ-521.05	100	1,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М20х1,5	радиальное
  ТМВ-621.05	150

  Только исполнение I, II, V

  Карта заказа

  Тип	манометр	ТМ
  	вакууметр	ТВ
  	мановакуумметр	ТМВ
  Диаметр корпуса, мм	100	5
  	150	6
  Материал корпуса	нержавеющая сталь	2
  Материал штуцера и чувствительного элемента	нержавеющая сталь	1
  Присоединение (расположение штуцера)	радиальное	Р
  	радиальное с задним фланцем	РКТ
  Гидрозаполнение	нет	0
  	силикон	2
  Электроконтактная приставка	ИсполнениеI	1
  	Исполнение II	2
  	Исполнение III	3
  	Исполнение IV	4
  	Исполнение V	5
  	Исполнение VI	6
  Диапазон показаний, МПа	ТМ	0…0,1 / 0,16 / 0,25 /0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
  	ТВ	−0,1…0
  	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
  Резьба присоединения		М20×1,5
  Класс точности		1,5

  Пример обозначения:
  ТМ − 5 2 1 Р. 05 (0−1 МПа) М20×1,5. 1,5

• Технические характеристики
