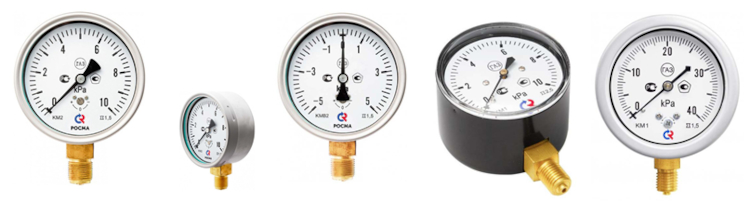

Манометры для измерения низких давлений газов Тип КМ (КМВ)

Раздел:

Манометры «РОСМА»

• Информация
• Документация
• Смотрите также

•

  Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора.

  Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование.

  Манометры КМ

  Тип	Диаметр корпуса	Класс точности	Исполнение	Диапазон показаний давлений, кПа	Резьба присоединения	Присоединение (расположение штуцера)
  КМ-11	63	2,5	IP40	0…6 / 10 / 16 / 25 / 40 / 60	М12×1,5	радиальное
  						осевое
  КМ-12	63	1,5	IP54	0…6 / 10 / 16 / 25 / 40 / 60	М12×1,5	радиальное
  						осевое
  КМ-22	100	1,5	IP40*	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60	G½ / М20×1,5	радиальное
  КМ-22	100	1,5	IP54	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 /60	G½ / М20×1,5	радиальное
  КМ-31	150	1,5	IP40*	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60	G½ / М20×1,5	радиальное

  * — IP54, +10% к стоимости прибора, под заказ

  Мановакуумметры КМВ

  Тип	Диаметр корпуса	Класс точности	Исполнение	Диапазон показаний давлений, кПа	Резьба присоединения	Присоединение (расположение штуцера)
  КМВ-22	100	1,5	IP40*	−1…1,5 /−1…3 /−0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5	G½ /М20×1,5	радиальное
  КМВ-22 с симметр. шкалами

  * — исполнение IP54, +10% к стоимости прибора

  Карта заказа

  Тип	манометр	КМ
  	мановакуумметр	КМВ
  Диаметр корпуса	63 мм	1
  	100 мм	2
  	150 мм	3
  Материал корпуса	сталь	1
  	нержавеющая сталь	2
  Присоединение (расположение штуцера)	радиальное	Р
  	осевое	Т
  Диапазон показаний давлений, кПа	КМ	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
  	КМВ	−1…1,5 / −1…3 −0,8…0,8/ −1,25…1,25/ −5…5/ −8…8/ −12,5…12,5
  Резьба присоединения	100, 150 мм	G½; М20×1,5
  	63 мм	М12×1,5
  Класс точности	100, 150 мм	1,5
  	63 мм	1,5 /2,5
  Степень защиты	IP40	-
  	IP54	IP54

  Пример обозначения:
  КМ − 22Р. (0−10 кПа) G½. 1,5

• Технические характеристики
