Тип ТМТБ Термоманометры

Раздел:

Тип ТМТБ. Термоманометр — комбинированный прибор, предназначенный для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах теплоснабжения и водоснабжения.

Информация
Документация
Смотрите также

По расположению штуцера подразделяются на:

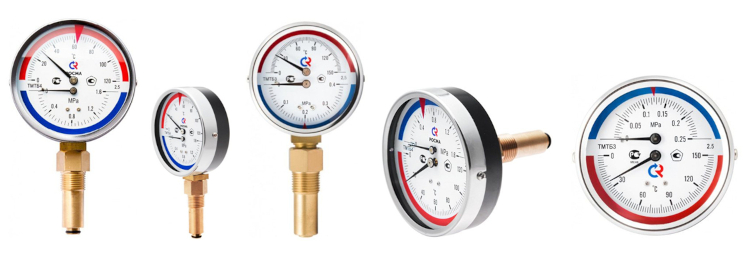

Термоманометр Тип ТМТБ радиальное присоединение
Термоманометр Тип ТМТБ осевое (аксиальное) присоединение

Термоманометр объединяет в одном корпусе манометр и термометр, имеет циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры.

Выпускаются устройства двух типоразмеров: диаметром корпуса 80 и 100 мм.
Длина погружной части также может варьироваться по заказу потребителя.

Термоманометр комплектуется клапаном, который служит для удобства подключения прибора, а также позволяет его демонтировать без разгерметизации (слива) системы и остановки технологического процесса. Максимальное рабочее давление на клапане - 2,5 МПа.

Область применения: системы отопления, водоснабжения, бойлеры, паровые котлы и т. д.

Термоманометры ТМТБ

Тип	Диаметр корпуса	Класс точности	Диапазон показаний (давление/температура)	Резьба присоединения на клапане
ТМТБ-3	80	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа 0…+120 / 150 °C	G½
ТМТБ-4	100	2,5		G½

Карта заказа

Тип	термоманометр	ТМТБ
Диаметр корпуса, мм	80	3
Диаметр корпуса, мм	100	4
Материал корпуса	сталь	1
Присоединение (расположение штуцера)	радиальное осевое	Р Т
Длина погружной части, мм	46	1
	64	2
	100	3
Диапазон показаний температур,°C		0…+120 / 150
Диапазон показаний давления,МПа		0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
Резьба присоединения		G½
Класс точности		2,5

Пример обозначения:
ТМТБ − 4 1 Р(Т).2 (0–120 °C) (0–1,6 МПа) G½. 2,5
