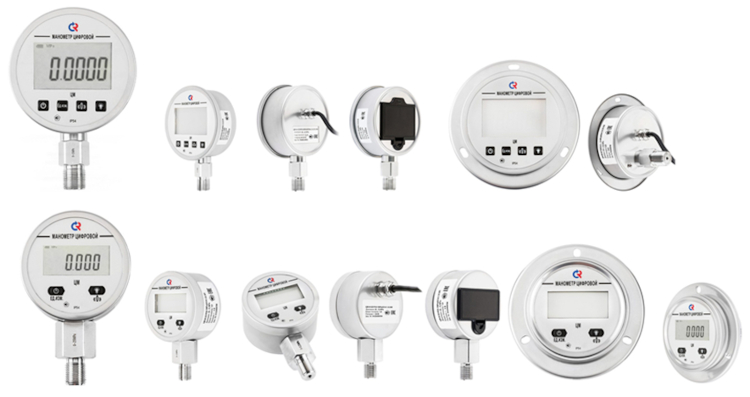

Цифровые манометры ЦМ Тип ЦМ-И (ЦМ-В, ЦМ-ИВ)

Раздел:

Тип ЦМ-И (ЦМ-В, ЦМ-ИВ). Предназначены для непрерывного измерения и отображения текущего значения с индикацией на цифровом ЖК-дисплее избыточного давления жидкостей и газов, разрежения газов, неагрессивных по отношению к нержавеющей стали.

Информация
Документация
Смотрите также

Дополнительные функции: подсветка дисплея, установка нуля, переключение между единицами измерения давления, индикатор состояния батареи.

Характеристики:

Диаметр корпуса, мм: 63, 100
Класс точности:

Ø63	1,0
Ø100	0,25 / 0,5

Диапазон показаний давлений, МПа

ЦМ-И	0…0,1* / 0,16/ 0,25/ 0,4/ 0,6/ 1/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40* / 60* / 100*
ЦМ-В*	−0,1…0
ЦМ-ИВ*	−0,1…0,15/ 0,3/ 0,5/ 0,9/ 1,5

* — только для приборов Ø100

Диапазон рабочих температур, °C:
Окружающая среда: −10…+50
Измеряемая среда: −10…+70
Корпус: IP54, нержавеющая сталь 08Х18Н10
Кольцо: Нержавеющая сталь 08Х18Н10, завальцованное
Питание:
− 24В
Ø63 − 3 В (2 элемента питания ААА)
Ø100 − 4,5 В (3 элемента питания АА или mini-USB)
Дисплей:
Ø63 − 4-разрядный
Ø100 − 5-разрядный
Подсветка дисплея: Белая
Штуцер: Нержавеющая сталь 08Х18Н10
Присоединение:
Радиальное
Эксцентрическое (для ЦМ с питанием −24 В)
Резьба присоединения**:
Ø63 − G¼
Ø100 − M20×1,5
** — под заказ другие резьбы
Межповерочный интервал: 2 года
Техническая документация: ТУ 26.51.52-002-46269003-2021

Манометры ЦМ-И

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Питание, В	Присоединение (расположение штуцера)
ЦМ-И-321	63	1,0	0…0,1/0,25/ 0,4/ 0,6/ 1/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25	G¼	3 (2 элемента питания ААА)	радиальное
ЦМ-И-321	63	1,0	0…0,1/0,25/ 0,4/ 0,6/ 1/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25	G¼	24	радиальное
ЦМ-И-521	100	0,25	0…0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100	М20×1,5	4,5(3 элемента питания АА или mini-USB)	радиальное
ЦМ-И-521	100	0,25		М20×1,5	24	радиальное

Вакуумметры ЦМ-В

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Питание, В	Присоединение (расположение штуцера)
ЦМ-В-521	100	0,25	−0,1…0	М20×1,5	4,5(3 элемента питания АА или mini-USB)	радиальное
ЦМ-В-521	100	0,25	−0,1…0	М20×1,5	24	радиальное

Мановакуумметры ЦМ-ИВ

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Питание, В	Присоединение (расположение штуцера)
ЦМ-ИВ-521	100	0,25	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5	М20×1,5	4,5(3 элемента питания АА или mini-USB)	радиальное
ЦМ-ИВ-521	100	0,25	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5	М20×1,5	24	радиальное

Дополнительные опции

Наименование услуги	Тип
Свидетельство о поверке к нумерованному прибору	ЦМ-И, ЦМ-В,ЦМ-ИВ
Индивидуальный паспорт на нумерованный прибор	ЦМ-И, ЦМ-В,ЦМ-ИВ
Первичная заводская поверка	ЦМ-И, ЦМ-В,ЦМ-ИВ
Периодическая поверка	ЦМ-И, ЦМ-В,ЦМ-ИВ

Карта заказа

Тип	манометр	ЦМ-И
	вакуумметр	ЦМ-В
	мановакуумметр	ЦМ-ИВ
Диаметр корпуса, мм	63	3
Диаметр корпуса, мм	100	5
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
Присоединение (расположение штуцера)	эксцентрическое с передним фланцем	ТЭКП
Диапазон показаний давлений, МПа	ЦМ-И	0…0,1* / 0,16/ 0,25/ 0,4/ 0,6/ 1/1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40* /60* / 100*
	ЦМ-В	−0,1…0
	ЦМ-ИВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5
Резьба присоединения	Ø63	G¼
Резьба присоединения	Ø100	М20×1,5
Класс точности	Ø63	1,0
Класс точности	Ø100	0,25; 0,5
Питание	элементы питания	ЭП
Питание	постоянный ток	-24 В

Пример обозначения:
ЦМ-И — 521Р (0–1 МПа) М20х1,5. 0,25. -24 В
