Манометры образцовые и контрольные приборы

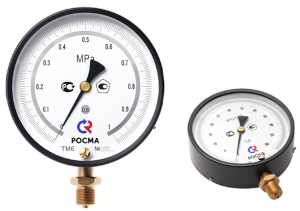

Манометры точных измерений Тип ТМ (ТВ, ТМВ) — МТИ, серия 10

Раздел:

Манометры образцовые и контрольные приборы

• Информация
• Документация
• Смотрите также

•

  Манометр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерения давления с соблюдением требований по соответствию классов точности образцового и поверяемого приборов. Росма выпускает манометры МТИ со следующими классами точности: 0,4 / 0,6 / 1,0.

  Предусмотрена корректировка нуля с помощью регулировочного винта.

  Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности.

  Характеристики:

  Диаметр корпуса, мм
  150, 160*
  *160 – под заказ

  Класс точности
  0,4 / 0,6 / 1,0

  Диапазон показаний давлений, МПа

  ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
  ТВ	-0,1…0
  ТМВ	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

  Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 105% шкалы Диапазон рабочих температур, °C Окружающая среда: −60…+60 Измеряемая среда: −30…+100 При поверке: 23±5 Корпус IP40, силумин, цвет черный Кольцо Сталь 10, цвет черный Чувствительный элемент Медный сплав (ВПИ до 6 МПа) Сталь 38ХМ (ВПИ от 10 МПа) Трибко-секторный механизм Медный сплав Циферблат Алюминий, шкала черная на белом фоне

  Стекло Минеральное Корректор нуля На стекле Штуцер Медный сплав Присоединение Радиальное Резьба присоединения M20×1,5 (под заказ G½) Межповерочный интервал 2 года Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

  Манометры ТМ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМ-610 МТИ	150/160*	1	0…0,06	М20×1,5	радиальное
  		0,6
  		0,4
  		1	0…0,01 / 0,16 / 0,25 / 0,4 / 0,6 / 1/ 1,6 / 2,5 / 4/ 6 / 10
  		0,6
  		0,4
  		1	0…16/ 25/ 40 / 60
  		0,6
  		0,4
  		1	0…100
  		0,6
  		0,4

  Вакуумметры ТВ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТВ-610 МТИ	150 / 160*	1	−0,1…0	М20×1,5	радиальное
  		0,6
  		0,4

  Мановакуумметры ТМВ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМВ-610 МТИ	150 / 160*	1	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М20×1,5	радиальное
  		0,6
  		0,4

  * — под заказ

  Карта заказа

  Тип	манометр	ТМ
  	вакуумметр	ТВ
  	мановакуумметр	ТМВ
  Диаметр корпуса, мм	150, 160	6
  Материал корпуса	корпус— силумин; кольцо— сталь	1
  Материал штуцера и чувствительного элемента	медный сплав	0
  Присоединение (расположение штуцера)	радиальное	Р.МТИ
  Гидрозаполнение	нет	0
  Электроконтактная приставка	нет	0
  Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
  	ТМВ	−0,1…0,06 /0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
  Резьба присоединения		M20×1,5
  Класс точности		0,4
  		0,6
  		1

  Пример обозначения:
  ТМ − 6 1 0 Р. МТИ 00 (0−1 МПа) M20×1,5. 0,6
