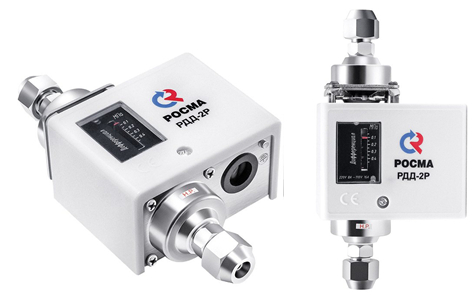

РДД-2Р Дифференциальные реле давления

Раздел:

Тип РДД-2Р. Дифференциальные реле давления РДД предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Информация
Документация
Смотрите также

Максимальная температура измеряемой среды (воздух, масло, вода, хладоны) — 110 °C.

Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь, переключает однополюсный перекидной контакт.

Основными параметрами реле перепада давлений выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.

Характеристики:

Дифференциальные реле давления

Рабочий диапазон, МПа	Дифференциал, МПа (фиксированный)	Рстатич. макс., МПа
0,05…0,2	0,03…0,05	0,5
0,05…0,4	0,06…0,2	1,5
0,1…0,6	0,06…0,2	3,0

Воспроизводимость: ±2%
Контакты: Однополюсный перекидной контакт
Электрические характеристики:
8А ~220 В
16А ~110 В
Диапазон рабочих температур, °C:
Окружающая среда: -10…+70
Контролируемая среда: -10…+110
Корпус: Алитированная сталь 10
IP42
Крышка: Пластик, цвет белый
Штуцер и накидная гайка:
Хромированная сталь 10
Кронштейн и механизм: Анодированная сталь 10
Техническая документация:
ТУ 4218-001-4719015564-2010
ГОСТ 26005–83

Сильфон: Медный сплав
Шкала: Алюминий, цвет черный
Стекло: Органическое
Способ присоединения: Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм)
Варианты монтажа: На приборную панель или с помощью кронштейна
Монтаж кабеля: Резиновый уплотнитель (Ø кабеля до 12 мм)
Надежность: 100 000 циклов
Климатическое исполнение: Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле.

Реле разности давлений РДД-2Р

Тип	Рабочий диапазон давлений, МПа	Присоединение (способ)
РДД-2Р	0,05...0,2; 0,05...0,4; 0,1...0,6	накидная гайка G¼ для крепления капиллярной трубки

Дополнительные опции: Повторная настройка реле давления

Карта заказа:

Тип	реле дифференциального давления	РДД-2Р
Верхний предел рабочего диапазона, МПа		0,2 / 0,4 / 0,6
Резьба присоединения		G¼

Пример обозначения: РДД-2Р – 0,4 МПа – G¼
