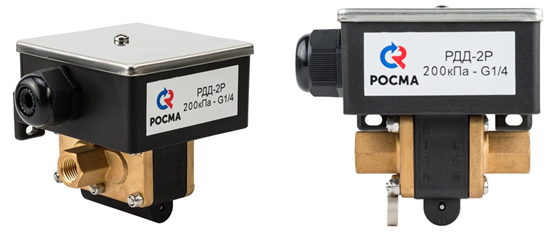

РДД-2Р Дифференциальные реле для контроля низких давлений

Раздел:

Тип РДД-2Р. Предназначены для коммутации электрических цепей в зависимости от изменения разности давлений неагрессивных к медным сплавам и каучуку NBR жидких и газообразных, не вязких и не кристаллизующихся сред.

Информация
Документация
Смотрите также

Характеристики:

Рабочий диапазон

Рабочий диапазон, кПа	Дифференциал, кПа (фиксированный)	Рстатич. макс., МПа
5...15	2...4	1,6
5...30	2...4
6...70	4...7
6...100	5...7
10...200	8...10
20...300	13...17
30...400	18...22

Максимальный перепад давлений, МПа: 1,0
Воспроизводимость: ±1%
Контакты: Двухполюсный переключатель
SPDT, 3 контакта
Электрические характеристики: 5А ~220 В
3А –24 В
Диапазон рабочих температур, °C:
Окружающая среда: -20…+70
Контролируемая среда: -20…+90
Корпус: IP54, сталь 10, пластик
Крышка: Сталь 10
Штуцер: Медный сплав
Мембрана: Бутадиен-нитрильный каучук (NBR)
Способ присоединения: Внутренняя резьба G¼
Способ монтажа кабеля: Кабельный ввод (Ø кабеля до 12 мм)
Надежность: 100 000 циклов

Климатическое исполнение:
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1
по ГОСТ 15150
Техническая документация:
ТУ 4218-001-4719015564-2010
ГОСТ 26005–83
Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле
Дополнительные опции: Повторная настройка реле давления

Дифференциальное реле для контроля низких давлений

Тип	Рабочий диапазон давлений, кПа	Присоединение (способ)
РДД-2Р	5...15; 5...30; 6...70; 6...100; 10...200; 20...300; 30...400	внутренняя резьба G¼

Карта заказа

Тип	дифференциальное реле давления	РДД-2Р
Верхний предел рабочего диапазона, кПа		15 / 30 / 70 / 100 / 200 / 300 / 400
Резьба присоединения		G¼

Пример обозначения: РДД-2Р – 30 кПа – G¼
