ПРОМА ИДМ-016 Измерители давления многофункциональные

Раздел:

Предназначен для непрерывного преобразования измеряемого параметра (избыточного давления, вакуумметрического давления, разности давлений, абсолютного давления) в токовый сигнал, дальнейшей микропроцессорной обработки и управления внешними электрическими цепями от сигнализирующего устройства.

Информация
Документация
Смотрите также

Назначение

Применяется в системах автоматического контроля, регулирования и управления технологическими процессами в системах газопотребления и других отраслях.

Пределы приведенной допускаемой основной погрешности выходного токового сигнала , %

пределы измерения 1 и 2: ±0,5;
пределы измерения 3 и 4: ±1,0

Индикация текущего значения измеряемого параметра осуществляется на светодиодном цифровом 4-х разрядном семисегментном индикаторе. Так же имеются единичные светодиоды зеленого цвета «1», «2», «3», «4»,отображающие установленный предел измерений давления и одиночные светодиоды желтого цвета, показывающие единицу измерения параметра в «Па» или в «кПа».

Выход величины давления за пределы уставок сопровождается светодиодной сигнализацией и выдачей дискретных сигналов в виде замыкания нормально-разомкнутых контактов реле.

По принципу измеряемого параметра различают измерители

вакуумметрического давления ПРОМА-ИДМ-016-ДВ;
избыточного ПРОМА-ИДМ-016-ДИ;
вакуумметрического и избыточного ПРОМА-ИДМ-016-ДИВ;
перепада давления ПРОМА-ИДМ-016-ДД;
абсолютного давления ПРОМА-ИДМ-016-ДА.

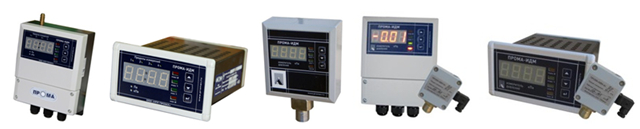

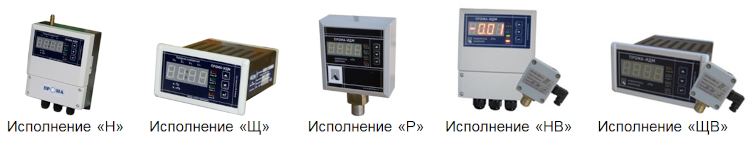

По конструктивному исполнению измерители различают

«Щ» — щитовое;
«ЩВ» — щитовое с выносным датчиком;
«Н» — настенное;
«НВ» — настенное с выносным датчиком;
«Р» — резьбовой моноблок для установки на трубопровод (полевое исполнение);

Характеристики:

Исполнения

Тип	Модель	Предел измерений кПа				Перегрузка кПа	Рабочее давление МПа	Рабочая среда	Применяемость
Тип	Модель	1	2	3	4	Перегрузка кПа	Рабочее давление МПа	Рабочая среда	Применяемость
Измеритель вакуумметрического давления ПРОМА-ИДМ-016-ДВ	ДВ-6	- 6	- 4	-2,5	-1,6	- 100	-	газ	1-6
	ДВ-40	- 40	-25	-16	-10	-100	-	г/ж	1-6
	ДВ-100	- 100	-80	-40	-25	-100	-	г/ж	1-6
Измеритель избыточного давления ПРОМА-ИДМ-016-ДИ	ДИ-0,25	+ 0,25	+0,16	+0,1	+0,06	+20	-	газ	1-6
	ДИ-0,6	+0,6	+0,4	+0,25	+0,16	+20	-	газ	1-6
	ДИ-2,5	+2,5	+1,6	+1,0	+0,6	+20	-	газ	1-6
	ДИ-6	+6	+4	+2,5	+1,6	+20	-	газ	1-6
	ДИ-40	+40	+25	+16	+10	+100	-	газ	1-6
	ДИ-160	+ 160	+100	+60	+40	+400	-	г/ж	2,5,6
	ДИ-600	+ 600	+400	+250	+160	+1000	г+ж	2,5,6
	ДИ-4000	+4000	+2500	+1600	+1000	+6000	-	г+ж	2,5,6
Измеритель вакуумметрического и избыточного давления ПРОМА-ИДМ-016-ДИВ	ДИВ-0,25	± 0,25	± 0,125	± 0,08	± 0,05	± 20	-	газ	1-6
	ДИВ-3	± 3	± 2	± 1,25	±0, 8	± 20	-	газ	1-6
	ДИВ-5	± 5	± 3	± 2	± 1,25	± 50	-	газ	1-6
	ДИВ-30	± 30	± 20	±12,5	± 8	± 100	-	газ	1-6
Измеритель разности давлений ПРОМА-ИДМ-016-ДД	ДД-0,25	0,25	0,16	0,1	0,06	± 20	0,1/1,2	газ	1,2,3,4*,5,6
	ДД-0,6	0,6	0,4	0,25	0,16	± 20	0,1/1,2	газ	1,2,3,4*,5,6
	ДД-0,63	0,63	0,4	0,25	0,16	± 20	0,1/1,2	газ	1,2,3,4*,5,6
	ДД-1,6	1,6	1,0	0,6	0,4	± 20	0,1/1,2	газ	1,2,3,4*,5,6
	ДД-4	4	2,5	1,6	1	± 20	0,1/1,2	газ	1,2,3,4*,5,6
	ДД-6	6	4	2,5	1,6	+70/-35	2,5	г+ж	2,5,6
	ДД-6,3	6,3	4	2,5	1,6	+70/-35	2,5	г+ж	2,5,6
	ДД-10	10	6,3	4	2,5	+70/-35	2,5	г+ж	2,5,6
	ДД-40	40	25	16	10	+150/-70	2,5	г+ж	2,5,6
	ДД-160	160	100	63	40	+400/-200	2,5	г+ж	2,5,6
Измеритель абсолютного давления ПРОМА-ИДМ-016-ДА	ДА-250	250	160	100	60	+500	-	г+ж	2,5,6
Измеритель абсолютного давления ПРОМА-ИДМ-016-ДА	ДА-600	600	400	250	160	+1000	-	г+ж	2,5,6

Расшифровка применяемости
1 — Настенный (Н);
2 — Настенный выносной (НВ);
3 — Настенный на DIN-рейку (НД);
4 — Щитовой (Щ);
5 — Щитовой выносной (ЩВ);
6 — Штуцерный (Р)
г+ж — рабочая среда газ и жидкость - универсальный;
г/ж — рабочая среда только газ или жидкость (для жидкости исполнение только Р, НВ, ЩВ)
* — только на рабочее давление до 0,1 МПа

Общие характеристики измерителей

Электрическое питание измерителей:
— от сети переменного тока напряжением, В, частотой 50 Гц	от 187 до 242
— от источника питания постоянного тока напряжением, В	от 21,6 до 26,4
Потребляемая мощность:
— при питании от сети переменного тока, В·А	5
— при питании от источника постоянного тока, В·А
Величина унифицированного токового выходного сигнала, мА	от 4 до 20
Пределы допускаемой приведенной основной погрешности при преобразовании измеряемых величин в унифицированный токовый выходной сигнал, %	± 0,5	± 1,0
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 ^°С, выраженная в процентах от верхнего предела измерений, %/10 ^°С	± 0,45	± 0,6
Габаритные размеры (ВхШхГ), мм, не более
— для щитового монтажа «Щ»	48х97х125
— для настенного монтажа «Н»	150х125х61
— для полевого штуцерно-резьбового монтажа моноблок исполнения «Р»	200х100х75
Масса, кг, не более
— для щитового монтажа «Щ»	0,5
— для настенного монтажа «Н»	0,5
— для полевого штуцерно-резьбового монтажа моноблок исполнения «Р»	3,0
Поддерживаемые интерфейсы связи	RS-485 Modbus RTU
Условия эксплуатации:
— температура окружающего воздуха, °С	от -20(-40) до +60
— относительная влажность при температуре + 30 °С, %	от 30 до 95
— атмосферное давление, кПа	от 84 до 107
Средний срок эксплуатации, лет, не менее	20
Межповерочный интервал	3 года
