Давление. Измерители-преобразователи

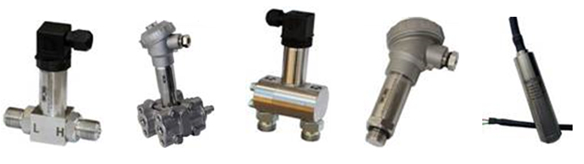

ДДМ-1000 Датчик давления многопредельный

ДДМ-1000 Датчик давления многопредельный
Раздел: Давление. Измерители-преобразователи

ПРЕДНАЗНАЧЕНЫ для непрерывного преобразования значений жидких и газообразных сред в унифицированный возрастающий токовый выходной сигнал 4-20 мА.



  • Информация
  • Документация
  • Смотрите также

  • Прибор имеет поверенные и откалиброванные 4 предела измерения (кроме гидростатического ДГ датчика).

    По типу измеряемого давления ДДМ-1000 подразделяются на:

    • ДИ — для измерения избыточного давления;
    • ДВ — для измерения разрежения (вакуумметрического давления);
    • ДИВ — для измерения избыточного и вакуумметрического давления;
    • ДА — для измерения абсолютного давления (в системах учета газа и на газовых корректорах);
    • ДД — для измерения разности давлений (дифференциального давления);
    • Измерение перепада на фильтрах и счетчиках, в барабанах паровых котлов и пр.
    • ДГ — для измерения гидростатического давления (уровня жидкости в открытых резервуарах, скважинах и т. д).

    Датчики могут быть использованы для работы в системах автоматического контроля, регулирования и управления технологическими процессами: в теплоэнергетике, ЖКХ, системах вентиляции, котельных, газовых хозяйствах, пищевой промышленности, системах водоподготовки и водоснабжения и прочих.

    ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

    • широкая номенклатура по применяемым типам сенсоров и корпусам позволят применять датчики во многих областях промышленности, в том числе требовательных к пыле-влагозащите до IP68 и климатическому исполнению приборов (У1; от -40 до +70);
    • наличие 4 настроенных и поверенных диапазона измерения в каждом датчике, а так же возможность переключения диапазона без дополнительных устройств (при помощи dip-переключателя внутри прибора) значительно повышает применяемость и позволяет сократить складские запасы и ремонтный фонд;
    • улучшенные характеристики по классу точности 0,5 и 0,25 и стабильность метрологических параметров;
    • функция корректировки «нуля» переключателем положения внутри прибора;
    • повышенный гарантийный срок;
    • низкая цена при высоком качестве по сравнению с аналогами;
    • возможность подключения индикации (через индикатор токовой петли);
    • двухпроводное подключения по принципу «токовая петля».

    Характеристики:

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ ЗНАЧЕНИЕ
    Выходные сигналы:
    - аналоговый (сила постоянного тока), мА От 4 до 20
    Вариация выходного сигнала, % не более ±0,25; ±0,5; ±1,0
    Напряжение питания датчика, постоянный ток, В 12 ÷ 36
    Нагрузочное сопротивление датчика при питании постоянным током напряжением, кОм 0 – 1,0
    Потребляемая датчиком мощность, Вт не более 0,8
    Наработка на отказ, час 80000
    Средний срок службы, не менее, лет 8

    МОДЕЛИ И ВЕРХНИЕ ПРЕДЕЛЫ ИЗМЕРЕНИЙ

    Датчик* Внешний вид Диапазон измерений, кПа Перегрузка, кПа Рабочее давление, МПа Рабочая среда
    ДДМ-1011-ДИ-0,25,
    ДДМ-1021-ДИ-0,25
    ДДМ-101Х

    ДДМ-102Х

    ДДМ-1013

    ДДМ-1023    		 от 0 до 0,25 1 - Газ
    от 0 до 0,16
    от 0 до 0,10
    от 0 до 0,06
    ДДМ-1011-ДИ-1,0,
    ДДМ-1021-ДИ-1,0    		 от 0 до 1,0 3 - Газ
    от 0 до 0,6
    от 0 до 0,4
    от 0 до 0,25
    ДДМ-1011-ДИ-2,5,
    ДДМ-1021-ДИ-2,5    		 от 0 до 2,5 7,5 - Газ
    от 0 до 1,6
    от 0 до 1,0
    от 0 до 0,6
    ДДМ-1011-ДИ-4,
    ДДМ-1021-ДИ-4    		 от 0 до 4 12 - Газ
    от 0 до 2,5
    от 0 до 1,6
    от 0 до 1,0
    ДДМ-1011-ДИ-10,
    ДДМ-1021-ДИ-10,
    ДДМ-1012-ДИ-10,
    ДДМ-1022-ДИ-10,
    ДДМ-0113-ДИ-10,
    ДДМ-1023-ДИ-10    		 от 0 до 10 30 - Газ, жидкость
    от 0 до 6
    от 0 до 4
    от 0 до 2,5
    ДДМ-1011-ДИ-40,
    ДДМ-1021-ДИ-40,
    ДДМ-1012-ДИ-40,
    ДДМ-1022-ДИ-40,
    ДДМ-1013-ДИ-40,
    ДДМ-1023-ДИ-40    		 от 0 до 40 120 - Газ, жидкость
    от 0 до 25
    от 0 до 16
    от 0 до 10
    ДДМ-1012-ДИ-160,
    ДДМ-1022-ДИ-160,
    ДДМ-1013-ДИ-160,
    ДДМ-1023-ДИ-160    		 от 0 до 160 320 - Газ, жидкость
    от 0 до 100
    от 0 до 60
    от 0 до 40
    ДДМ-1010-ДИ-600,
    ДДМ-1020-ДИ-600,
    ДДМ-1012-ДИ-600,
    ДДМ-1022-ДИ-600,
    ДДМ-1013-ДИ-600,
    ДДМ-1023-ДИ-600    		 от 0 до 600 1200 - Газ, жидкость
    от 0 до 400
    от 0 до 250
    от 0 до 160
    ДДМ-1010-ДИ-1600,
    ДДМ-1020-ДИ-1600    		 от 0 до 1600 5000 - Газ, жидкость
    от 0 до 1000
    от 0 до 600
    от 0 до 250
    ДДМ-1010-ДИ-2500,
    ДДМ-1020-ДИ-2500    		 от 0 до 2500 5000 - Газ, жидкость
    от 0 до 1600
    от 0 до 1000
    от 0 до 600
    ДДМ-1010-ДИ-4000,
    ДДМ-1020-ДИ-4000,
    ДДМ-1012-ДИ-4000,
    ДДМ-1022-ДИ-4000,
    ДДМ-1013-ДИ-4000,
    ДДМ-1023-ДИ-4000    		 от 0 до 4000 8000 - Газ, жидкость
    от 0 до 2500
    от 0 до 1600
    от 0 до 1000
    ДДМ-1010-ДИ-6000,
    ДДМ-1020-ДИ-6000,
    ДДМ-1012-ДИ-6000,
    ДДМ-1022-ДИ-6000,
    ДДМ-1013-ДИ-6000,
    ДДМ-1023-ДИ-6000    		 от 0 до 6000 12000 - Газ, жидкость
    от 0 до 4000
    от 0 до 2500
    от 0 до 1600
    ДДМ-1010-ДИ-10000,
    ДДМ-1020-ДИ-10000,
    ДДМ-1012-ДИ-10000,
    ДДМ-1022-ДИ-10000,
    ДДМ-1013-ДИ-10000,
    ДДМ-1023-ДИ-10000    		 от 0 до 10000 20000 - Газ, жидкость
    от 0 до 6000
    от 0 до 4000
    от 0 до 2500
    ДДМ-1012-ДА-250,
    ДДМ-1022-ДА-250    		   - 500 - Газ, жидкость
    от 0 до 250
    от 0 до 160
    от 0 до 100
    ДДМ-1012-ДА-600,
    ДДМ-1022-ДА-600    		 - 1200 - Газ, жидкость
    от 0 до 600
    от 0 до 400
    от 0 до 250
    ДДМ-1011-ДВ-100,
    ДДМ-1012-ДВ-100,
    ДДМ-1021-ДВ-100,
    ДДМ-1022-ДВ-100    		 от -100 до 0 -100 - Газ, жидкость
    от -60 до 0
    от -40 до 0
    от -16 до 0
    ДДМ-1011-ДИВ-0,25,
    ДДМ-1021-ДИВ-0,25    		 ±0,3 ±1 - Газ
    ±0,2
    ±0,125
    ±0,08
    ДДМ-1011-ДИВ-1,25,
    ДДМ-1021-ДИВ-1,25    		 ±1,25 ±3 - Газ
    ±0,8
    ±0,5
    ±0,3
    ДДМ-1011-ДИВ-3,0,
    ДДМ-1021-ДИВ-3,0    		 ±3,0 ±5 - Газ
    ±2,0
    ±1,25
    ±0,8
    ДДМ-1011-ДИВ-8,0,
    ДДМ-1021-ДИВ-8,0    		 ±8,0 ±20 - Газ
    ±5,0
    ±3,15
    ±2,0
    ДДМ-1042-ДГ-600 от 0 до 600 1200 - Жидкость
    от 0 до 160 380
    от 0 до 40 120
    от 0 до 10 30
    ДДМ-1211-ДД-0,25,
    ДДМ-1221-ДД-0,25
    		от 0 до 0,25 +20/-20 1,2 Газ
    от 0 до 0,16
    от 0 до 0,10
    от 0 до 0,063
    ДДМ-1211-ДД-1,0,
    ДДМ-1221-ДД-1,0    		 от 0 до 1,00 +20/-20 1,2 Газ
    от 0 до 0,63
    от 0 до 0,4
    от 0 до 0,25
    ДДМ-1211-ДД-4,0,
    ДДМ-1221-ДД-4,0    		 от 0 до 4,0 +20/-20 1,2 Газ
    от 0 до 2,5
    от 0 до 1,6
    от 0 до 1,0
    ДДМ-1211-ДД-16,
    ДДМ-1221-ДД-16    		 от 0 до 16 +70/-35 2,5 Газ
    от 0 до 10
    от 0 до 6,3
    от 0 до 4,0
    ДДМ-1112-ДД-63,
    ДДМ-1122-ДД-63,
    ДДМ-1212-ДД-63,
    ДДМ-1222-ДД-63
    		от 0 до 63 +70/-35 2,5 Газ, жидкость
    от 0 до 40
    от 0 до 25
    от 0 до 16
    ДДМ-1112-ДД-250,
    ДДМ-1122-ДД-250,
    ДДМ-1212-ДД-250,
    ДДМ-1222-ДД-250    		 от 0 до 250 +500/-250 2,5 Газ, жидкость
    от 0 до 160
    от 0 до 100 +150/-70
    от 0 до 63
    ДДМ-1112-ДД-1000,
    ДДМ-1122-ДД-1000,
    ДДМ-1212-ДД-1000,
    ДДМ-1222-ДД-1000    		 от 0 до 1000 +2000/-1000 2,5 Газ, жидкость
    от 0 до 630 +1400/-700
    от 0 до 400
    от 0 до 250 +700/-350
    ДДМ-1112-ДД-2500,
    ДДМ-1122-ДД-2500,
    ДДМ-1212-ДД-2500,
    ДДМ-1222-ДД-2500    		 от 0 до 2500 +2500/-1000 2,5 Газ, жидкость
    от 0 до 1600
    от 0 до 1000
    от 0 до 630
    ДДМ-1312-ДД-1,
    ДДМ-1322-ДД-1
    		от 0 до 1 200 2,5 Газ, жидкость
    от 0 до 0,63
    от 0 до 0,4
    от 0 до 0,25
    ДДМ-1312-ДД-10,
    ДДМ-1322-ДД-10    		 от 0 до 10 16000 2,5 Газ, жидкость
    от 0 до 6,3
    от 0 до 4
    от 0 до 2,5
    ДДМ-1312-ДД-40,
    ДДМ-1322-ДД-40    		 от 0 до 40 16000 2,5 Газ, жидкость
    от 0 до 25
    от 0 до 16
    от 0 до 10
    ДДМ-1312-ДД-100,
    ДДМ-1322-ДД-100    		 от 0 до 100 16000 2,5 Газ, жидкость
    от 0 до 63
    от 0 до 40
    от 0 до 25
    ДДМ-1312-ДД-250,
    ДДМ-1322-ДД-250    		 от 0 до 250 16000 2,5 Газ, жидкость
    от 0 до 160
    от 0 до 100
    от 0 до 63
    ДДМ-1312-ДД-1000,
    ДДМ-1322-ДД-1000    		 от 0 до 1000 16000 2,5 Газ, жидкость
    от 0 до 630
    от 0 до 400
    от 0 до 250
    ДДМ-1312-ДД-3000,
    ДДМ-1322-ДД-3000    		 от 0 до 3000 16000 2,5 Газ, жидкость
    от 0 до 2000
    от 0 до 1250
    от 0 до 800

    МОДЕЛИ И ИСПОЛНЕНИЯ

      10 1 Х
    Разъем DIN    		 10 2 Х
    Винтовые клеммы    		 111Х
    Разъем DIN    		 11 2 Х
    Винтовые клеммы    		 121Х
    Разъем DIN    		 122Х
    Винтовые клеммы    		 131Х
    Разъем DIN    		 132Х
    Винтовые клеммы

    Исполнение сенсора НОМЕР МОДЕЛИ ДАТЧИКА
    0 –керамическая мембрана 1010 1020
    1 –кремний на кремнии 1011 1021 1211 1221
    2 –металлическая мембрана 1012 1022 1112 1122 1212 1222 1312 1322
    3 – «открытая мембрана» 1013 1023



  • Технические характеристики

    Руководство по эксплуатации
