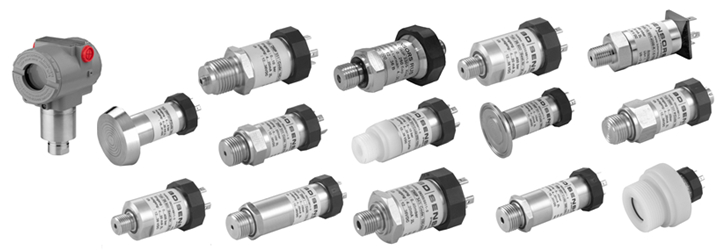

Область применения малогабаритных датчиков исключительно широка, что обусловлено использованием различных конструкционных материалов, чувствительных элементов, уплотнений и конструкторских решений. Диапазон охватываемых давлений от 50 Па до 600 МПа. Диапазон температур измеряемых сред от -40 до 300°С.

Информация
Документация
Смотрите также

Малогабаритные датчики давления производятся с выходными сигналами 4…20 мА, 0…20 мА, 0…10 В, 0…5 В с подключением по 2-х или 3-х проводной схеме со всеми основными механическими присоединениями к процессу (M10x1, M12x1, M20x1.5, G¼", G½", ¼" NPT, ½" NPT) и основными электрическими присоединениями (DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), кабельный ввод PG7, Buccaneer). В данную группу входят дифференциальные датчики давления, датчики абсолютного, избыточного давления воды, пара, газа, агрессивных газов и жидкостей: экономичные модели, предназначенные для применения в ЖКХ, высокоточные для применения в лабораторных исследованиях, специализированные для химических и пищевых производств, а также общепромышленные датчики давления.

Обозначение кодов заказа

Тип

Вид

Описание

Преимущества и технические особенности

Характеристики

HMP 331D
Многофункциональный высокоточный интеллектуальный датчик избыточного давления с HART-протоколом

Удовлетворяет самым строгим требованиям современной промышленности. Использование емкостного чувствительного элемента определяет устойчивость к перегрузкам и стабильность в течение длительного периода времени. Применение в чувствительных элементах мембран из специализированных сплавов позволяет использовать датчик для измерения давления высоко агрессивных сред. Метрологические характеристики, удобство использования и дополнительные возможности обусловлены применением современной элементной базы.

Дополнительная погрешность, вызванная изменением напряжения питания: менее 0.005% ДИ/В
Самодиагностика
Долговременная стабильность: +0.2%ВПИ/год
Соответствие требованиям электромагнитной совместимости
Вес: <2 кг
Измеряемая среда: жидкость, газ, пар
Независимая установка нуля и диапазона
Установка нуля и диапазона локально и удаленно
Поворотный корпус и дисплей
Прочная виброустойчивая конструкция

Диапазоны давления: от 0…0,0125 до 0…250 бар; -1…0 бар, избыточное, разрежение
Основная погрешность: 0,075 % ДИ
Выходной сигнал: 4…20 мА, HART-протокол
Сенсор: емкостной керамический
Диапазон температур измеряемой среды: -50…+85°C
Класс защиты: IP 65-68
Механическое присоединение: M20x1.5, G½", ½" NPT, ½" NPT внутр.
Электрическое присоединение: кабельный ввод ½" NPT, M20x1.5, Pg13.5

Среда	Область применения
вода газы топливо жидкости	нефтедобыча и переработка энергетика металлургия машиностроение химическая промышленность пищевая промышленность лабораторные исследования

DMP 331
(ДМП331)
Датчик для низких и средних давлений

Универсальный недорогой датчик давления для различных отраслей промышленности, пропорционально преобразующий давление рабочей среды в электрический сигнал. Благодаря разнообразию диапазона измерения датчик DMP 331 применим для решения широкого круга задач. Датчик рассчитан на измерение абсолютного или избыточного давления - как статического, так и динамического. Диапазоны давления от 0.04 до 40 бар. Возможны специальные исполнения.

Экономичное исполнение
Кремниевый тензорезистивный сенсор
Высокая линейность характеристик, высокая температурная стабильность
Защита от неправильного подключения, короткого замыкания и перепадов напряжения
Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы
Индивидуальная настройка диапазона по требованию заказчика

Диапазоны давления: от 0…0,04 до 0…40 бар; -1…0 бар, абсолютное, избыточное, разрежение
Основная погрешность: 0,5 / 0,35 / 0,25 / 0,2 % ДИ
Выходной сигнал: 0/4…20 мA/HART, 0…10 В, 0…5 В, HART-протокол и др. (опция: Ex-исполнение)
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -40…+125°C
Класс защиты: IP 65-68
Механическое присоединение: M10x1, M12x1, M20x1.5, G¼", G½", ¼" NPT, ½" NPT
Электрическое присоединение: DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), кабельный ввод PG7, Buccaneer

Среда	Область применения
вода газы топливо жидкости	пневматика, гидравлика технологические процессы охрана окружающей среды измерительное оборудование пищевая промышленность коммунальное хозяйство

DMP 330S
Многодиапазонный экономичный датчик для холодильных установок

Датчик специально разработан для применения в бюджетных проектах, где требуется сочетание точности измерения с высокой устойчивостью к перегрузкам. Стальная мембрана датчика позволяет ему уверенно противостоять не только статическим, но и динамическим перегрузкам (гидроударам). Сварное присоединение сенсора к корпусу датчика обеспечивает устойчивость к некоторым агрессивным средам, например, к хладагентам.

Датчик выпускается как в стандартном исполнении, так и крупными сериями (складская программа) в трехдиапазонных исполнениях (6 бар, 10 бар и 16 бар) и (10 бар, 16 бар и 25 бар) с резьбами G½" и М20х1,5.
Крупносерийные исполнения маркируются символом "s" (DMP 330Ss ).
Перенастройка диапазона у многопредельных датчиков с выходным сигналом 4-20 мА (без HART) может быть произведена с помощью конфигуратора ADAPT-100.

Диапазоны давления: от 0…1 до 0…400 бар; от -1…6 до -1…25 бар, избыточное
Основная погрешность: 0,5 % ДИ
Выходной сигнал: 4…20 мA, 0,5…4,5 В (ратиометрический)
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -40…+125°C
Класс защиты: IP 65
Механическое присоединение: G½", M20x1.5
Электрическое присоединение: DIN 43650

Среда	Область применения
вода газы жидкости	ЖКХ Насосные станции Холодильные установки и агрегаты Газовое пожаротушение Гидравлика Системы кондиционирования

DMP 330L
(ДМП330Л)
Датчик давления экономичного исполнения

Экономичный датчик давления для различных отраслей промышленности, пропорционально преобразующий давление рабочей среды в электрический сигнал 4…20 мА или 0…10 В. С его помощью возможно измерение как избыточного давления, так и вакуумметрического. Корпус датчика изготовлен из нержавеющей стали. Стандартное уплотнение - витон (FKM). Возможны различные варианты подключения к источнику давления. Датчик надёжно обеспечивает измерение с погрешностью 0,5% давления жидкостей, газов и паров, неагрессивных к нержавеющей стали.

дешевый датчик массового применения
экономичное исполнение
керамический сенсор

Диапазоны давления: от 0…1 до 0…400 бар;
перегрузка до 3Х,
избыточное, разрежение
Основная погрешность: 0,5 % ДИ
Выходной сигнал: 4…20 мA, 0…10 В
Сенсор: керамический тензорезистивный
Диапазон температур измеряемой среды: -25…+125°C
Класс защиты: IP 65/67
Механическое присоединение: M20x1.5, G¼", G½"
Электрическое присоединение: DIN 43650, кабельный ввод

Среда	Область применения
вода газы жидкости	пневматика гидравлика компрессорное оборудование насосы

DMP 330F
Многодиапазонный экономичный датчик для ЖКХ и общепромышленных измерений

Экономичный датчик давления, был специально разработан для применения в сфере жилищно-коммунального хозяйства, где нужны недорогие, надёжные и точные датчики. Обеспечивает пропорциональное преобразование давления рабочей среды в электрический сигнал 4…20 мА с погрешностью 0,5% от диапазона измерения. Корпус датчика изготовлен из нержавеющей стали.

Датчик выпускается как в стандартном исполнении, так и крупными сериями в трехдиапазонных исполнениях (6 бар, 10 бар и 16 бар) и (10 бар, 16 бар и 25 бар) с резьбами G½" и М20х1,5. • • Крупносерийные исполнения маркируются символом "s" (DMP 330Fs ) и характеризуются более привлекательной ценой.
Перенастройка диапазона у многопредельных датчиков с выходным сигналом 4-20 мА (без HART) может быть произведена с помощью конфигуратора ADAPT-100.

Диапазоны давления: от 0…1,6 до 0…400 бар; перегрузка до 4Х, избыточное
Основная погрешность: 0,5 % ДИ
Выходной сигнал: 4…20 мA
Сенсор: керамический тензорезистивный
Диапазон температур измеряемой среды: -25…125°C
Класс защиты: IP 65
Механическое присоединение: M20x1.5, G½"
Электрическое присоединение: DIN 43650, кабельный ввод

Среда	Область применения
вода газы жидкости	ЖКХ Общепромышленное применение

DMP 330M
Многодиапазонный экономичный датчик для общепромышленных измерений

Датчик был специально разработан для применения в сфере жилищно-коммунального хозяйства, в системах, где требуются надёжные датчики, устойчивые к высоким перегрузкам и гидроударам. Датчик обеспечивает пропорциональное преобразование давления рабочей среды в электрический сигнал 4…20 мА с погрешностью 1% от диапазона измерения. Корпус датчика изготовлен из нержавеющей стали.

Датчик выпускается как в стандартном исполнении, так и крупными сериями (складская программа) в двухдиапазонных исполнениях (6 бар и 10 бар) и (10 бар и 16 бар) с резьбами G½" и М20х1,5.
Крупносерийные исполнения маркируются символом "s" (DMP 330Ms ) и характеризуются более привлекательной ценой.
Перенастройка диапазона у многопредельных датчиков с выходным сигналом 4-20 мА (без HART) может быть произведена с помощью конфигуратора ADAPT-100.

Диапазоны давления: от 0…1 до 0…160 бар; перегрузка до 10Х, избыточное
Основная погрешность: 1,0 % ДИ
Выходной сигнал: 4…20 мA
Сенсор: керамический тензорезистивный
Диапазон температур измеряемой среды: -25…125°C
Класс защиты: IP 65
Механическое присоединение: M20x1.5, G½"
Электрическое присоединение: DIN 43650, кабельный ввод

Среда	Область применения
вода газы жидкости	ЖКХ Насосные станции Общепромышленное применение

DMP 330H
Датчик давления экономичного исполнения

Экономичный датчик давления с повышенной стойкостью к перегрузкам: максимально допустимое давление составляет до 500% от номинального верхнего предела измерений. Датчик пропорционально преобразует давление рабочей среды в электрический сигнал 4…20 мА или 0…10 В.

Дешевый датчик массового применения
Керамический сенсор
Высокое давление перегрузки
Датчики с выходным сигналом 4…20 мА/2-х пров. могут быть изготовлены в многодиапазонном исполнении.
Диапазоны могут быть выбраны как из ряда номинальных диапазонов, так и заданы пользователем. • Значение наименьшего диапазона не может быть меньше 1/10 от значения наибольшего диапазона.

Диапазоны давления: от 0…1 до 0…160 бар; перегрузка до 5Х, избыточное
Основная погрешность: 1,0 % ДИ
Выходной сигнал: 4…20 мA, 0…10 В
Сенсор: керамический тензорезистивный
Диапазон температур измеряемой среды: -25…+125°C
Класс защиты: IP 65/67
Механическое присоединение: M20x1.5, G¼", G½"
Электрическое присоединение: DIN 43650, кабельный ввод

Среда	Область применения
вода газы жидкости	неагрессивные к нержавеющей стали жидкости, газы и пар

DMP 333
(ДМП333)
Датчик для эксплуатации в гидравлическом оборудовании

Датчик специально разработан для тяжелых условий эксплуатации в гидравлическом оборудовании. Конструкция датчика полностью удовлетворяет высоким требованиям производителей гидравлических машин и оборудования по прочности. Прочностные характеристики датчика в сочетании с высокими инструментальными параметрами, такими, как долговременная стабильность калибровочных характеристик, предоставляют в распоряжение пользователя надежный и прочный датчик давления, который может применяться для решения широкого круга задач.

Высокая механическая прочность при воздействии динамических нагрузок
Возможность эксплуатации в полевых условиях
Различные варианты электрических и механических присоединений
Долговременная стабильность калибровочных характеристик
Высокая степень защиты от неправильного подключения, коротких замыканий и перепадов напряжений
Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы

Диапазоны давления: от 0…60 до 0…600 бар, абсолютное, избыточное
Основная погрешность: 0,35 / 0,25 / 0,2 % ДИ
Выходной сигнал: 0/4…20 мA/HART, 0…10 В, 0…5 В, HART-протокол и др. (опция: Ex-исполнение)
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -25…+125°C
Класс защиты: IP 65-68
Механическое присоединение: М10х1, M12x1, M12x1.5, M20x1.5, G¼", G½", ½" NPT, ¼" NPT
Электрическое присоединение: DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), кабельный ввод PG7, Buccaneer
Искробезопасное исполнение: 0ExiaIICT4
Исполнения корпуса для полевых условий: герметичное неразъёмное кабельное соединение, малые габаритные размеры
Изготовление датчиков с требуемыми характеристиками под заказ
Перенастройка диапазона у многопредельных датчиков с выходным сигналом 4-20 мА (без HART) может быть произведена с помощью конфигуратора ADAPT-100.

Среда	Область применения
вода газы топливо жидкости	станки и обрабатывающие центры гидравлические прессы инжекционные формовочные машины погрузочно-разгрузочное оборудование подвижные гидравлические установки коммунальное хозяйство

DMK 331
(ДМК331)
Промышленный датчик давления для агрессивных сред

Промышленный датчик давления с керамическим сенсором для агрессивных сред. Возможно исполнение датчика с различными вариантами механического подсоединения: стандартное: с штуцером G1.2" и керамической мембраной; дополнительно: с открытой керамической мембраной и штуцером G1.2" для измерения низкого давления от 0…0.6 бар и 0…25 бар. Для сред, агрессивных к нержавеющей стали, рекомендуется применять штуцер, выполненный из PVDF. Такой материал применим в медицинских технологиях, очистке воды в химической промышленности.

Индивидуальная настройка диапазона по требованию заказчика
Долговременная стабильность калибровочных характеристик
Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы
Защита от неправильного подключения, коротких замыканий и перепадов напряжений
Специальное исполнение для работы с кислородом
Конструкция с открытой мембраной и др.
Искробезопасное исполнение: 0ExiaIICT4
Изготовление датчиков с требуемыми характеристиками под заказ

Диапазоны давления: от 0…0,6 до 0…600 бар, абсолютное, избыточное, разрежение
Основная погрешность: 0,5 / 0,25 % ДИ
Выходной сигнал: 0/4…20 мA/HART, 0…10 В, 0…5 В, HART-протокол и др. (опция: Ex-исполнение)
Сенсор: керамический тензорезистивный
Диапазон температур измеряемой среды: -20…+135°C
Класс защиты: IP 65-68
Механическое присоединение: M20x1.5, G½", G¼" (опция: штуцер из PVDF)
Электрическое присоединение: DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), кабельный ввод PG7, Buccaneer

Среда	Область применения
вода агрессивные газы кислород агрессивные жидкости	медицинское оборудование технологии защиты окружающей среды гальвано-производство работы с кислородом химическое производство

DMP 331P
(ДМП331П)
Датчик давления с торцевой мембраной для мониторинга технологических процессов

Предназначен для мониторинга технологических процессов путем пропорционального преобразования значения давления в электрический сигнал. Конструктивной особенностью датчика является торцевая мембрана, позволяющая применять датчик для измерения давления в вязких субстанциях. Датчик пригоден для использования во всех средах неагрессивных к нержавеющей стали типа 1.4435 и 1.4301. В специальном исполнении с танталовым покрытием мембраны возможно измерение давления особо агрессивных сред (хлор и т.п.). Наличие стандартизованных электрических сигналов на выходе, наряду с возможностью выбора механических вариантов крепления изделия, обеспечивают широкие возможности по применению датчика.

Высокая линейность характеристик
Долговременная стабильность калибровочных характеристик
Различные варианты электрических и механических присоединений
Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы
Специальная конструкция с применением радиатора для измерения давления в средах с температурой до 300°C
Корпус из нержавеющей стали для полевого монтажа
Искробезопасное исполнение: 0ExiaIICT4
Герметичное неразъемное кабельное соединение
Малые габаритные размеры

Диапазоны давления: от 0…0,1 до 0…600 бар, абсолютное, избыточное, разрежение
Основная погрешность: 1,0 / 0,5 / 0,35 / 0,25 % ДИ
Выходной сигнал: 0/4…20 мА/HART, 0…10 В, 0…5 В, HART, Modbus
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -25…+300°C
Класс защиты: IP 65-68
Механическое присоединение: VARIVENT®, M20x1.5, G½", G¾", G1", G1½", фланец, пищевые исполнения (DIN 11851, Clamp), PASVE 1"
Электрическое присоединение: DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), кабельный ввод PG7, Buccaneer

Среда	Область применения
вязкие и пастообразные среды пищевые среды вода топливо	химическая промышленность пищевая промышленность целлюлозно-бумажная промышленность особо агрессивное производство (хлор и т.п.)

DMK 331P
(ДМК331П)
Датчик для пищевой промышленности / фармацевтики

Особенность - это измерение вязких и агрессивных сред с высоким давлением. Исполнен на основе керамического чувствительного элемента, отличительными особенностями которого являются низкая температурная погрешность, хорошие линейность и долговременная стабильность. Возможен выбор заполняющей жидкости: силиконовое масло (стандартно), пищевое масло, галокарбон. Для использования при высоких температурах возможно специальное исполнение с охлаждающим элементом (радиатором).

Различные варианты выходных сигналов и электрических разъёмов позволяют использовать DMK 331P во множестве областей.
Датчик может использоваться также во взрывоопасных зонах.

Диапазоны давления: от 0…1 до 0…400 бар, абсолютное, избыточное, разрежение
Основная погрешность: 0,5 / 0,25 % ДИ
Выходной сигнал: 0/4…20 мА, 0…10 В, 0…5 В, HART-протокол
Сенсор: керамический тензорезистивный
Диапазон температур измеряемой среды: -20…+300°C
Класс защиты: IP 65-68
Механическое присоединение: VARIVENT®, M20x1.5, G½", G¾", G1", G1½", фланец, пищевые исполнения (DIN 11851, Clamp)
Электрическое присоединение: DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), кабельный ввод PG7, Buccaneer

Среда	Область применения
вязкие и пастообразные среды пищевые среды вода топливо	пищевая промышленность фармацевтика бумажная промышленность контроль технологических процессов

DMP 331Pi
(ДМП331Пи)
Датчик давления с торцевой мембраной для мониторинга технологических процессов

Высокая линейность характеристик
Долговременная стабильность калибровочных характеристик
Различные варианты электрических и механических присоединений
Высокая степень защиты от неправильного подключения, короткого замыкания и перепадов напряжения
Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы

Диапазоны давления: от 0…0,4 до 0…40 бар, абсолютное, избыточное, разрежение
Основная погрешность: 0,1 % ДИ
Выходной сигнал: 0/4…20 мА, 0…10 В, 0…5 В
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -25…+300°C
Класс защиты: IP 65-68
Механическое присоединение: VARIVENT®, M20x1.5, G½", G¾", G1", G1½", фланец, пищевые исполнения (DIN 11851, Clamp)
Электрическое присоединение: DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), кабельный ввод PG7, Buccaneer
Специальная конструкция с применением радиатора
Корпус из нержавеющей стали для полевого монтажа
Цифровой интерфейс RS-232,RS-485 для регулировки характеристик датчика (нулевая точка, диапазон, демпфирование)
Искробезопасное исполнение: 0ExiaIICT4
Малые габаритные размеры.

Среда	Область применения
вязкие и пастообразные среды пищевые среды вода топливо	технологические операции химическая промышленность пищевая промышленность целлюлозно-бумажная промышленность особо агрессивное производство (хлор и т.п.)

DMP 331i
(ДМП331и)
Высокоточный датчик давления с цифровым выходом

Представляет следующее поколение датчиков давления и является дальнейшим развитием наших стандартных датчиков для промышленного применения. Предназначены для универсального применения в промышленности и соответствуют высоким требованиям по точности и стабильности характеристик. Механическая конструкция датчика выполнена в соответствии со стандартной схемой исполнения. В датчиках применен принципиально новый цифровой усилитель, основанный на микропроцессорной сборке, а также 16 битный аналого-цифровой преобразователь, что позволяет обойтись без применения дополнительного аналогового усилителя. Блок обработки осуществляет активную компенсацию характеристик чувствительного элемента.

Долговременная стабильность калибровочных характеристик
SMART - технология
Индивидуальная настройка диапазона по требованию заказчика
Например: 0…1.75 бар (0…175 кПа)
Защита от короткого замыкания, смены полярности при подключении, электрического перенапряжения
Прочная и надежная конструкция для тяжелых условий эксплуатации, защита от вибрационных нагрузок
Продолжительный срок службы

Диапазоны давления: от 0…0,4 до 0…40 бар, абсолютное, избыточное, разрежение
Основная погрешность: 0,1 % ДИ
Выходной сигнал: 4…20 мA (опция: Ex-исполнение), RS232 для настройки "нуля" и "диапазона", RS 485/HART, RS 485/Modbus, HART-протокол
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -40…+125°C
Класс защиты: IP 65-67
Механическое присоединение: M20x1.5, G¼", G½"
Электрическое присоединение: DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), кабельный ввод PG7, Buccaneer.
Цифровой интерфейс RS232 для регулировки характеристик датчика (диапазон, затухание)
Искробезопасное исполнение: 0ExiaIICT4
Изготовление датчиков с требуемыми характеристиками под заказ

Среда

Область применения

вода
газы
топливо
жидкости

мониторинг технологических процессов
пневматические и гидравлические прессы
технологии защиты окружающей среды / медицинские технологии
исследовательские приложения
измерение потребления газа и калориметрия
коммерческие узлы учёта
коммунальное хозяйство

DMP 333i
(ДМП333и)
Высокоточный врезной датчик давления с цифровым выходом

Погрешность менее 0,2% ВПИ в диапазоне -20…80°С
Долговременная стабильность калибровочных характеристик
Индивидуальная настройка диапазона по требованию заказчика
Защита от короткого замыкания, смены полярности при подключении, электрического перенапряжения
Прочная и надежная конструкция для тяжелых условий эксплуатации, защита от вибрационных нагрузок
Продолжительный срок службы

Диапазоны давления: от 0…60 до 0…600 бар, абсолютное, избыточное
Основная погрешность: 0,1 % ДИ
Выходной сигнал: 4…20 мA (опция: Ex-исполнение), RS232 для настройки "нуля" и "диапазона", RS 485/HART, RS 485/Modbus, HART-протокол
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -40…+125°C
Класс защиты: IP 65-67
Механическое присоединение: M20x1.5, G¼", G½"
Электрическое присоединение: DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), кабельный ввод PG7, Buccaneer
Цифровой интерфейс RS232 для регулировки характеристик датчика (диапазон, затухание)
Искробезопасное исполнение: 0ExiaIICT4
Изготовление датчиков с требуемыми характеристиками под заказ

Среда	Область применения
вода газы топливо жидкости	мониторинг технологических процессов пневматические и гидравлические прессы технологии защиты окружающей среды / медицинские технологии исследовательские приложения измерение потребления газа и калориметрия

DMP 343
(ДМП343)
Промышленный датчик для измерения низкого давления

Предназначен для измерения низкого давления от 6 мбар (0,6 кПа), а также для вакуумных измерений -1000…0 мбар (-100…0кПа). В качестве измеряемой среды выступают газы, сжатый воздух, неагрессивные жидкости. DMP 343 генерирует сигнал пропорциональный уровню давления в системе. Основным элементом датчика давления является сенсор DSP201. Благодаря малым габаритным размерам датчика с резьбовым портом давления, а также, применению стандартизированных электрических соединений в корпусе из нержавеющей стали, подходит для работы в сложных атмосферных и механических условиях.

Подходит для работы в неагрессивных средах, сухом очищенном воздухе, неагрессивных жидкостях
Высокая линейность характеристик
Основная погрешность 0,5/1% ДИ
Долговременная стабильность калибровочных характеристик
Превосходная температурная устойчивость
Различные варианты электрических и механических присоединений
Высокая степень защиты от неправильного подключения, короткого замыкания и перепадов напряжения
Прочная и надёжная конструкция для тяжелых условий эксплуатации

Диапазоны давления: от 0…1 до 0…100 кПа, избыточное, разрежение
Основная погрешность: 0,5 / 1 / 2 % ДИ
Выходной сигнал: 0/4…20 мA, 0…10 В, 0…5 В, HART-протокол (опция: Ex-исполнение)
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -25…+125°C
Класс защиты: IP 65-68
Механическое присоединение: M20x1.5, G¼", G½"
Электрическое присоединение: DIN 43650, Binder 723 (5 конт.), M12x1(4 конт.), кабельный ввод PG7, Buccaneer
Искробезопасное исполнение: 0ExiaIICT4
Изготовление датчиков с требуемыми характеристиками под заказ

Среда	Область применения
неагрессивные газы	мониторинг технологических процессов тепловое кондиционирование воздуха биомедицинское оборудование (насосы, респираторное оборудование)

DMP 457
(ДМП 457)
Преобразователь давления для морских условий эксплуатации

Был специально разработан для тяжелых условий проведения измерений, применяется для морских объектов и судов. Возможно его использование в газообразных и жидких средах, совместимых с нержавеющей сталью 1.4404 (316L). Чувствительным элементом датчика является тензорезестивный сенсор из нержавеющей стали, обладающий высокой точностью и высокой долговременной стабильностью. Датчик сертифицирован в системе Germanischer Lloyd (GL), Det Norske Veritas (DNV) и China Classification Society (CCS).

Индивидуальная настройка диапазона по требованию заказчика
Например: от -250 мбар до +150 мбар (от -25 кПа до +15 кПа)
Выходные сигналы: 4…20 мА / 2-х пров.
Различные варианты электрических и механических присоединений
Высокая линейность характеристик
Высокая температурная стабильность
Защита от неправильного подключения, короткого замыкания и перепадов напряжения
Прочная и надёжная конструкция для тяжелых условий эксплуатации
Продолжительный срок службы

Диапазоны давления: от 0…0,1 до 0…600 бар, абсолютное, избыточное
Основная погрешность: 0,5 / 0,35 / 0,25 % ДИ
Выходной сигнал: 4…20 мA
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -40…+125°C
Класс защиты: IP 67
Механическое присоединение: G½" DIN 3852, G½" EN837, G¼" DIN 3852, G¼" EN 837, G¾" DIN 3852, G½" DIN 3852 открытая мебрана, G½" DIN 3852 открытый порт, ½" NPT, ¼" NPT
Коррозионностойкий металлический корпус для полевых условий
Искробезопасное исполнение: 0ExiaIICT4
Изготовление датчиков с требуемыми характеристиками под заказ

Среда

Область применения

вода
газы
агрессивные жидкости

контроль технических и технологических процессов морских судов и шельфового оборудования;
пневматические и гидравлические системы;
дизельные двигатели, компрессоры, насосы;
резервуары для хранения топлива, масла, мазута, нефти.

DMK 458
Преобразователь давления для морских условий эксплуатации

Разработан специально для морских применений. Кроме штуцерного исполнения, возможно исполнение с различными торцевыми мембранами, позволяющими использовать датчик в густых, вязких и загрязнённых средах. Благодаря емкостному керамическому чувствительному элементу собственной разработки, в котором по запросу может быть применена керамика высокой степени очистки (99,9%), датчик DMK 458 имеет минимальную погрешность и одновременно высокую устойчивость к перегрузке по давлению и широкий температурный диапазон.

Высокая устойчивость к перегрузкам по давлению
Низкая температурная погрешность
Очень хорошая долговременная стабильность

Диапазоны давления: от 0…0,4 до 0…20 бар, избыточное
Основная погрешность: 0,25 / 0,10 % ДИ
Выходной сигнал: 4…20 мA
Сенсор: емкостной керамический
Диапазон температур измеряемой среды: -20…+125°C
Класс защиты: IP 67
Механическое присоединение: G½" DIN 3852, G½" EN837, G½" NPT, фланец
Искробезопасное исполнение для зоны 0 (температурный класс 4)
Мембрана Al2O3 99,9%
Штуцер из сплава CuNiFe
Различные габаритные и присоединительные размеры

Среда	Область применения
вода газы агрессивные жидкости	Мониторинг уровня судна во время погрузочно-разгрузочных работ Мониторинг тяги Использование в системах компенсации крена Измерение уровня в балластных и расходных цистернах

HMP 331D. Технические характеристики
DMP 331. Технические характеристики
DMP 330S. Технические характеристики
DMP 330L. Технические характеристики
DMP 330F. Технические характеристики
DMP 330M. Технические характеристики
DMP 330H. Технические характеристики
DMP 333. Технические характеристики
DMK 331. Технические характеристики
DMP 331P. Технические характеристики
DMK 331P. Технические характеристики
DMP 331Pi. Технические характеристики
DMP 331i. Технические характеристики
DMP 333i. Технические характеристики
DMP 343. Технические характеристики
DMP 457. Технические характеристики
DMK 458. Технические характеристики
Каталог
Обозначение кодов заказа

Давление. Измерители-преобразователи

HMP, DMP, DMK Датчики давления BD SENSORS RUS

Обозначение кодов заказа
