ПД100И модели 167, 1Х7. Общепромышленные датчики давления

Раздел:

Преобразователи давления ПД100, ПД100И — это линейки микропроцессорных датчиков давления, предназначенных для непрерывного преобразования давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА.

Информация
Документация
Смотрите также

ТУ 4212-002-46526536-2009
Декларация о соответствии ТР Таможенного союза
Свидетельство об утверждении типа средств измерений
Сертификат взрывозащиты Таможенного союза 1 Ex d IIC T6 Gb (ПД100-115)
Сертификат промышленной безопасности на основании ЭПБ
Санитарно-эпидемиологическое заключение Роспотребнадзора

ПРЕИМУЩЕСТВА:

Повышенная надежность и стабильность характеристик.
Выполнены в корпусах из нержавеющей стали.
Высокая герметичность за счет покрытия микросхемотехники компаундом.
Степень защиты корпуса – IP65.
Соответствуют требованиям по устойчивости к воздействию электромагнитных помех по классу А по ГОСТ 30804.6.2-2013.
Для нормирования сигнала сенсора и температурной компенсации использована современная цифровая полиномиальная технология.
Малые габариты (от 80 мм) и вес датчиков позволяют устанавливать их в труднодоступных местах.

ОВЕН ПД100И предназначены для применения в системах автоматического регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе на взрывоопасных производствах. Специализированные исполнения – для пищевой и химической промышленности, холодильной техники и т.п.

Рабочая среда для датчиков ПД100И – различные жидкости (в том числе агрессивные), пар, газы (в том числе метан), газовые смеси, не агрессивные к материалу измерительной мембраны сенсора.

Высокостабильный сенсор с мембраной из нержавеющей стали AISI 316L вварен лазерной сваркой в штуцер из нержавеющей стали AISI 304S.
Внутренняя полость заполнена неполимеризующимся герметиком.
Виды измеряемого давления:
- избыточное (ДИ);
- избыточное-вакуумметрическое (ДИВ);
- гидростатическое (ДГ);
- вакуумметрическое (ДВ);
- абсолютное (ДА).
Перегрузочная способность – от 200 до 500 % ВПИ.
Выходной сигнал 4…20 мА, цифровой Modbus.
Удобство присоединения кабеля за счет разъема стандарта EN175301-803 форма А (DIN43650 А).

ПД100И модель 167 Погружной гидростатический датчик давления столба жидкости

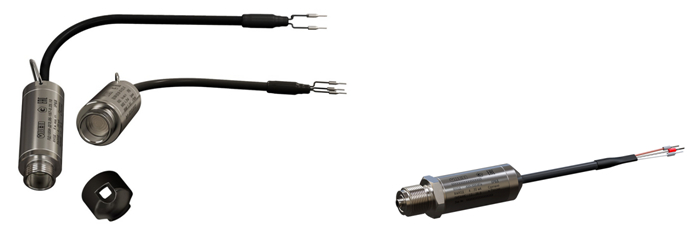

Малогабаритный датчик ПД100И представляет собой преобразователь гидростатического давления столба жидкости (уровня) с сенсором типа КНК (кремний на кремнии), с выходным сигналом 4…20 мА, с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану от механических повреждений.

Преобразователь ПД100И предназначен для систем измерения и поддержания уровня жидкости на объектах водоснабжения: водозаборных скважинах, водонапорных башнях, накопительных и сточных ёмкостях и резервуарах.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
Стабильное значение "ноля" преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,01 до 2,5 МПа (1,0 до 250,0 м вод. ст.).
Тип измеряемого давления – гидростатическое (ДГ).
Диапазон температур измеряемой среды: –40…+100 °С.
Класс точности – 0,25 %; 0,5 %; 1,0 %; 1,5 %.
Межповерочный интервал – 5 лет / 4 года.

Технические характеристики:

Наименование	Значение
Выходной сигнал	4...20 мА, 2-проводная схема «токовая петля»
Основная приведенная погрешность	0,25 или 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	0…+60 °С
Напряжение питания	12…36 В постоянного тока (номинальное 24 В)
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Максимальная потребляемая мощность	не более 0,9 Вт
Защита от подачи напряжения питания обратной полярности	есть
Устойчивость к климатическим воздействиям	УХЛ3.1
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость	класс А по ГОСТ 30804.6.2-2013
Степень защиты корпуса	IP68
Диапазон рабочих температур окружающего воздуха	–20…+70 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП
Вес датчика без упаковки / в упаковке / вес кабеля	0,2 кг / 0,3 кг / 0,8 кг на 10 м
Штуцер (без защитного колпачка)	M20×1,50 «открытый порт»
Тип электрического соединителя	кабель гидрометрический (неразъёмно)
Габаритный размер (без кабеля), не более	92×27 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

Обозначение при заказе:

Пример обозначения при заказе:

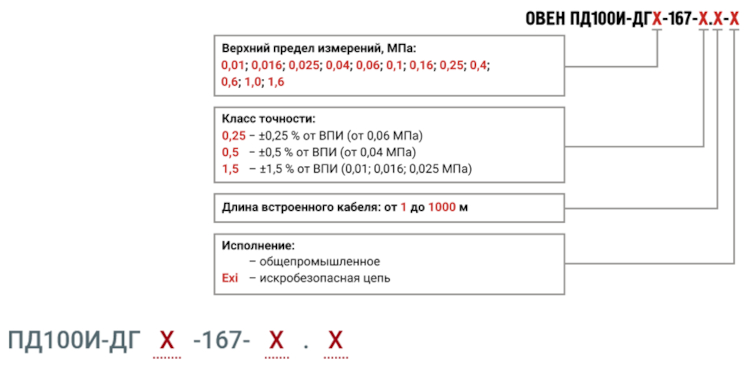

ОВЕН ПД100И-ДГ0,06-167-0,5.10
Это означает, что изготовлению и поставке подлежит преобразователь уровня с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – гидростатическое 0…6,0 м вод. ст., мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5 «открытый порт», кабельный ввод со степенью защиты IP68, основная приведённая погрешность – 0,5 % ВПИ, гидрометрический кабель длиной 10 метров, межповерочный интервал 5 лет, с первичной поверкой.

ПД100И модели 1х7 Датчик давления для затапливаемых колодцев

Малогабаритный датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии), с выходным сигналом 4…20 мА, с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Для связи сенсора с атмосферой в кабеле присутствует капилляр.

Преобразователь ПД100И предназначен для измерения давления на сетевых трубопроводах в затапливаемых тепловых камерах и колодцах, в помещениях с высокой влажностью, агрессивными парами, разъедающими контакты стандартных электроразъёмов, на оборудовании, подвергаемом мойке под давлением и на трубопроводах в затапливаемых колодцах.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

Высокая степень защиты IP68 – датчик может работать под слоем воды.
Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
Стабильное значение "ноля" преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,01 до 2,5 МПа.
Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Диапазон температур измеряемой среды: –40…+100 °С.
Класс точности – 0,25 %; 0,5 %; 1,0 %; 1,5 %.
Межповерочный интервал – 5 лет / 4 года.

Технические характеристики:

Наименование	Значение
Выходной сигнал	4...20 мА, 2-проводная схема «токовая петля»
Основная приведенная погрешность	0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды	Корпус: -40…+100 °С, кабель: -5…+80 °С
Напряжение питания	12…36 В постоянного тока (номинальное 24В)
Сопротивление нагрузки	0…1,0 кОм (в зависимостиот напряжения питания)
Максимальная потребляемая мощность	не более 0,9 Вт
Защита от подачи напряжения питания обратной полярности	есть
Устойчивость к климатическим воздействиям	УХЛ3.1
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость	класс А по ГОСТ 30804.6.2-2013
Степень защиты корпуса	IP68
Диапазон рабочих температурокружающего воздуха	–20…+80 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП
Вес датчика без упаковки /в упаковке / вес кабеля	0,2 кг / 0,3 кг / 0,8 кг на 10 м
Штуцер для подключения к процессу	M20×1,5 манометрической формы G1/2 манометрической формы G1/4 G1/2 торцевая мембрана М24х1,5 торцевая мембрана
Тип электрического соединения	кабель гидрометрический (неразъёмно)
Габаритный размер (без кабеля), не более	92×27 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

Обозначение при заказе:

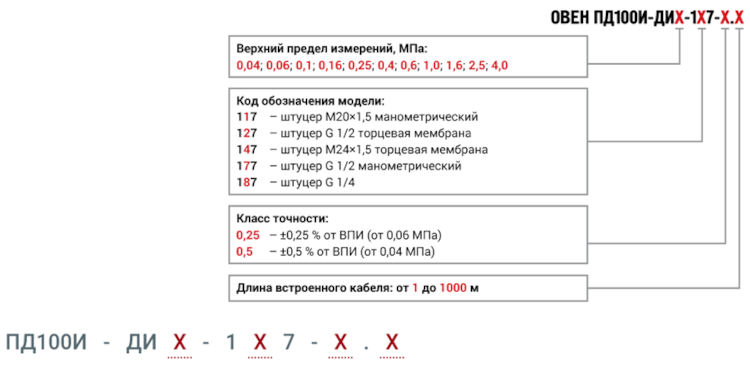

Модификации ПД100И-ДИХ-1Х7

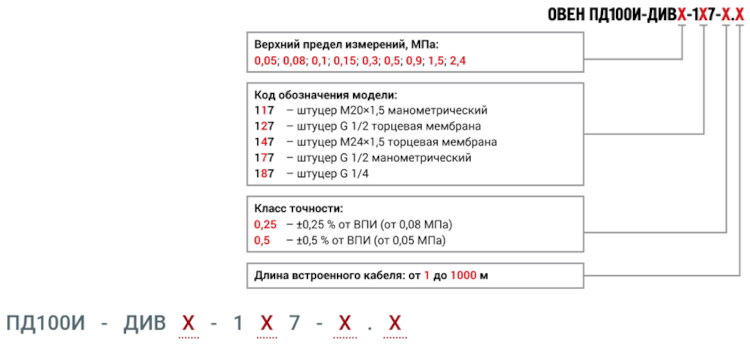

Модификации ПД100И-ДИВХ-1Х7

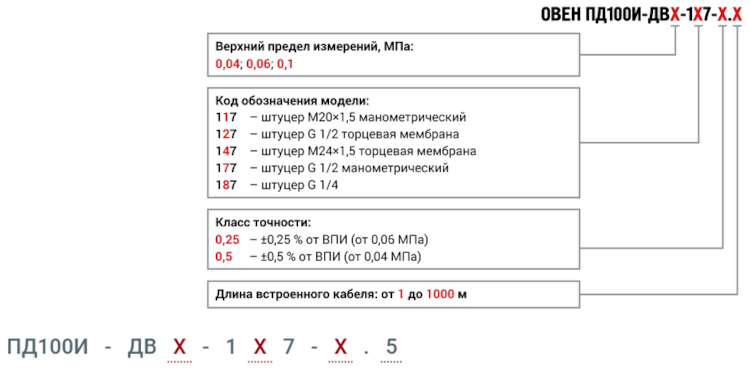

Модификации ПД100И-ДВХ-1Х7

Пример обозначения при заказе:

ОВЕН ПД100И-ДИ1,0-177-0,5.10
Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – избыточное 0…1,0 МПа, мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба G1/2, кабельный ввод со степенью защиты IP68, основная приведённая погрешность – 0,5 % ВПИ, гидрометрический кабель длиной 10 метров, межповерочный интервал 5 лет, с первичной поверкой.
