ПД100И модели 1х3-R Общепромышленный цифровой датчик давления с интерфейсом RS-485

Раздел:

Малогабаритный цифровой датчик ПД100И представляет собой преобразователь давления с цельносварным, залитым компаундом корпусом с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали с выходным сигналом RS-485/Modbus RTU.

Информация
Документация
Смотрите также

Отличительной особенностью преобразователя давления ПД100И с протоколом Modbus RTU является возможность прямого подключения к контроллерам и шлюзам.

Преобразователь ПД100И предназначен для измерения давления в системах с цифровым обменом, сложной конфигурации, с протяжёнными линиями связи, эфирными участками передачи данных. Использование цифрового датчика давления ПД100И освобождает аналоговые входы контроллеров для других задач, упрощает и удешевляет монтаж за счёт отсутствия модулей ввода и меньшего количества проводов, особенно при протяжённых линиях связи.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485.
Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
Устойчивость к гидроударам.
Стабильное значение "ноля" преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,01 до 4,0 МПа.
Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Диапазон температур измеряемой среды: –40…+100 °С.
Класс точности – 0,25 %; 0,5 %.
Межповерочный интервал – 5 лет / 4 года.

Технические характеристики

Наименование	Значение
Выходной сигнал	RS-485 Modbus
Основная приведенная погрешность	0,25 или 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Пылевлагозащита корпуса	IP 65
Штуцер для подключения давления	M20×1,5 и G1/2 манометрической формы, G1/4
Габаритный размер (по высоте)	не более 105 мм
Тип электрического соединителя	разъём М12, 5-контактный, розетка «под винты» в комплекте
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП
Устойчивость к механическим воздействиям	группа N2 по ГОСТ Р 52931
Помехоустойчивость	класс А по ГОСТ30804.6.2-2013
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Разрешающая способность измерения (АЦП) не менее	0,01 % ВПИ
Напряжение питания (постоянного тока)	10…42 В постоянного тока
Защита от обратной полярности напряжения питания	есть
Канал измерения давления
Верхний предел измерения (ВПИ)	0,04…4,0 МПа
Перегрузка, не менее	200 % от ВПИ
Постоянная времени экспоненциального фильтра	1…255 сек
Параметры интерфейса RS-485
Скорости обмена	9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи	Modbus RTU
Входное сопротивление	96 кОм (до 256 приборов в одной сети)
Гальваническое разделение цепей питания / RS-485	есть, до 500 В

Условия эксплуатации

Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.

Обозначение при заказе:

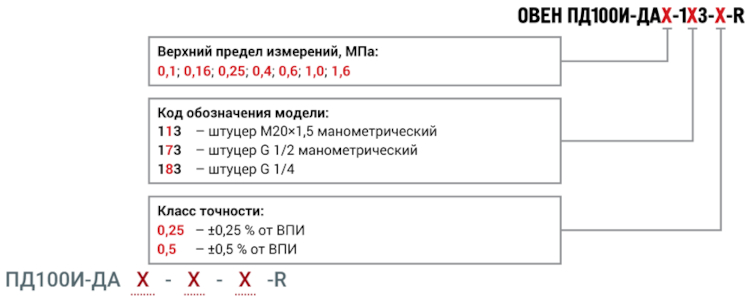

Модификации ПД100И-ДАX-1X3-X-R

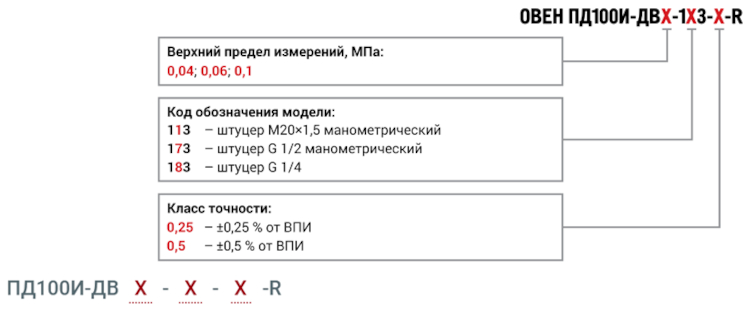

Модификации ПД100И-ДВX-1X3-X-R

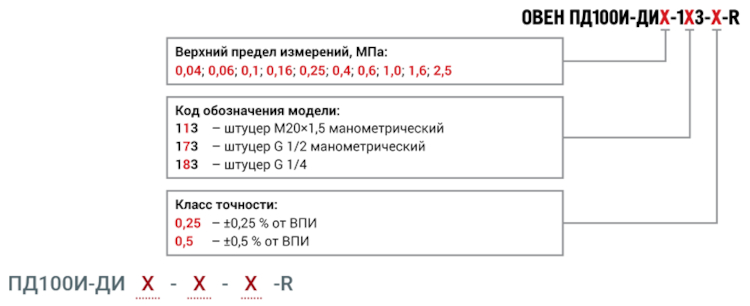

Модификации ПД100И-ДИX-1X3-X-R

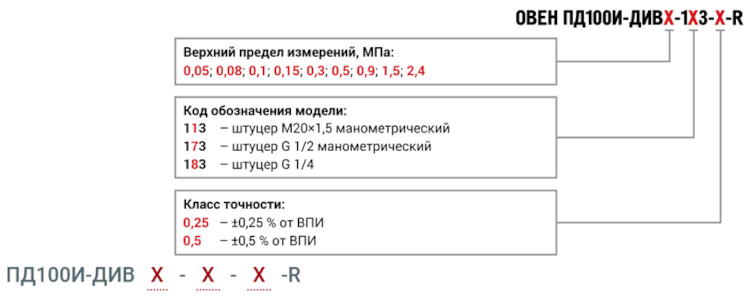

Модификации ПД100И-ДИВX-1X3-X-R
