ПД100И модели 121 Датчик давления с торцевой мембраной G1/2 для загрязненных сред

Раздел:

Малогабаритный датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с торцевой мембраной G1/2 из нержавеющей стали AISI 316L и выходным сигналом 4…20 мА.

Информация
Документация
Смотрите также

Преобразователь ПД100И применяется для измерения уровня в открытых емкостях и давления в трубопроводах на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах с вязкими и загрязненными средами: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки.

Среда измерения

Сильно загрязнённые, высоковязкие, коксующиеся жидкости.

Отличительные особенности

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
Стабильное значение "ноля" преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,01 до 4,0 МПа.
Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Диапазон температур измеряемой среды: –40…+100 °С.
Класс точности – 0,25 %; 0,5 %; 1 %; 1,5 %.
Межповерочный интервал – 5 лет / 4 года.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…36 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим	группа исполнения V3
воздействиям	по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	4 / 5 лет
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки/ в упаковке	0,2 кг / 0,3 кг
Штуцер для подключения	G1/2 «торцевая мембрана»
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 82 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

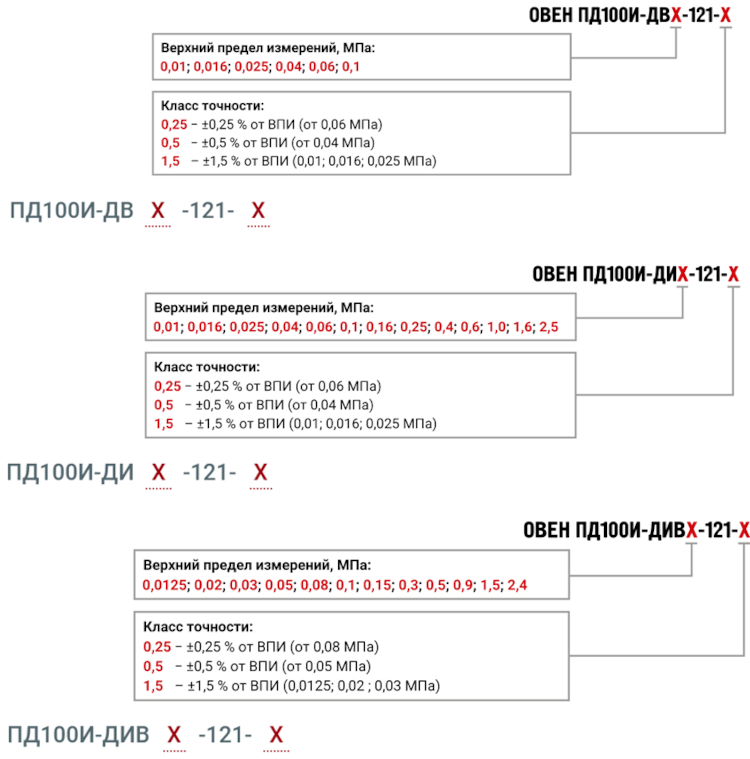

Обозначение при заказе:

Аксессуары

Б.П.5.G1/2.16.1 — Бобышка прямая для датчика давления модели 121 резьбой G1/2 длиной 16 мм из стали СТ20
Б.П.5.G1/2.16.2 — Бобышка прямая для датчика давления модели 121 резьбой G1/2 длиной 16 мм из стали AISI304
