ПД180 Датчик давления с гигиеническими присоединениями

Раздел:

Малогабаритный датчик ПД180 представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии), с выходным сигналом 4…20 мА, с измерительной мембраной из нержавеющей стали, с широким набором гигиенических присоединений Clamp и молочная гайка (муфта).

Информация
Документация
Смотрите также

Преобразователь давления ПД180 предназначен для применения в пищевом и фармацевтическом производствах, мазутохранилищах, химическом производстве.

Отсутствие скрытых полостей в используемых гигиенических присоединениях позволяет датчику работать в производственных процессах, где исключены «мёртвые зоны» для санобработки внутренних полостей и где используются вязкие или полимеризующиеся среды.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
Стабильное значение "ноля" преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,04 до 1,6 МПа.
Тип измеряемого давления – избыточное (ДИ, вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Диапазон температур измеряемой среды: –40…+100 °С.
Класс точности – 0,25 %; 0,5 %.
Межповерочный интервал – 5 лет / 4 года.

Технические характеристики

Наименование	Значение
Выходной сигнал	4...20 мА, 2-проводная схема «токовая петля»
Основная приведенная погрешность	0,25 %; 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	-40…+100 °С
Напряжение питания	12…36 В постоянного тока (номинальное 24В)
Сопротивление нагрузки	0…1,6 кОм (в зависимости от напряжения питания)
Максимальная потребляемая мощность	не более 0,9 Вт
Защита от подачи напряжения питания обратной полярности	есть
Устойчивость к климатическим воздействиям	УХЛ3.1
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость	класс А по ГОСТ 30804.6.2-2013
Степень защиты корпуса	IP65
Диапазон рабочих температур окружающего воздуха	–20…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	Сертификат СИ на стадии получения
Методика поверки	КУВФ.406230.100 МП
Вес датчика без упаковки /в упаковке	0,3 кг / 0,4 кг
Присоединение к измеряемому процессу	CLAMPпо стандарту DIN 32676– размеры DN15 (20), DN25 (32, 40),DN50 Молочная гайкапо стандарту DIN 11851– размеры DN20,DN25,DN32,DN40,DN50
Тип электрического соединения	электроразъём EN 175301-803 форма А (DIN 43650 A)
Габаритный размер, не более	92×27 мм
Перегрузочная способность	не менее 200 % от ВПИ
Давление перегрузки разрушения	не менее 400 % от ВПИ

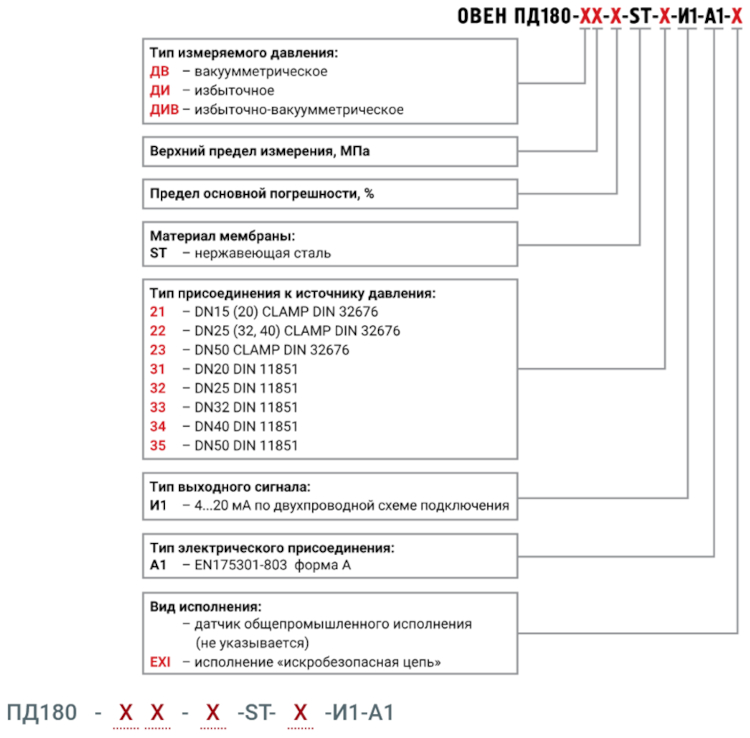

Обозначение при заказе:
