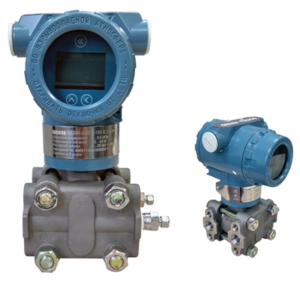

ПД200-ДД Интеллектуальный датчик дифференциального давления

Раздел:

ПД200 представляет собой высокоточный интеллектуальный датчик давления с емкостным керамическим сенсором и мембранами из нержавеющей стали.

Информация
Документация
Смотрите также

Датчик обеспечивает непрерывное преобразование давления измеряемой среды в унифицированный выходной токовый сигнал 4…20 мА и цифровой сигнал стандарта HART.

Преобразователи ПД200 предназначены для измерения перепада давления или расхода среды на сужающих устройствах в системах автоматического регулирования и управления на основных и вторичных производствах в промышленности и ЖКХ: газораспределительных системах, узлах учета газа, объектах энергетики, «барабанах» котлов в котельных, парогенерирующих объектах, вентиляционных системах.

Среда измерения

Воздух, пар, различные жидкости, нейтральные к нержавеющей стали.

Отличительные особенности

Высокая точность измерения – класс точности 0,1 %.
Удобство настройки и эксплуатации – встроенная жидкокристаллическая индикация с подсветкой, поворотный на 360° корпус.
Многопредельность – возможность перенастройки диапазона измерения на более низкий предел измерения (перенастройка 100:1).
Удаленная настройка параметров – наличие HART-интерфейса для передачи информации о состоянии прибора и измеряемых параметрах в цифровом виде.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений: от ± 0,007 до ± 2,0 МПа.
Степень защиты корпуса IP65.
Перегрузочная способность – не менее 800 % от ВПИ.
Присоединение к процессу – фланец.
Диапазон температур измеряемой среды: -40…100 °С.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4…20 мА
Пределы основной погрешности измерения	±0,1 %; ±0,25 %ДИ
Напряжение питания	18...42 В
Сопротивление нагрузки	Не менее 250 Ом
Степень защиты корпуса	IP65
Среднее время наработки	500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	2 года
Вес без упаковки/ в упаковке	3,5 кг / 5,0 кг
Диапазон рабочих температур окружающего воздуха	-20 (-40*)…70 °С
Диапазон температур измеряемой среды	-40…100 °С
Перегрузочная способность	13 МПа
Предельное давление перегрузки	13 МПа

* Температура работы без показаний жидкокристаллической индикации

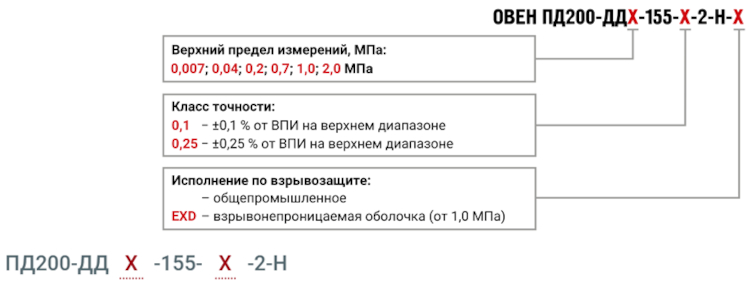

Обозначение при заказе:

Дополнительное оборудование:

Блоки вентильные
Трубки импульсные
- ТИ-2.50 Трубка импульсная спиральная из нержавеющей стали AISI 304 с присоединительной резьбой М20х1,5 и длиной 50 см
- ТИ-2.200 Трубка импульсная спиральная из нержавеющей стали AISI 304 с присоединительной резьбой М20х1,5 и длиной 200 см
