ПД100И модели 1х1-Exi, 8х1-Exi Взрывозащищенные датчики давления

Раздел:

Преобразователи предназначены для регулирования технологических процессов в системах автоматического контроля на промышленных предприятиях.

Информация
Документация
Смотрите также

Функции преобразователей:

измерение давления, не превышающего ВПИ, в неагрессивных жидких и газообразных средах;
во взрывозащищенном исполнении – работа во взрывоопасных зонах;
непрерывное преобразование измеряемого давления (абсолютного, избыточного, гидростатического, дифференциального, разрежения) в унифицированный выходной сигнал постоянного тока 4–20 мА или в цифровой сигнал для интерфейса RS-485;
цифровая фильтрация (демпфирование) преобразованного сигнала;
передача полученного сигнала по интерфейсу RS-485 к другим приборам системы.

ПД100И модели 1х1-Exi Датчик давления повышенной надёжности для основных производств в исполнении EXI

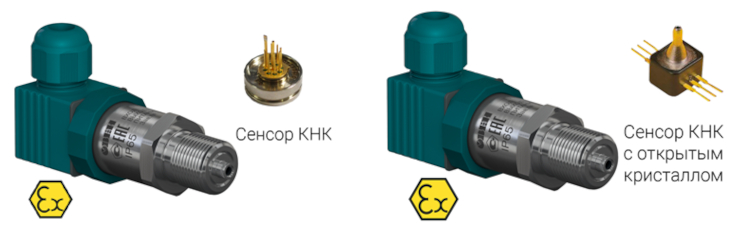

Малогабаритный датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали с выходным сигналом 4…20 мА.

Преобразователь ПД100И предназначен для систем учета тепла (теплосчетчиков, тепловычислителей) в ЖКХ, а также для применений в удаленных и труднодоступных местах мониторинга в нефтегазовой сфере, для испытательной и лабораторной техники водоканалов и газовых сетей.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
Устойчивость к гидроударам.
Стабильное значение "ноля" преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,01 до 4,0 МПа.
Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Диапазон температур измеряемой среды: –40…+100 °С.
Класс точности – 0,25 %; 0,5 %; 1,5 %.
Межповерочный интервал – 5 лет / 4 года.
Взрывозащита – «искробезопасная цепь» 1Ex ia IIC T6 Gb.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-х проводная схема
Исполнение по взрывозащите	"Искробезопасная цепь" 1Exia IICT6Gb
Основная приведенная погрешность	0,25; 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…24 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим	группа исполнения V3
воздействиям	по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	4 / 5 лет
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки/ в упаковке	0,18 кг / 0,3 кг
Штуцер для подключения давления	M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 95 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

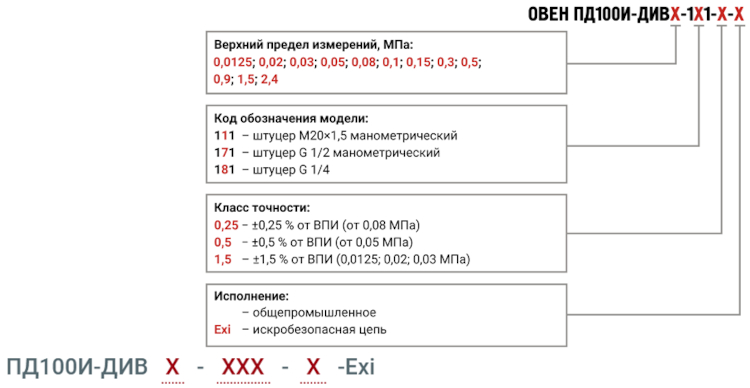

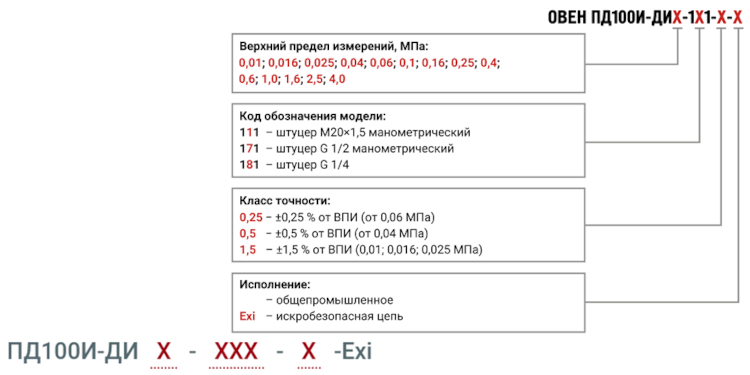

Обозначение при заказе:

ПД100И модели 8х1-Exi Датчик низкого давления для неагрессивных газов в исполнении EXI

Малогабаритный датчик ПД100И представляет собой преобразователь давления с открытым измерительным кремниевым кристаллом сенсора и выходным сигналом 4…20 мА.

Преобразователь ПД100И предназначены для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и т.п.

Среда измерения

Только для неагрессивных газов, в том числе горючих (воздух, природный газ, печной газ).

Отличительные особенности

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
Стабильное значение "ноля" преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,2 кПа до 100,0 кПа (от 0,0002 МПа до 0,1 МПа).
Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Диапазон температур измеряемой среды: –40…+100 °С.
Класс точности – 0,25 %; 0,5 %; 1 %; 1,5 %.
Межповерочный интервал – 5 лет / 4 года.
Взрывозащита – «искробезопасная цепь» 1Ex ia IIC T6 Gb.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	0,25; 0,5; 1,0 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+85 °С
Напряжение питания	12…36 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим	группа исполнения V3
воздействиям	по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	4 / 5 лет
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки/ в упаковке	0,2 кг / 0,3 кг
Штуцер для подключения давления	M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 95 мм
Перегрузочная способность	не менее 400 % от ВПИ
Предельное давление перегрузки	не менее 700 % от ВПИ

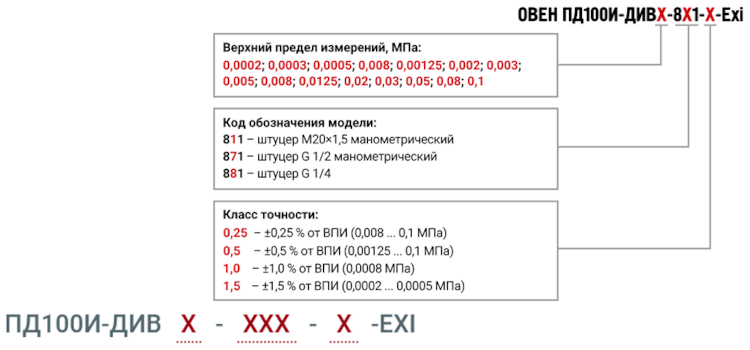

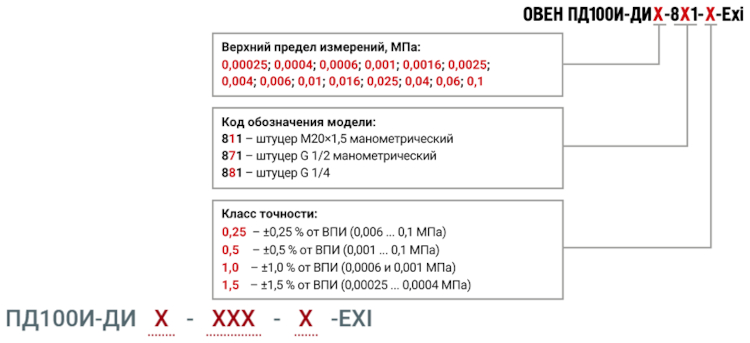

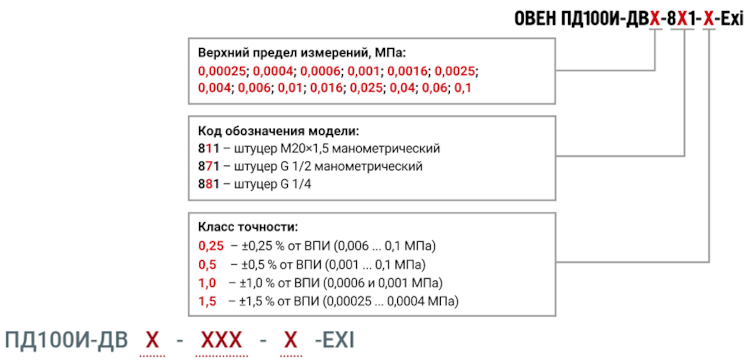

Обозначение при заказе:
