ПД100И модель 167-Exi Погружной гидростатический датчик давления столба жидкости в исполнении EXI

Раздел:

Малогабаритный датчик ПД100И представляет собой преобразователь гидростатического давления столба жидкости (уровня) с сенсором типа КНК (кремний на кремнии), с выходным сигналом 4…20 мА, с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем.

Информация
Документация
Смотрите также

Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану от механических повреждений.

Преобразователь ПД100И применяется в системах измерения и поддержания уровня жидкости на взрывоопасных производствах и объектах: резервуары нефтепродуктов, сточные ёмкости химических производств, бензобаки карьерных самосвалов, хранилища топливозаправочных станций, ванны гальванизации и т.д

Среда измерения

Монофракционные нефтепродукты, химически агрессивные стоки, кислоты, щелочи, авиационный керосин, техническая вода и т.п нейтральные к нержавеющим сталям AISI 316L, AISI 304S и поливинилхлориду PVC кабеля.

Отличительные особенности

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
Стабильное значение "ноля" преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,01 до 2,5 МПа (1,0 до 250,0 м вод. ст.).
Тип измеряемого давления – гидростатическое (ДГ).
Диапазон температур измеряемой среды: –40…+100 °С.
Класс точности – 0,25 %; 0,5 %; 1,0 %; 1,5 %.
Межповерочный интервал – 5 лет / 4 года.
Взрывозащита – «искробезопасная цепь» 1Ex ia IIC T6 Gb.

Технические характеристики

Наименование	Значение
Выходной сигнал	4...20 мА, 2-проводная схема «токовая петля»
Основная приведенная погрешность	0,25 или 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	0…+60 °С
Напряжение питания	12…36 В постоянного тока (номинальное 24В)
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Максимальная потребляемая мощность	не более 0,9 Вт
Защита от подачи напряжения питания обратной полярности	есть
Устойчивость к климатическим воздействиям	УХЛ3.1
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость	класс А по ГОСТ 30804.6.2-2013
Степень защиты корпуса	IP68
Диапазон рабочих температур окружающего воздуха	–20…+70 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП
Вес датчика без упаковки /в упаковке / вес кабеля	0,2 кг / 0,3 кг / 0,8 кг на 10 м
Штуцер (без защитного колпачка)	M20×1,50 «открытый порт»
Тип электрического соединителя	кабель гидрометрический (неразъёмно)
Габаритный размер (без кабеля), не более	92×27 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

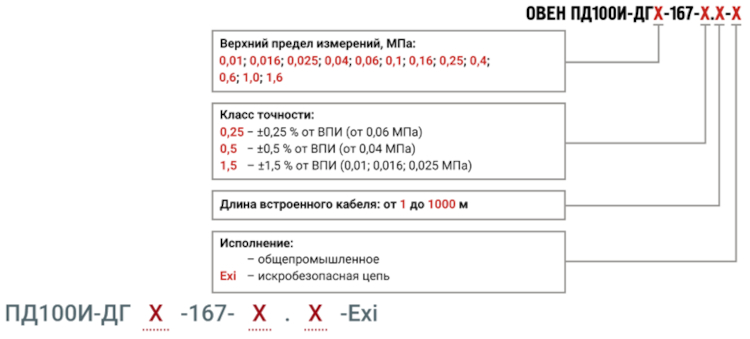

Обозначение при заказе:

Пример обозначения при заказе:

ОВЕН ПД100И-ДГ0,06-167-0,5.10-Exi
Это означает, что изготовлению и поставке подлежит преобразователь уровня с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – гидростатическое 0…6,0 м вод. ст., мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5 «открытый порт», кабельный ввод IP68, основная приведённая погрешность – 0,5 % ВПИ, гидрометрический кабель длиной 10 метров, исполнение «искробезопасная цепь» 1 Ex ia IIC T6 Gb, межповерочный интервал 5 лет, с первичной поверкой.

Дополнительное оборудование:

КК-01 клеммная коробка для подключения погружных уровнемеров
ЗАЖИМ ПОДВЕСНОЙ ЗП-1
