ПД100И модель 141-Exi, 121-Exi Датчик давления с торцевой мембраной для загрязненных сред в исполнении EXI

Раздел:

Преобразователи предназначены для регулирования технологических процессов в системах автоматического контроля на промышленных предприятиях.

Информация
Документация
Смотрите также

Функции преобразователей:

измерение давления, не превышающего ВПИ, в неагрессивных жидких и газообразных средах;
во взрывозащищенном исполнении – работа во взрывоопасных зонах;
непрерывное преобразование измеряемого давления (абсолютного, избыточного, гидростатического, дифференциального, разрежения) в унифицированный выходной сигнал постоянного тока 4–20 мА или в цифровой сигнал для интерфейса RS-485;
цифровая фильтрация (демпфирование) преобразованного сигнала;
передача полученного сигнала по интерфейсу RS-485 к другим приборам системы.

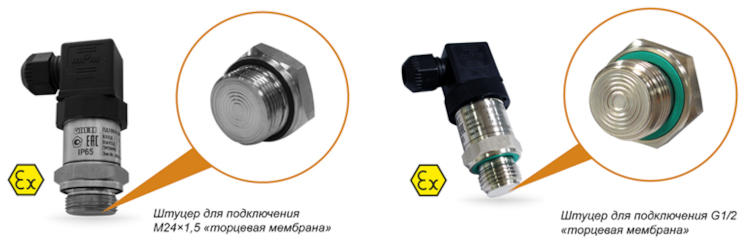

ПД100И модель 141-Exi Датчик давления с торцевой мембраной M24×1,5 для загрязнённых сред в исполнении EXI

Малогабаритный датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с торцевой мембраной M24×1,5 из нержавеющей стали AISI 316L и выходным сигналом 4…20 мА.

Преобразователь ПД100И применяется для измерения уровня в открытых емкостях и измерения давления в трубопроводах на взрывоопасных пищевых производствах, для измерения давления мазута и других взрывоопасных вязких или загрязнённых сред.

Среда измерения

Сильнозагрязнённые, высоковязкие, коксующиеся жидкости.

Отличительные особенности

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
Стабильное значение "ноля" преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики:

Верхний предел измерений – от 0,01 до 2,5 МПа.
Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Диапазон температур измеряемой среды: –40…+100 °С.
Класс точности – 0,25 %; 0,5 %; 1 %; 1,5 %.
Межповерочный интервал – 5 лет / 4 года.
Взрывозащита – «искробезопасная цепь» 1Ex ia IIC T6 Gb.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…36 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Помехоустойчивость	класс А по ГОСТ 30804.6.2-2013
Устойчивость к механическим воздействиям	группа исполнения V3по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	4 / 5 лет
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки/ в упаковке	0,2 кг / 0,3 кг
Штуцер для подключения	M24×1,5 «торцевая мембрана»
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 95мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

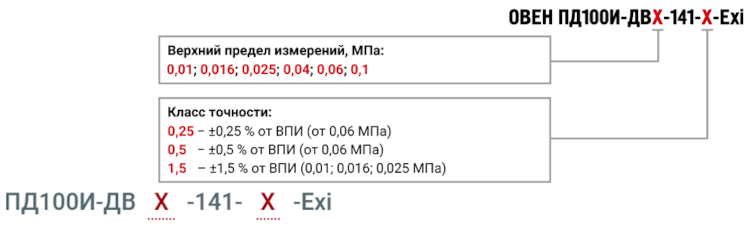

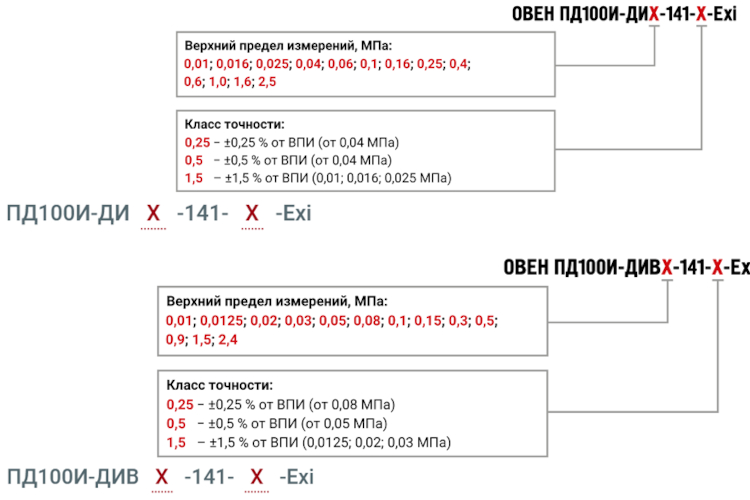

Обозначение при заказе:

Пример обозначения при заказе:

ПД100И-ДИ1,0-141-0,5-Exi
Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля, взрывозащита вида «искробезопасная цепь» 1 Ex ia IIC T6 Gb, измеряемое давление – избыточное 0…1,0 МПа, мембрана сенсора из нержавеющей стали толщиной 40 мкм, присоединение к процессу – резьба М24×1,5 «торцевая мембрана», электроразъём EN175301-803 со степенью защиты IP65, основная суммарная приведённая погрешность – 0,5 % ВПИ, межповерочный интервал 5 лет, с первичной поверкой.

ПД100И модель 121-Exi Датчик давления с торцевой мембраной G1/2 для загрязнённых сред в исполнении EXI

Малогабаритный датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с с торцевой мембраной G1/2 из нержавеющей стали AISI 316L и выходным сигналом 4…20 мА.

Среда измерения

Сильнозагрязненные, высоковязкие, коксующиеся жидкости.

Отличительные особенности

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
Стабильное значение "ноля" преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,01 до 4,0 МПа.
Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Диапазон температур измеряемой среды: –40…+100 °С.
Класс точности – 0,25 %; 0,5 %; 1 %; 1,5 %.
Межповерочный интервал – 5 лет / 4 года.
Взрывозащита – «искробезопасная цепь» 1Ex ia IIC T6 Gb.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…36 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим	группа исполнения V3
воздействиям	по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	4 / 5 лет
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки/ в упаковке	0,2 кг / 0,3 кг
Штуцер для подключения	G1/2 «торцевая мембрана»
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 92 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

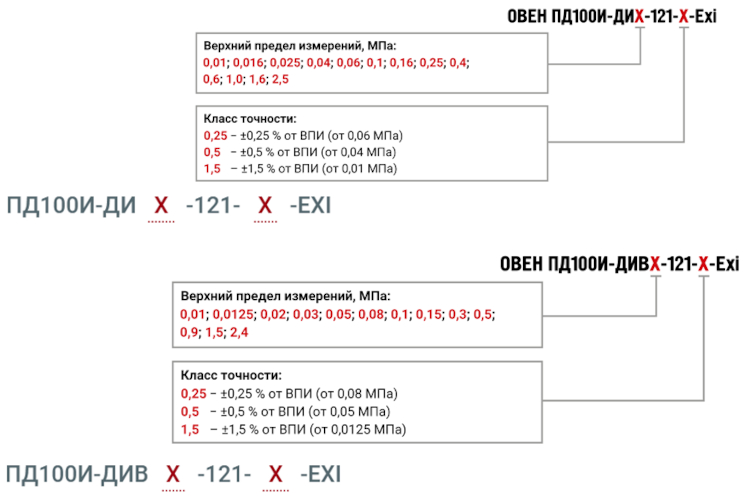

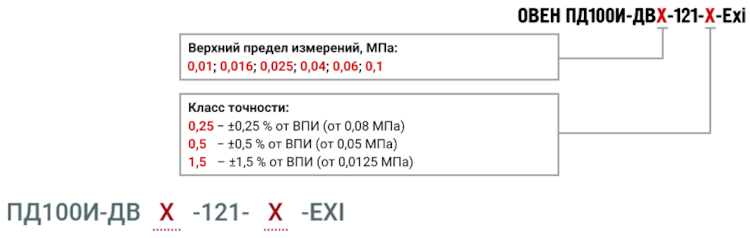

Обозначение при заказе:

Пример обозначения при заказе:

ПД100И-ДИ1,0-121-0,5-Exi
Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля, взрывозащита типа «искробезопасная цепь» 1Ex ia IIC T6 Gb, измеряемое давление – избыточное 0…1,0 МПа, мембрана сенсора из нержавеющей стали толщиной 40 мкм, присоединение к процессу – резьба G1/2 «торцевая мембрана», электроразъём EN175301-803 со степенью защиты IP65, основная суммарная приведённая погрешность – 0,5 % ВПИ, межповерочный интервал 5 лет, с первичной поверкой.
