ПД100И модели 1х5-2-Exd Датчик давления с ЖК-индикацией и перенастройкой в исполнении EXD

Раздел:

Датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали, с выходным сигналом 4…20 мА.

Информация
Документация
Смотрите также

Датчик имеет «полевой» корпус и матричный ЖК-индикатор. Датчик производится в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищённому электрооборудованию группы II.

Преобразователи давления ПД100И предназначены для применения в составе систем автоматического регулирования и управления в энергетике, на объектах нефтегазового хозяйства, производствах, находящихся в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ и производствах с агрессивными средами.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

Удобство настройки и эксплуатации – графическая поворотная матричная ЖК-индикация с регулируемой подсветкой и линейной шкалой.
Перенастройка параметров датчика – перенастройка диапазона измерений до 1:5, корректировка точки 4 мА («нуля»), выбор размерности измеряемой величины.
Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
Устойчивость к гидроударам.
Стабильное значение "ноля" преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,01 до 4,0 МПа.
Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Диапазон температур измеряемой среды: –40…+100 °С.
Класс точности – 0,25 %; 0,5 %; 1,5 %.
Межповерочный интервал – 5 лет / 4 года.
Взрывозащита – «Взрывонепроницаемая оболочка» 1Ex dII CT6 Gb.

Технические характеристики

Наименование	Значение
Выходной сигнал	4...20 мА, 2-проводная схема «токовая петля»
Основная приведенная погрешность	0,25 или 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…36 В постоянного тока (номинальное 24В)
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Максимальный потребляемый ток	не более 3,4 мА
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Защита от подачи напряжения питания обратной полярности	есть
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость	класс А по ГОСТ 30804.6.2-2013
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП1
Вес без упаковки/ в упаковке	2,5 кг / 3,0 кг
Штуцер для подключения давления	М20×1,5, ГОСТ 2405 G 1/2 B DIN EN 837 G 1/4 E DIN 3852 G 1/2 «торцевая мембрана»
Тип электрического соединителя	кабельный ввод М20×1,5 в полевой корпус
Габаритные размеры ПД100И-EXD	(133×154×114) ± 1 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

Условия эксплуатации

Диапазон температуры измеряемой среды: от -40 до +100 °С.
Температура окружающего воздуха: от -40 до +80 °С.
Относительная влажность воздуха: до 85 % при +35 °С и более низких температурах без конденсации влаги.
Атмосферное давление: от 84,0 до 106,7 кПa.
Рабочая среда не должна быть агрессивна к нержавеющим сталям AISI 316L и AISI 304S.
Рабочая среда не должна кристаллизоваться или затвердевать в канале штуцера, предназначенном для подвода давления к сенсору.

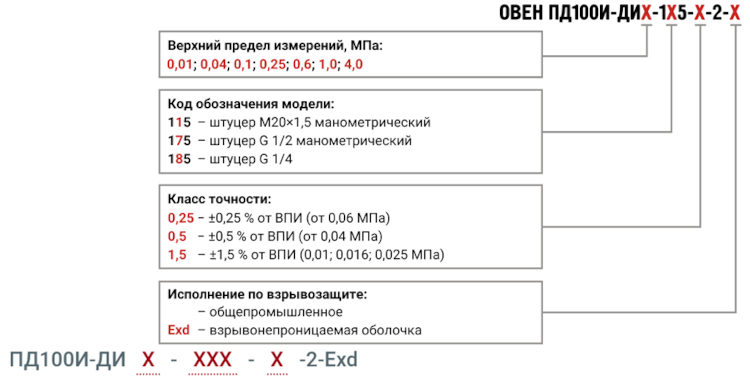

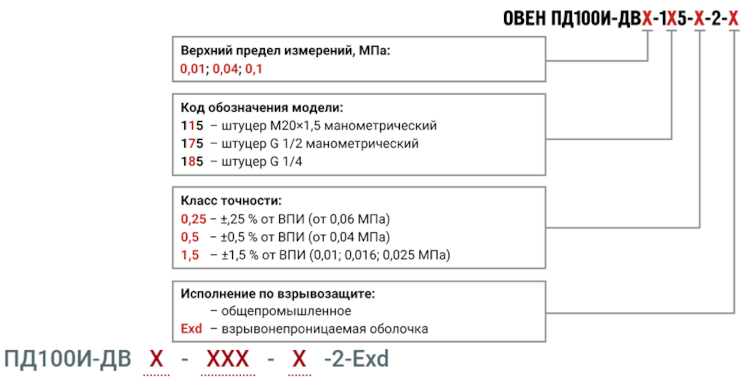

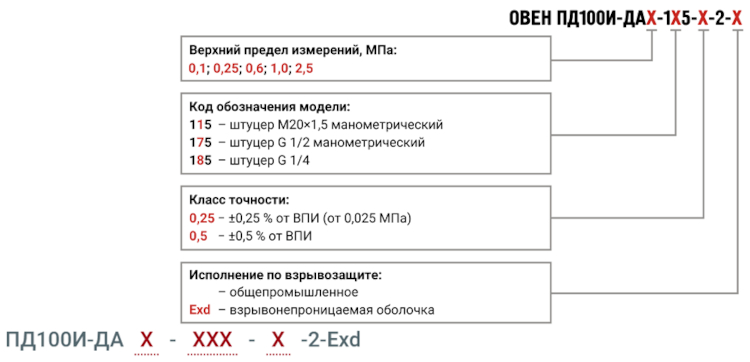

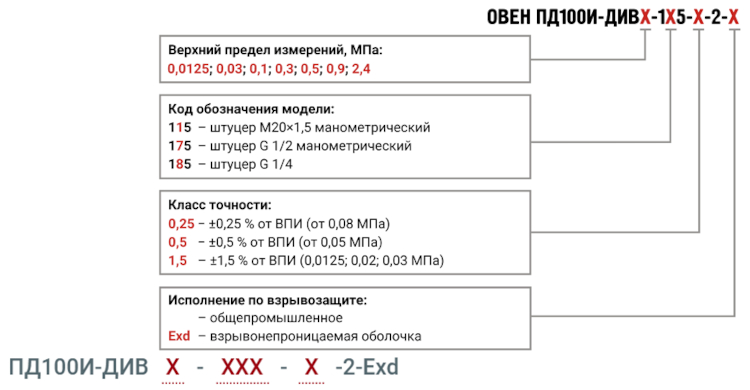

Обозначение при заказе:

Пример обозначения при заказе:

ОВЕН ПД100И-ДИ1,0-115-0,5-2-EXD
Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – ДИ (избыточное 0…1,0 МПа), мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5, полевой корпус с кабельным вводом, основная приведённая погрешность 0,5 % ВПИ, ЖК-индикация, исполнение «взрывонепроницаемая оболочка» 1 Ex d IIC T6 Gb, межповерочный интервал 5 лет, с первичной поверкой.
