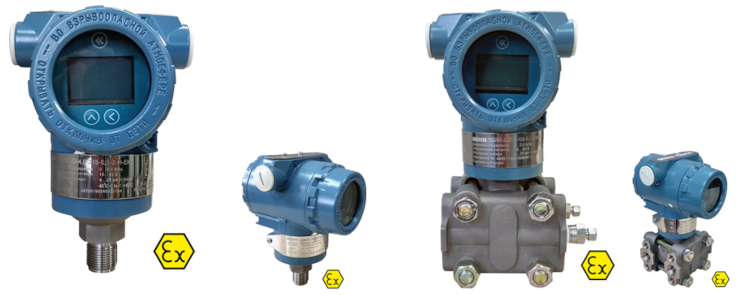

ПД200-ДИ-EXD / ПД200-ДД-EXD Интеллектуальные датчики давления в исполнении EXD

Раздел:

Преобразователи предназначены для непрерывного преобразования измеряемого давления (избыточного, избыточного- вакуумметрического или дифференциального) в унифицированный выходной сигнал постоянного тока 4–20 мА и цифровой сигнал интерфейса HART.

Информация
Документация
Смотрите также

Преобразователи взрывозащищенного исполнения могут применяться для работы во взрывоопасных условиях.

Взрывозащищенный преобразователь имеет вид взрывозащиты «взрывонепроницаемая оболочка» и предназначен для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Область применения преобразователей — системы контроля, автоматического регулирования и учета в промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Рабочая среда для преобразователей — жидкости (в том числе техническая вода), пар, газы, парогазовые и газовые смеси при давлении, не превышающем верхний предел измерения преобразователя, и нейтральные или неагрессивные по отношению к контактирующим с ними материалам преобразователей.

Преобразователи относятся к приборам, предназначенным для контроля и регулирования технологических процессов в соответствии с ГОСТ Р 52931–2008 и относятся к многопредельным восстанавливаемым одноканальным и однофункциональным изделиям и являются взаимозаменяемыми изделиями третьего порядка согласно ГОСТ Р 52931–2008 и соответствуют требованиям ГОСТ 22520–85.

Типы измеряемого давления

Преобразователи, в зависимости от модификации, позволяют измерять различные типы давлений:

избыточное (ДИ);
избыточное-вакуумметрическое (ДИВ);
дифференциальное (ДД).

Преобразователь дифференциального давления (ДД) совместно с расходомерными шайбами позволяет измерять расход жидких и газообразных сред и уровень жидкости в сосудах под давлением.

ПД200-ДИ-EXD Интеллектуальный датчик избыточного давления в исполнении EXD

ПД200 представляет собой высокоточный интеллектуальный датчик давления во взрывозащищенном исполнении с емкостным керамическим сенсором, датчик обеспечивает непрерывное преобразование давления измеряемой среды в унифицированный выходной токовый сигнал 4…20 мА и цифровой сигнал стандарта HART.

Преобразователи ПД200 предназначены для измерения перепада давления или расхода среды на объектах энергетики: крупные ТЭЦ, ГРЭС, котельные, «обвязка» тепловых турбин, а также в нефтегазовой отрасли – нефтепроводы, средние НПЗ, газопроводы.

Среда измерения

Жидкости (в том числе техническая вода), пар, газы, нейтральные к оксиду алюминия Al₂O₃.

Отличительные особенности

Высокая точность измерения – класс точности 0,1 %.
Удобство настройки и эксплуатации – встроенная жидкокристаллическая индикация с подсветкой, поворотный на 360° корпус.
Многопредельность – возможность перенастройки диапазона измерения на более низкий предел измерения (перенастройка 10:1).
Удаленная настройка параметров – наличие HART-интерфейса для передачи информации о состоянии прибора и измеряемых параметрах в цифровом виде.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений: 1,0 МПа; 4,0 МПа; 6,0 МПа.
Степень защиты корпуса IP65.
Перегрузочная способность – не менее 800 % от ВПИ.
Присоединение к процессу – штуцер М20×1,5.
Диапазон температур измеряемой среды: -40…100 °С.
Взрывозащита – «Взрывонепроницаемая оболочка» 1Ex dII CT6 Gb.

Модификации:

Модификация	ВПИ, МПа	Класс точности	Тип давления
ПД200-ДИ1,0-315-0,1-2-Н-ЕХD	1	0.1%	Избыточное
ПД200-ДИ4,0-315-0,1-2-Н-ЕХD	4	0.1%	Избыточное
ПД200-ДИ6,0-315-0,1-2-Н-ЕХD	6	0.1%	Избыточное
ПД200-ДИ1,0-315-0,25-2-Н-ЕХD	1	0.25%	Избыточное
ПД200-ДИ4,0-315-0,25-2-Н-ЕХD	4	0.25%	Избыточное

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4…20 мА
Пределы основной погрешности измерения	±0,1 %; ±0,25%ДИ
Напряжение питания	18...42 В
Сопротивление нагрузки	Не менее 250 Ом
Степень защиты корпуса	IP65
Среднее время наработки	500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	2 года
Вес без упаковки/ в упаковке	1,5 кг / 2,0 кг
Диапазон рабочих температур окружающего воздуха	-20 (-40*)…70 °С
Диапазон температур измеряемой среды	-40…100 °С
Тип электрического соединителя	Кабельный ввод под небронированный кабель 6-12 мм
Перегрузочная способность	не менее 800 % от ВПИ
Предельное давление перегрузки	не менее 1500 % от ВПИ

* Температура работы без показаний жидкокристаллической индикации.

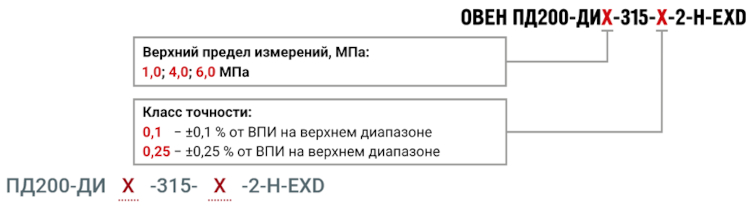

Обозначение при заказе:

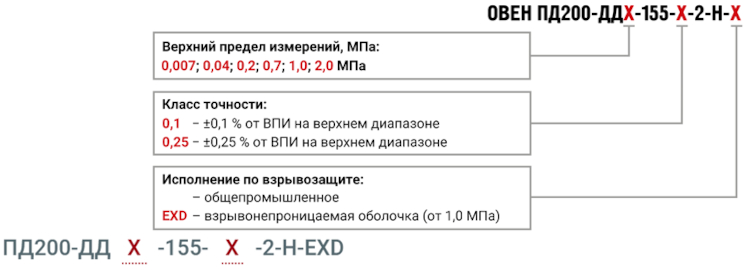

ПД200-ДД-EXD Интеллектуальный датчик дифференциального давления в исполнении EXD

ПД200 представляет собой высокоточный интеллектуальный датчик давления с емкостным керамическим сенсором и мембранами из нержавеющей стали, датчик обеспечивает непрерывное преобразование давления измеряемой среды в унифицированный выходной токовый сигнал 4…20 мА и цифровой сигнал стандарта HART.
