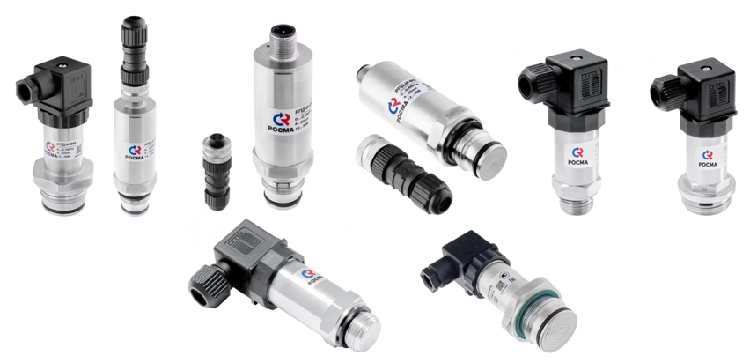

ТИП РПД-И-ФМ (РПД-В-ФМ, РПД-ИВ-ФМ) Датчики давления с фронтальной мембраной

Раздел:

Давление. Измерители-преобразователи

• Информация
• Документация
• Смотрите также

•

  Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного (РПД-И-ФМ), вакуумметрического (РПД-В-ФМ), вакуумметрического и избыточного (РПД-ИВ-ФМ) давлений в унифицированный выходной сигнал постоянного тока.

  Присоединение с открытой мембраной позволяет использовать датчики для следующих измеряемых сред: вязкие, загрязненные или кристаллизующиеся жидкости, а также газы и пары, неагрессивные к нержавеющей стали.

  Область применения: пищевая и фармацевтическая промышленность.
  Класс точности: 0,5
  Диапазон измерений давлений, МПа:

  РПД-И-ФМ	G½,G1, М20х1,5	0…0,025*/0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4
  РПД-В-ФМ	G½, М20х1,5	-0,1…0
  РПД-ИВ-ФМ		-0,1...0,3 / 0,5 / 0,9
  РПД-И-ФМc11, РПД-И-ФМ с11 разъем М12х1	G½	0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4
  	G1	0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4

  * — кроме РПД-И-ФМ с резьбой присоединения G½ и М20х1,5.

  Диапазон рабочих температур, °C:
  Окружающая среда: −10…+100
  Измеряемая среда: −10…+100
  Выходной сигнал, мА: 4…20
  Напряжение питания, В: 12…36
  Потребляемая мощность, Вт: Не более 1
  Время отклика, мс: ≤5
  Корпус и штуцер: IP65, нержавеющая сталь 08Х17Н13М2
  Электрическое присоединение:
  Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице ниже)
  Разъем М12х1 (4 pin) пластик
  Резьба присоединения*:
  G½; G1; М20×1,5 - фронтальная мембрана
  G½; G1 - фронтальная мембрана с уплотнением по торцу (модель с11)
  * — под заказ другие резьбы
  Межповерочный интервал: 5 лет
  Климатическое исполнение:
  Группа В3 по ГОСТ Р 52931;
  климатическое исполнение УХЛ
  категории 3.1 по ГОСТ 15150
  Техническая документация:
  НСРП. 421262.001ТУ
  ГОСТ 22520–85

  Датчики давления РПД-И-ФМ:

  Тип	Класс точности	Выходной сигнал	Диапазон измерений давлений, МПа	Резьба присоединения
  РПД-И-ФМ	0,5	4…20мА	0…0,04 / 0,06 / 0,1 / 0,16 / 0,25 /0,4 / 0,6 / 1 / 1,6 / 2,5 / 4	G½;M20×1,5
  			0…0,025 /0,04 / 0,06 / 0,1 / 0,16 / 0,25/0,4 / 0,6 / 1 / 1,6 / 2,5 /4	G1
  РПД-В-ФМ			-0,1…0	G½; M20×1,5
  РПД-ИВ-ФМ			-0,1...0,3 / 0,5 / 0,9	G½; M20×1,5
  РПД-И-ФМ c11			0…0,4 / 0,6 / 1 / 1,6 / 2,5 /4	G½
  			0…0,025 /0,04 / 0,06 / 0,1 / 0,16 / 0,25/0,4 / 0,6 / 1 / 1,6 / 2,5 /4	G1
  РПД-И-ФМ с11 разъем М12х1			0…0,4 / 0,6 / 1 / 1,6 / 2,5 /4	G½
  			0…0,025 /0,04 / 0,06 / 0,1 / 0,16 / 0,25/0,4 / 0,6 / 1 / 1,6 / 2,5 /4	G1

  Дополнительные опции

  • Свидетельство о поверке к нумерованному прибору
  • Индивидуальный паспорт на нумерованный прибор
  • Первичная заводская поверка
  • Периодическая поверка

  Пример обозначения:
  РПД-И-ФМ (0–0,4 МПа) (4–20 мА) G½. 0,5
