АДИ, АДУ, АДК, АДО Устройства многофункциональные

Раздел:

Давление. Измерители-преобразователи

АДИ, АДУ, АДК, АДО — многофункциональные регуляторы для котельной автоматики.

Информация
Документация
Смотрите также

Отличительные особенности

Цифровая индикация
Барографическая (светодиодная) шкала
Цифровая фильтрация сигнала
Количество уставок - 4
Напряжение питания – 12…27 В
Потребляемый ток – не более 40 мА.

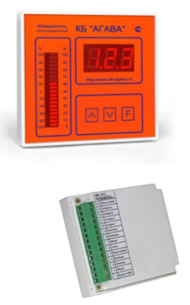

АДИ — устройство индикации

Устройство цифровой индикации АДИ с цифровой и дискретной индикацией величины давления предназначено для:

цифровой фильтрации измеренных сигналов;
отображения цифровой информации о давлении и положении заслонки;
формирования сигналов при достижении заданных уровней контролируемого параметра;

Электрическое питание от стабилизированного источника постоянного тока напряжением от 12 до 27В.
Потребляемый ток не превышает 50 мА.

Индикатор АДИ-01 выпускается в семи вариантах:

Изделие	Назначение	Измеряемый параметр	Отображаемый параметр	Диапазоны измерений		Кол-во дискретных выходов	Токовый выход (4-20 мА)
Изделие	Назначение	Измеряемый параметр	Отображаемый параметр	1	2	Кол-во дискретных выходов	Токовый выход (4-20 мА)
АДИ-01.1	Индикатор универсальный	напряжение и ток	Избыточное давление	0-630 кПа	0-1000МПа	3	есть
АДИ-01.1	Индикатор универсальный	напряжение и ток	Промышленный сигнал	0-100%	-999…+999	3	есть
АДИ-01.3	Измеритель-регулятор	напряжение и ток	Избыточное давление	0-630 кПа	0-1000МПа	4	есть
АДИ-01.3	Измеритель-регулятор	напряжение и ток	Промышленный сигнал	0-100%	-999…+999	4	есть
АДИ-01.5	Цифровой задатчик тока	напряжение	Промышленный сигнал	-	-999…+999	нет	есть
АДИ-01.7	Индикатор положения МЭО	напряжение и ток	Угол поворота МЭО	0-100%	-	3	есть

Назначение

Цифровых индикаторов АДИ-01.1 и АДИ-01.7

ИНДИКАЦИЯ ЗНАЧЕНИЙ:
- промышленных сигналов 4-20мА, 0-10В;
- избыточного давления и разрежения;
- угла поворота исполнительного механизма – МЭО (АДИ-01.7);
- частоты ЧРП.
Настройка при помощи встроенного меню
2, 3 дискретных выхода
Токовый выход 4...20мА

Цифровых индикаторов с функцией регулирования АДИ-01.3

Формирование шим сигналов для управления МЭО
Автоматическое регулирование параметра по ПИ-закону
4 дискретных выхода

Цифрового задатчика тока АДИ-01.5

Режим цифрового задатчика тока
Токовый выход 4...20мА

Параметры:

Цепи питания прибора
– электрическое питание прибора осуществляется от источника постоянного тока напряжением от 12 до 27В;
– потребляемый ток не превышает 75мА;
– нестабильность напряжения питания не более 10%;
– пульсация напряжения питания не более 1%.
Цепи выходных ключей
— величина постоянного тока, не более – 35мА;
— постоянное напряжение, не более – 24В;
— внутреннее сопротивление – 100Ом.
Цепи выходного тока
— напряжение питания токового выхода 24 – 30В;
— сопротивление нагрузки токового выхода до 500Ом.
Входные сигналы
— аналоговый входной сигнал на контакте 5 – ток 4–20мА напряжение не более 3В;
— аналоговый входной сигнал на контакте 4 – напряжение 0–10В.
Условия эксплуатации
— по степени воздействия температуры и влажности окружающего воздуха относятся к группе В4 по ГОСТ 12997-84
— предназначен для эксплуатации в районах с умеренным климатом, климатическое исполнение УХЛ по ГОСТ 15150-69
— имеет степень пылевлагозащищенности IP 20 по ГОСТ 14254-96

Характеристики устройства индикации

АДИ-01.1
Назначение изделия:
— измерение и индикация промышленных сигналов 0–20мА;
— 4–20мА и напряжения постоянного тока 0–10В;
— индикация любых измеренных значения от -999 до 999 (свободно программируемый диапазон);
— формирование сигналов при достижении заданных уровней контролируемого параметра; диапазон, границы которого задаются пользователем (свободно программируемый диапазон).

Технические характеристики:
1) Диапазон измеряемых входных сигналов: 0-20мА, 4-20мА и напряжения постоянного тока 0-10В.
2) Диапазон индицируемых величин может настраиваться в пределах от -999 до 999.
3) Диапазоны индицируемых величин, установленных с асимметричными границами (например: 0...125 или 100...600), индицируются на барографическом индикаторе столбиком от нижней части шкалы.
4) Диапазоны индицируемых величин, установленных с симметричными границами (например: -125...+125), индицируются на барографическом индикаторе от середины шкалы.
5) Формирование сигналов при достижении заданных уровней контролируемого параметра.

АДИ-01.7 (положение МЭО)
Назначение изделий:
— отображение цифровой информации об угле поворота МЭО (механизм электрический однооборотный);
— формирование дискретных сигналов, связанных с направлением вращения выходного вала исполнительного механизма (МЭО);

Технические характеристики:
— отображение угла поворота МЭО осуществляется в относительных единицах (от 0 до 100%);
— диапазон изменения тока датчика положения МЭО - 0–20мА;
— диапазон изменения сопротивления резистивного датчика положения МЭО – от 0 до 100 Ом или то 0 до 1кОм;
— формирование сигналов о достижении заданных углов поворота выходного вала МЭО или сигналов, отображающих направление вращения выходного вала МЭО;
— формирование стандартного токового сигнала 4–20мА, пропорционального углу поворота МЭО.

АДИ-01.5 (Цифровой задатчик тока)
Назначение изделия:
— формирование токового сигнала, пропорционального величине произвольного физического параметра, выходной ток прибора изменяется в диапазоне 4-20мА и зависит от положения движка потенциометра-задатчика;
— индикация в цифровом виде задаваемого параметра.

Технические характеристики:
— диапазон изменения сопротивления задающего потенциометра от 0 до 4.7 кОм;
— границы диапазона задаваемого параметра настраиваются пользователем и лежат в пределах от -999 до 999.

АДИ-01.3 (индикатор с функцией регулирования)
Назначение изделия:
— измерение и индикация промышленных сигналов 0-20мА, 4-20мА и напряжения постоянного тока 0–10В;
— формирование дискретных выходных сигналов при достижении входным сигналом заданных уровней (уставок);
— автоматическое регулирование параметра технологического процесса по ПИ-закону;
— стабилизация (поддержание уровня параметра между двумя уставками);
— формирование ШИМ сигналов для управления исполнительным механизмом.

Технические характеристики:
— Аналоговый входной сигнал - ток 0–20мА, 4–20мА, напряжение постоянного тока 0–10В.
— Количество дискретных выходов – 4:

тип выходного ключа - транзистор с открытым коллектором, в цепь которого установлен токоограничивающий резистор сопротивлением 51 Ом;
коммутируемое напряжение постоянное не более 24В;
коммутируемый ток не более 35мА;

— Диапазон индицируемых величин давления: 0–0,06; 0–0,063; 0–0,1; 0–0,16; 0–0,25; 0–0,4; 0–0,6; 0–0,63; 0–1,0
— Границы пользовательского диапазона (свободно программируемый диапазон) могут настраиваться в пределах от -999 до 999.

АДК–динамический корректор

Предназначен для:

измерения и индикации промышленных сигналов 4–20 мА;
функционального динамического преобразования входного сигнала 4–20 мА;
формирования выходного сигнала постоянного тока 4–20 мА;
для реализации трехимпульсной схемы регулирования давления пара в барабане котла.

Входы:

аналоговый входной сигнал (основной) – ток 4–20 мА;
аналоговый входной сигнал (корректирующий) – ток 4–20 мА.

Выходы:

количество дискретных выходов – 2:
- тип выходного ключа - транзистор с открытым коллектором, в цепи которого установлен токоограничивающий резистор сопротивлением 51 Ом;
- коммутируемое напряжение - постоянное не более 24 В;
- коммутируемый ток не более 35 мА;
аналоговый выходной сигнал – ток 4–20 мА.

Свободно-программируемый диапазон
Различные варианты схем подключения
Настройка при помощи встроенного меню

Динамический корректор предназначен для повышения скорости реакции ПИД-регулятора на быстрые изменения расхода пара.

Например, при резком увеличении расхода пара в паропроводе газового котла, сопровождающимся падением давления пара в барабане, корректор позволяет быстро восстановить значение последнего за счет увеличения давления газа перед горелкой.

Выходной токовый сигнал АДК-01 рассчитывается по следующей формуле):

где:
I осн — основной токовый сигнал
I корр — корректирующий токовый сигнал
К — коэффициент пропорциональности
f() — фильтр высоких частот с постоянной времени Т

Токовый сигнал обратной связи, пропорциональный давлению пара, является основным параметром, а токовый сигнал, пропорциональный расходу пара, является корректирующим воздействием.

Параметры:

Цепи питания прибора
— электрическое питание прибора осуществляется от источника постоянного тока напряжением от 24 до 27В
— потребляемый ток не превышает 40 мА
— нестабильность напряжения питания не более 10%
— пульсация напряжения питания не более 1%
Цепи выходных ключей
— величина постоянного тока, не более – 35 мА
— постоянное напряжение, не более – 24 В
— внутреннее сопротивление – 100 Ом
Цепи выходного тока
— напряжение питания токового выхода 24 – 30 В
— сопротивление нагрузки токового выхода до 500 Ом
Входные сигналы
— аналоговый входной сигнал (основной) - ток 4-20 мА
— аналоговый входной сигнал (корректирующий) - ток 4-20 мА
— напряжение аналоговых входов на контактах 4, 5 не более 3 В
Условия эксплуатации
— по степени воздействия температуры и влажности окружающего воздуха относятся к группе В4 по ГОСТ 12997-84
— предназначен для эксплуатации в районах с умеренным климатом, климатическое исполнение УХЛ по ГОСТ 15150- 69
— имеет степень пылевлагозащищенности IP 20 по ГОСТ 14254-96

Краткие характеристики динамического корректора АДК

Цифровая индикация	есть
Барографическая (светодиодная) шкала	есть
Цифровая фильтрация сигнала	есть
Количество уставок	2
Токовый выход 4–20 мА	есть
Дискретные выходы, шт	2
Напряжение питания, В	24–27
Потребляемый ток, мА, не более	40

АДО — динамический корректор содержания кислорода

Динамический корректор содержания кислорода АДО предназначен для оптимизации содержания уровня кислорода в дымовых газах котла. Функционально устройство располагается в обратной связи контура автоматического регулирования давления воздуха.

Прибор корректирует уровень сигнала давления воздуха в соответствии с кривой соотношения «давление воздуха / содержание кислорода». Скорректированный токовый сигнал поступает на вход регулятора.

Если в качестве исполнительного механизма используется электрифицированная заслонка, то, с точки зрения теории автоматического регулирования, сам регулятор представляет собой последовательно соединенные интегратор и усилитель мощности.

Технические характеристики корректора АДО

Входы:

аналоговый входной сигнал, пропорциональный измеренному давлению воздуха перед горелкой – ток 4–20 мА;
аналоговый входной сигнал, пропорциональный измеренному содержанию кислорода в отходящих газах – ток 4–20 мА.

Выходы:

аналоговый выходной сигнал, пропорциональный скорректированному с учетом содержания кислорода давлению воздуха – ток 4–20 мА;
два дискретных выхода типа «открытый коллектор».

Диапазоны и индикация:

диапазоны величин давления воздуха:
- первый – 0–2,5к Па;
- второй – свободно программируемый диапазон с границами от 0 до 9,99 кПа;
диапазон измерения содержания кислорода от 0 до 100 %;
постоянно отображается входной сигнал давления воздуха, есть возможность оперативного просмотра скорректированного сигнала давления воздуха, входного сигнала содержания кислорода, текущего задания содержания кислорода, вычисленного по таблице;
сигнализация о достижении предела корректировки снизу или сверху путем выдачи сигнала на соответствующие дискретные выходы.

Режимы работы прибора:

режим коррекции текущего значения выходного параметра;
режим настройки.

Условия эксплуатации:

по степени воздействия температуры и влажности окружающего воздуха относятся к группе В4 по ГОСТ 12997-84
предназначен для эксплуатации в районах с умеренным климатом, климатическое исполнение УХЛ по ГОСТ 15150- 69
имеет степень пылевлагозащищенности IP 20 по ГОСТ 14254-96

Основные характеристики

Цифровая индикация	есть
Барографическая (светодиодная) шкала	есть
Цифровая фильтрация сигнала	есть
Количество аварийных уставок	2
Напряжение питания, В	24–27
Потребляемый ток, мА, не более	40

Настраиваемые параметры:

Время оценки сигнала Т (1 – 60мин)
Максимальные пульсации сигнала Рпульс.макс(0 – 10% от Рв.ср)
Период корректирования Ткорр (1 – 10мин)
Величина корректирующего воздействия Ркорр (0,5 – 10% от Рв.ср)
Зона нечувствительности содержания кислорода Qз.н (0,5 – 10% от Qзад)
Максимальная величина коррекции входного сигнала Кмакс (0 – 10% от Рв.ср)

АДУ–регулятор уровня воды (уровнемер)

Регулятор уровня воды АДУ (уровнемер) предназначен для:

отображения цифровой информации об уровне воды на основе состояния электродов или величины токового сигнала 4–20 мА;
поддержания уровня воды между двумя электродами (для уровнемерной колонки с электродами);
регулирования уровня воды по ПИ-закону (для уровнемерной колонки с датчиком токового сигнала);
формирования дискретных выходных сигналов при достижении уровнем воды уставок;
формирования ШИМ-сигналов для управления исполнительным механизмом (например, МЭО);
формирования выходного сигнала постоянного тока 4–20 мА для управления исполнительным механизмом (например, ЧРП).

Основное отличие регулятора уровня АДУ-01 от ближайших аналогов (РОС-301, САУ-М6) состоит в том, что уровнемер АДУ позволяет не только измерять уровень воды, но и поддерживать заданный уровень. Уровнемер АДУ-01 работает как с четырехэлектродной уровнемерной колонкой, так и с уровнемерной колонкой, оснащенной дифференциальным манометром.

Входы:

количество измеряемых электродов – 4;
аналоговый входной сигнал – ток 4–20 мА;
сопротивление жидкости, вызывающее срабатывание входных компараторов – 10±2 кОм.

Выходы:

сигналы ШИМ для управления исполнительным механизмом;
выходной сигнал постоянного тока 4–20 мА.

Краткие характеристики прибора уровнемера:

Цифровая индикация	есть
Барографическая (светодиодная) шкала	есть
Цифровая фильтрация сигнала	есть
Количество уставок	4
Количество дискретных выходов (НАУ, НУ, ВАУ, ВУ)	4
Количество электродов (для режима работы с электродной уровнемерной колонкой)	4
Токовый выход 4–20 мА	есть
Напряжение питания, В	12–27
Потребляемый ток, мА, не более	40

Условия эксплуатации:

по степени воздействия температуры и влажности окружающего воздуха относятся к группе N1 по ГОСТ 12997-84
предназначен для эксплуатации в районах с умеренным климатом, климатическое исполнение УХЛ по ГОСТ 15150-69
имеет степень пылевлагозащищенности IP 20 по ГОСТ 14254-96
