Датчики-реле потока

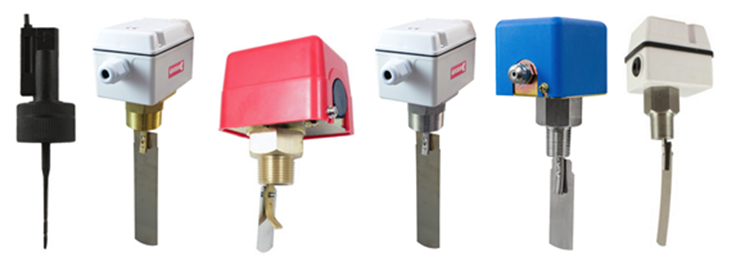

ДР-П Датчики-реле потока лепестковые

Раздел:

Датчики-реле потока

• Информация
• Документация
• Смотрите также

•

  Данные приборы обычно применяются для определения наличия или отсутствия потока жидкости и управления различными устройствами в системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации. При наличии потока воды в трубопроводе датчик-реле подает сигнал на выводы.

  По принципу действия датчики-реле потока подразделяют на лепестковые и поршневые.

  Принцип работы лепестковых датчиков-реле основан на движении лепестка, который замыкает контакты геркона (или микропереключателя) при наличии потока и размыкает контакты при отсутствии потока.

  По способу монтажа лепестковые датчики-реле разделяются на два вида:

  • датчики-реле, устанавливаемые в тройник трубопровода;
  • врезные датчики-реле, для которых существуют два вида монтажного положения:
    • горизонтальное;
    • вертикальное.

  Принцип работы поршневых датчиков-реле основан на перемещении магнитного поршня внутри прибора. Поршень смещается под воздействием потока жидкости в трубе и замыкает контакты геркона. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием силы тяжести, что приводит к размыканию контактов.

  Для датчиков данного вида существуют два вида монтажного положения:

  • горизонтальное;
  • вертикальное.

  Разновидностью поршневых датчиков-реле являются подпружиненные датчики-реле, у которых поршень при отсутствии потока возвращается в исходное положение под действием пружины.

  Для таких датчиков характерно универсальное монтажное положение.

  Подробнее о Датчиках-реле потока серии ДР-П:

  Вид	Наименование	Общие технические характеристики
  	ДР-П-50-20 Датчик-реле потока лепестковый	Прибор для контроля потока воздуха, воды и неагрессивных жидкостей в трубопроводе. Особенности: Вертикальное рабочее положение Малые габаритные размеры НО-контакт. При наличии потока контакт геркона замыкается Высокий ресурс срабатываний Монтируется в тройник на трубопроводе Технические характеристики: Параметр Значение Рабочая среда Воздух, вода и неагрессивные жидкости Максимальное давление рабочей среды 1,2 МПа Температура рабочей среды −20…+90°С Min скорость потока для срабатывания 1,5 л/мин Мах коммутируемая мощность 10 Вт Мах коммутируемый ток =1 A (при =24 В) Мах коммутируемое напряжение =110 В Присоединение Накидная гайка, внутр. G¾" Материал штуцера Пластик Степень защиты IP65 Длина провода 990 мм Габаритные размеры ∅ 34×125 мм Вес 44 г
  	ДР-П-02 Реле потока лепестковое	Лепестковое реле потока предназначено для контроля потока неагрессивных жидкостей. Особенности: В комплекте 4 сменных лепестка из нержавеющей стали для труб диаметром от 1" до 8" Возможность оперативного укорачивания лепестка на необходимую длину Удобное изменение порога срабатывания реле поворотом настроечного винта Простой монтаж Технические характеристики: Параметр ДР-П-02-15 ДР-П-02-20 ДР-П-02-25 Рабочая среда Вода, этиленгликоль и другие неагрессивные жидкости Максимальное давление рабочей среды 1 МПа Температура рабочей среды +1...+100°С Температура эксплуатации 0...+60°С Расход 16...2800 л/мин Реле ~8 А, 200 В, переключающий контакт Степень пылевлагозащиты IP65 Материал штуцера Латунь Материал лепестков Нерж. сталь Резьба наружная K½" K¾" K1" Размеры без лепестков (В×Ш×Г) 135×115×60 мм Сменные лепестки (В×Ш) 33,5×25 мм 53×27 мм 83×27 мм 160×27 мм Вес без лепестков 475 г
  	ДР-П-03 Реле потока лепестковое	Прибор для контроля потока неагрессивных жидкостей в трубопроводе. Устанавливаются в тройник трубопровода. Особенности: В комплект поставки входят сменные пластинки (лепестки) для труб диаметр от ¾" до 6" Подстроечный винт для изменения порога срабатывания реле Технические характеристики: Параметр Значение ДР-П-03-15 ДР-П-03-20 ДР-П-03-25 Рабочая среда Вода, этиленгликоль и другие жидкости, неагрессивные к нерж. стали Максимальное давление рабочей среды 1 МПа Температура рабочей среды +1…+100°С Температура эксплуатации 0…+60°С Расход 10...1570 л/мин 11...810 л/мин Реле ~8 А, 220 В Присоединение K½" K¾" K1" Материал штуцера Латунь Количество сменных лепестков 2 шт. 1 шт. 5 шт. Степень защиты IP33 Габаритные размеры без лепестков 122×86×64 мм Размеры сменных лепестков 43×16 мм 50×16 мм 45×22 мм 46×27 мм 62×27 мм 93×27 мм 122×27 мм 151×27 мм Вес 336 г 350 г 363 г
  	ДР-П-32 Реле потока лепестковое	Лепестковое реле потока предназначено для контроля потока неагрессивных жидкостей. Устанавливается в тройник трубопровода. Особенности: В комплекте 4 сменных лепестка из нержавеющей стали для труб диаметром от 1" до 8" Возможность оперативного укорачивания лепестка на необходимую длину Удобное изменение порога срабатывания реле поворотом настроечного винта Простой монтаж Технические характеристики: Параметр ДР-П-32-15 ДР-П-32-20 ДР-П-32-25 Рабочая среда Вода, этиленгликоль и другие неагрессивные жидкости Максимальное давление рабочей среды 1 МПа Температура рабочей среды +1...+100°С Температура эксплуатации 0...+60°С Расход 16...2800 л/мин Реле ~8 А, 220 В, переключающий контакт Степень пылевлагозащиты IP65 Материал штуцера Нерж. сталь Материал лепестков Нерж. сталь Резьба наружная K½" K¾" K1" Размеры без лепестков (В×Ш×Г) 148×115×60 мм Сменные лепестки (В×Ш) 33,5×25 мм 53×27 мм 83×27 мм 160×27 мм Вес без лепестков 528 г
  	ДР-П-35 Реле потока лепестковое	Прибор для контроля потока неагрессивных жидкостей в трубопроводе. Устанавливаются в тройник трубопровода. Особенности: В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6" Подстроечный винт для изменения порога срабатывания реле Технические характеристики: Параметр Значение ДР-П-35-15 ДР-П-35-20 ДР-П-35-25 Рабочая среда Вода, этиленгликоль и другие жидкости, неагрессивные к нерж. стали Максимальное давление рабочей среды 1,6 МПа Температура рабочей среды −25…+250°С Температура эксплуатации −20…+80°С Расход 20...1800 л/мин Реле ~8 А, 220 В Присоединение K½" K¾" K1" Материал штуцера Нержавеющая сталь Количество сменных лепестков 5 шт. Степень защиты IP33 Габаритные размеры без лепестков 149×95×65 мм Габаритные размеры лепестков 34×25 мм 56×25 мм 84×25 мм 108×25 мм 160×25 мм Вес 542 г 572 г 636 г
  	ДР-П-34 Реле потока лепестковое	Прибор для контроля потока неагрессивных жидкостей в трубопроводе. Устанавливаются в тройник трубопровода. Особенности: В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6" Подстроечный винт для изменения порога срабатывания реле Технические характеристики: Параметр Значение ДР-П-34-15 ДР-П-34-20 Рабочая среда Вода, этиленгликоль и другие жидкости, неагрессивные к нерж. стали Максимальное давление рабочей среды 1,6 МПа Температура рабочей среды −25…+125°С Температура эксплуатации −20…+70°С Расход 10...1570 л/мин Реле ~8 А, 220 В Присоединение K½" K¾" Материал штуцера Нержавеющая сталь Количество сменных лепестков 5 шт. Степень защиты IP55 Габаритные размеры без лепестков 158×88×63 мм Габаритные размеры лепестков 30,5×26 мм 57×26 мм 83×26 мм 108×26 мм 162×26 мм Вес 417 г 468 г
